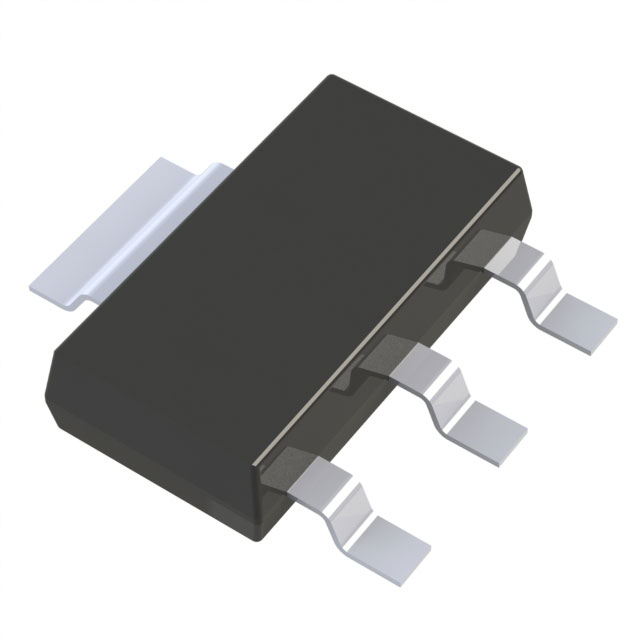

LT1175CST-5#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 60dB~15dB(1kHz~100kHz) 80μA 负极 Fixed 500mA 1 5V 20V 5V 20V 700mV@ 500mA 0.35% 0.015%/V SOT-223-3 贴片安装 1.8mm(高度)
供应商型号: 4027116
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES LDO稳压器 LT1175CST-5#PBF

LT1175CST-5#PBF概述

    LT1175负压微功率低压差线性稳压器技术手册

    1. 产品简介


    LT1175是一款由Linear Technology公司设计的负压微功率低压差线性稳压器。它具有非常低的静态电流(仅45μA)并在关断模式下降至10μA,从而实现高效能电源管理。LT1175适用于需要高效率和小尺寸的模拟系统、调制解调器、仪表、A/D和D/A转换器以及电池供电系统等领域。

    2. 技术参数


    - 输出电流:最大500mA
    - 静态电流:45μA(典型值)
    - 关断电流:10μA(典型值)
    - 输入至输出电压差:最大20V
    - 工作温度范围:
    - LT1175C:0°C到125°C
    - LT1175I:-40°C到125°C
    - LT1175MP:-55°C到125°C
    - 封装形式:8引脚PDIP、8引脚SO、3引脚SOT-223、5引脚DD和TO-220
    - 电气特性:
    - 输出电压精度:±1.5%
    - 线路调整率:±0.015%/V
    - 负载调整率:±0.35%
    - 最大输入至输出压差:20V
    - 漏电流:最大0.2μA

    3. 产品特点和优势


    LT1175具有以下特点和优势:
    - 低静态电流:在正常工作状态下,静态电流仅为45μA;在关断模式下可降低到10μA,提高了电源效率。
    - 宽温度范围:支持从-55°C到125°C的宽温度范围操作,适合各种恶劣环境的应用。
    - 高稳定性:能够承受极宽范围的输出电容变化,并且能够维持良好的环路稳定性。
    - 可调节性:提供固定5V和可调版本,可以灵活适应不同应用场景的需求。
    - 多功能性:集成了多种保护功能,如过流限制、热关断等,确保系统的可靠性和安全性。

    4. 应用案例和使用建议


    LT1175广泛应用于模拟系统、调制解调器、仪器仪表、A/D和D/A转换器以及电池供电系统等。例如,在某些便携式医疗设备中,为了延长电池寿命并保持稳定的输出电压,LT1175的低功耗特性使其成为理想选择。使用建议如下:
    - 确保VIN与输出端之间的压差不超过20V,以避免过高的损耗。
    - 在需要较高负载时,合理设置电流限制(可选200mA, 400mA, 600mA和800mA)以防止器件损坏。
    - 在应用中加入适当的旁路电容以减少高频噪声的影响,提高系统稳定性。

    5. 兼容性和支持


    LT1175与多种电路板设计兼容,提供了不同的封装形式以适应不同的应用场景。制造商提供了详尽的技术文档和支持服务,包括但不限于应用指南、故障排除手册和技术支持热线等,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    1. 问题:在高负载情况下,输出电压不稳定。
    解决方案:检查负载电流是否超过了器件的最大额定值,适当增加外部电容以改善稳定性。

    2. 问题:温度过高导致器件自动关断。
    解决方案:确保散热条件良好,必要时采用额外的散热措施,如加装散热片或风扇。

    7. 总结和推荐


    综上所述,LT1175负压微功率低压差线性稳压器以其高效率、高稳定性及宽温度范围内的可靠性,在多个应用领域表现出色。无论是对于要求低功耗的便携设备还是对温度环境有严格要求的工业控制系统,LT1175都是一款值得信赖的选择。因此,强烈推荐在上述应用场景中使用LT1175。

LT1175CST-5#PBF参数

参数
最大压差@电流 700mV@ 500mA
极性 负极
最大输出电压 5V
稳压器数量 1
最大输入电压 20V
最小输入电压 20V
负载调节 0.35%
纹波抑制-PSRR 60dB~15dB(1kHz~100kHz)
Iq-静态电流 80μA
线路调节 0.015%/V
输出类型 Fixed
输出电流 500mA
最小输出电压 5V
长*宽*高 1.8mm(高度)
通用封装 SOT-223-3
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装
