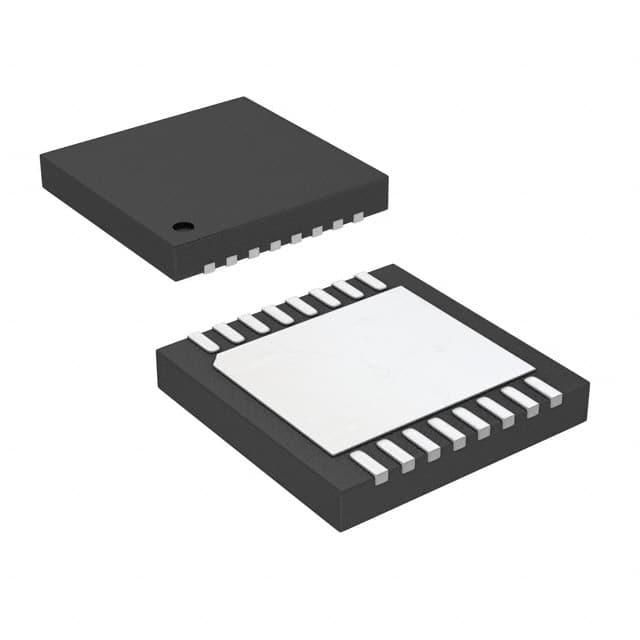

LT3021EDH#TRPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 70dB(120Hz) 250μA 正极 Adjustable 500mA 1 200mV 900mV 9.5V 10V 285mV@ 500mA 2mV 1.75mV DFN 贴片安装,黏合安装 5mm(长度)*5mm(宽度)
供应商型号: 4027511
供应商: 海外现货
标准整包数: 1

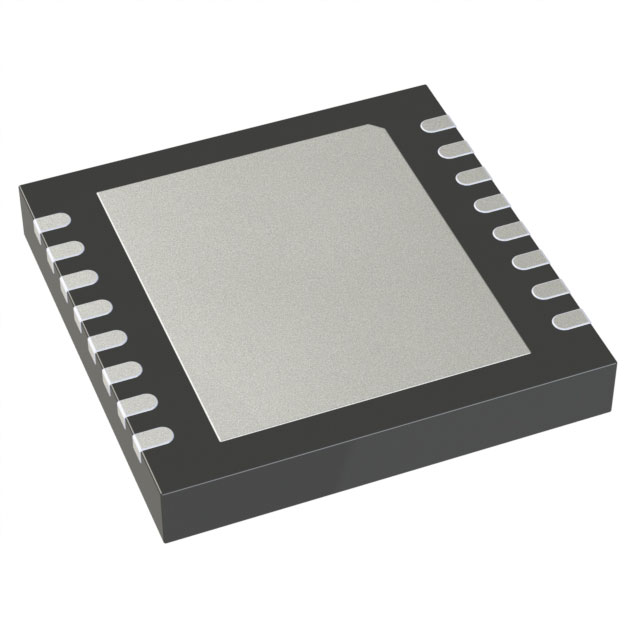

ANALOG DEVICES LDO稳压器 LT3021EDH#TRPBF

LT3021EDH#TRPBF概述


    产品简介


    产品类型
    LT3021及其衍生版本(如LT3021-1.2、LT3021-1.5、LT3021-1.8)是一款低电压、极低dropout电压的线性稳压器。它能够处理非常低的输入电压,并提供稳定的输出电压。
    主要功能
    - 低dropout电压:典型dropout电压为160mV,可以有效降低功耗并提高效率。
    - 高输出电流:可提供高达500mA的稳定输出电流。
    - 宽输入电压范围:输入电压范围从0.9V到10V,适用于广泛的电源系统。
    - 陶瓷电容器:内部优化设计,支持使用低ESR的陶瓷电容器,提高了系统的稳定性和瞬态响应。
    应用领域
    该产品广泛应用于电池供电系统、手机、寻呼机和无线调制解调器等领域。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 0.9V 到 10V |
    | 输出电压 | 可调节输出(200mV参考电压),固定输出电压1.2V、1.5V和1.8V |
    | 最大输出电流 | 500mA |
    | dropout电压 | 160mV(典型值) |
    | 负载调整率 | 0.2%(典型值,0mA到500mA范围内) |
    | 线性调整率 | 0.05%(典型值) |
    | 无负载恢复阈值 | 0.25V到0.9V(典型值) |
    | 工作温度范围 | E、I级:-40°C到125°C |
    | 存储温度范围 | DH:-65°C到125°C,S8:-65°C到150°C |

    产品特点和优势


    LT3021系列具有以下几个显著的优势:
    - 高稳定性:采用了低ESR陶瓷电容器,确保稳定性和良好的瞬态响应。
    - 极低的功耗:低dropout电压使得功耗大大减少,提高了整体效率。
    - 精确的调节:提供0.05%的线性调整率和0.2%的负载调整率,保证了输出电压的精确度。
    - 低噪声:具有出色的输出噪声性能,确保输出信号的干净和稳定。

    应用案例和使用建议


    应用案例
    在智能手机和便携式设备中,LT3021可以用于稳定电池电压,确保设备的正常运行。例如,在手机的充电电路中,该稳压器可以帮助维持稳定的电源供应,避免因电压波动导致的性能下降。
    使用建议
    - 在使用LT3021时,建议采用3.3μF或更大的陶瓷电容器以确保系统的稳定性和可靠性。
    - 注意保持良好的散热管理,尤其是在高温环境下工作时,要避免过热保护启动导致系统失效。

    兼容性和支持


    - 兼容性:该稳压器可以与多种不同的电源适配器和电池配合使用,适用于广泛的设备。
    - 支持:制造商提供了详尽的技术支持文档和在线帮助资源,用户可以在遇到问题时寻求技术支持。

    常见问题与解决方案


    1. 问题:如何确定合适的输入电压?
    - 解决方案:根据应用需求选择合适的输入电压范围,通常需要高于最低输入电压0.9V,以确保稳压器正常工作。
    2. 问题:如何提高系统的稳定性?
    - 解决方案:使用低ESR的陶瓷电容器,并按照手册推荐的最小电容值进行布线,确保系统的稳定性和瞬态响应。

    总结和推荐


    综合评估
    LT3021系列以其低dropout电压、高输出电流和优秀的稳定性脱颖而出。它适用于各种电池供电设备,特别是需要高精度输出电压的应用场合。
    推荐结论
    对于需要稳定输出电压和低功耗的应用,LT3021是一个值得考虑的选择。无论是智能手机还是其他便携式设备,该产品都能提供可靠且高效的电源解决方案。

LT3021EDH#TRPBF参数

参数
输出电流 500mA
负载调节 2mV
最大压差@电流 285mV@ 500mA
极性 正极
纹波抑制-PSRR 70dB(120Hz)
最大输出电压 9.5V
稳压器数量 1
Iq-静态电流 250μA
输出类型 Adjustable
线路调节 1.75mV
最小输出电压 200mV
最小输入电压 900mV
最大输入电压 10V
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT3021EDH#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3021EDH#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3021EDH#TRPBF LT3021EDH#TRPBF数据手册

LT3021EDH#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
