5962-8958101PA

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 8.5ppm/℃ Fixed 10mA 30µVp-p 10V 36V 10V ±0.3% CERDIP-8 通孔安装
供应商型号: 505-5962-8958101PA-ND
供应商: Digi-Key
标准整包数: 1

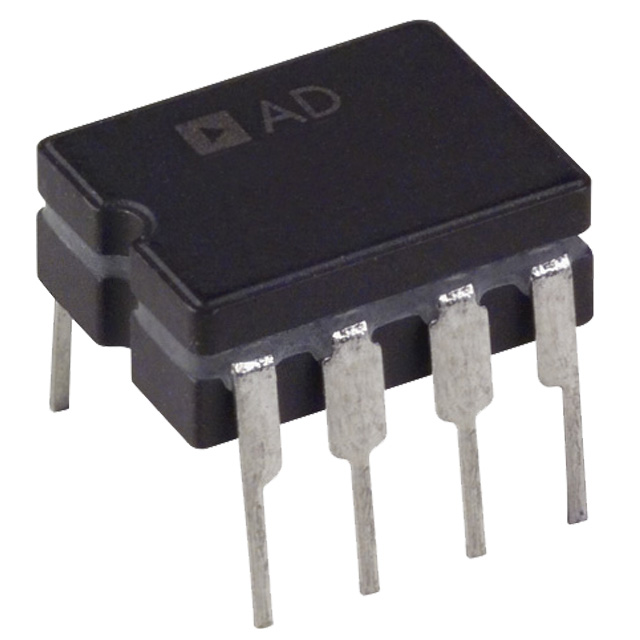

ANALOG DEVICES 电压基准芯片 5962-8958101PA

5962-8958101PA概述

    精密电压参考源REF01/REF02/REF03

    产品简介


    REF01、REF02和REF03系列是精度较高的电压参考源,提供10.0 V、5.0 V和2.5 V三种标准输出电压。这些精密电压参考源适用于各种高要求的应用场合,包括精密数据系统、高分辨率转换器、工业过程控制系统、精密仪器以及军事和航空航天应用等领域。它们通过外部缓冲器和简单电阻网络实现温度传感和近似功能,并且可以通过TRIM引脚进行输出电压微调。

    技术参数


    REF01/REF02/REF03系列的主要技术规格如下:
    - 输出电压:REF01(10.0 V),REF02(5.0 V),REF03(2.5 V)。
    - 初始精度:REF01(±0.3%),REF02(±0.3%),REF03(±0.6%)。
    - 温度系数:REF01(8.5 ppm/°C),REF02(8.5 ppm/°C),REF03(50 ppm/°C)。
    - 线性调节率:最大为150 ppm/V。
    - 负载调节率:最大为150 ppm/mA。
    - 输出调整范围:REF01(±3.0%),REF02(±3.0%),REF03(±6.0%)。
    - 噪声:REF01(30 μV p-p),REF02(15 μV p-p),REF03(6 μV p-p)。
    - 供电电流:最大1.4 mA(REF01/REF02),最大1.6 mA(REF03)。
    - 短路电流:最大30 mA(REF01/REF02),最大24 mA(REF03)。

    产品特点和优势


    REF01/REF02/REF03系列具有高输出精度、优异的温度稳定性、低噪声、宽供电电压范围、低功耗以及强大的负载驱动能力。这些特点使其非常适合于需要极高稳定性和精度的应用场景。例如,在工业自动化控制和精密测量仪器中,这些参考源能够确保系统的高精度和可靠性。

    应用案例和使用建议


    典型应用包括精密数据采集系统和高精度模拟到数字转换器。对于使用这些参考源的系统设计,建议进行充分的散热设计以确保长时间运行下的稳定性。此外,为防止电磁干扰,可以添加适当的输入和输出电容。

    兼容性和支持


    REF01/REF02/REF03系列提供了多种封装形式(如SOIC、PDIP、CERDIP和TO-99),这使得它们可以在不同应用场景中灵活选择。Analog Devices提供了详尽的技术支持文档和软件工具,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - Q:如何调整输出电压?
    - A: 可以通过TRIM引脚进行输出电压的微调,具体方法参见“输出调整”部分。
    - Q:在极端环境下能否保持稳定?
    - A: 这些参考源经过严格测试,即使在极端温度下也能保持高精度。更多信息请查阅“绝对最大额定值”部分。

    总结和推荐


    REF01/REF02/REF03系列精密电压参考源以其卓越的精度、稳定性以及广泛的适用范围,成为各种高精度应用的理想选择。鉴于其出色的性能和丰富的技术支持,强烈推荐使用这些产品来提升系统的整体性能。

5962-8958101PA参数

参数
输出类型 Fixed
噪声 - 10Hz 至 10KHz -
电流 - 阴极 -
工作电源电流 -
最大输出电压 10V
最大串联VREF—输入电压 36V
精度 ±0.3%
输出电流 10mA
温度系数 8.5ppm/℃
最小输出电压 10V
噪声 - 0.1Hz 至 10Hz 30µVp-p
10.29mm(Max)
7.87mm(Max)
3.56mm(Max)
通用封装 CERDIP-8
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 管装

5962-8958101PA厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

5962-8958101PA数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES 5962-8958101PA 5962-8958101PA数据手册

5962-8958101PA封装设计

查看详情并下载
Symbol
Footprint
3D Model
