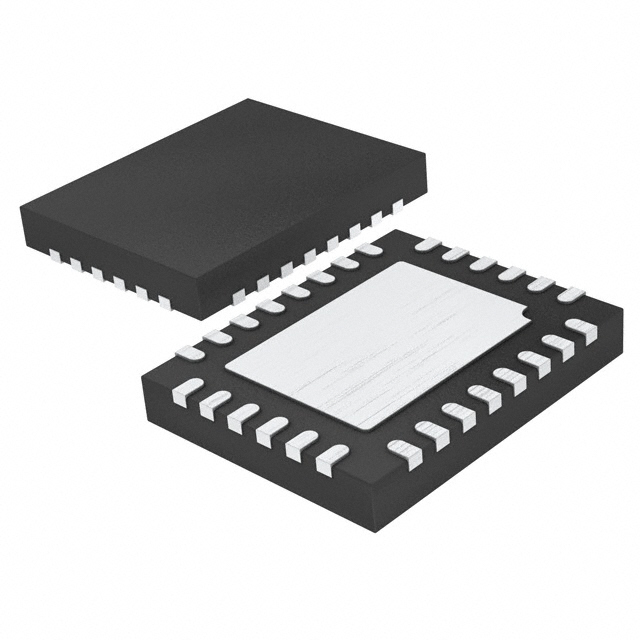

LT3030EUFD#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 60dB~50dB(120Hz~1MHz) 120μA 正极 Adjustable 250mA,750mA 2 1.22V 1.8V 19.5V 20V 480mV@ 250mA,480mV@ 750mA 6mV 5mV QFN 贴片安装 5mm(长度)*4mm(宽度)
供应商型号: 4028927
供应商: element14
标准整包数: 1
ANALOG DEVICES LDO稳压器 LT3030EUFD#PBF

LT3030EUFD#PBF概述

    LT3030 Dual Micropower Linear Regulator 技术手册解析

    1. 产品简介


    LT3030是一款双通道微功率低噪声低压差线性稳压器。该器件在每个通道都可独立或共享输入电源,输入电压范围为1.7V至20V。其两个输出分别为750mA和250mA,典型压差为300mV。内置的10nF旁路电容确保了20μVrms的低噪声(10Hz至100kHz带宽),特别适合电池供电系统。其120μA/75μA的静态电流使其成为理想的选择,而关机时的静态电流更是小于1μA。每个通道都有独立的关断控制和精密逻辑阈值,可实现电压锁定功能。

    2. 技术参数


    - 输入电压范围:1.7V 至 20V
    - 输出电流:750mA/250mA
    - 压差电压:300mV(典型值)
    - 噪声水平:20μVRMS(10Hz至100kHz)
    - 静态电流:120μA/75μA
    - 最小输出电容:10μF/3.3μF
    - 保护特性:反向电池保护、反向输出至输入保护、电流限制带折返、热关断
    - 封装类型:20引脚TSSOP 和 28引脚QFN

    3. 产品特点和优势


    - 微功耗:静态电流低至120μA/75μA,适用于电池供电系统。
    - 低噪声:具有出色的噪声抑制能力,带外噪声仅为20μVRMS。
    - 高可靠性:具有热关断和电流限制带折返功能,确保设备在异常情况下的安全运行。
    - 灵活性:可通过外部电阻调节输出电压,提供广泛的输出选择。
    - 多功能性:可用于多种场合,如微处理器核心/逻辑供电、开关电源后置调节、跟踪/排序电源等。

    4. 应用案例和使用建议


    - 电池供电系统:在便携式设备中,LT3030可以作为微处理器核心和逻辑电路的稳定电源,降低能耗,延长电池寿命。
    - 开关电源后置调节:将LT3030用于开关电源后端,提高电源稳定性并减少纹波。
    - 跟踪/排序电源:LT3030还可以用于多个电源轨之间的精确跟踪和排序,确保系统正常启动。
    使用建议:
    - 确保使用10nF的旁路电容以减少输出噪声。
    - 通过增加外部电阻来调整输出电压。
    - 在设计电路时注意热管理,确保温度不超过器件的最大额定值。

    5. 兼容性和支持


    - 兼容性:LT3030可以与各种陶瓷、钽电容或铝电解电容配合使用,具有广泛的兼容性。
    - 支持:Linear Technology提供详尽的技术支持文档,包括用户指南和参考设计,确保客户能够充分利用LT3030的功能。

    6. 常见问题与解决方案


    - 问题:无法启动或电压不稳定。
    - 解决方案:检查输入电压是否在规定的范围内,确认所有连接正确无误。
    - 问题:过热保护触发。
    - 解决方案:增加散热片或调整负载电流,确保工作温度在安全范围内。

    7. 总结和推荐


    LT3030是一款高性能、多功能的双通道微功率线性稳压器,适用于多种应用场合。其低功耗、低噪声和高可靠性的特点使其在市场上具有很强的竞争力。建议在电池供电系统、开关电源后置调节等领域使用此产品。对于需要高稳定性和长寿命的应用,LT3030是一个极佳的选择。

LT3030EUFD#PBF参数

参数
输出类型 Adjustable
稳压器数量 2
最大压差@电流 480mV@ 250mA,480mV@ 750mA
极性 正极
最小输入电压 1.8V
最大输出电压 19.5V
负载调节 6mV
纹波抑制-PSRR 60dB~50dB(120Hz~1MHz)
最小输出电压 1.22V
线路调节 5mV
最大输入电压 20V
输出电流 250mA,750mA
Iq-静态电流 120μA
长*宽*高 5mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 管装
