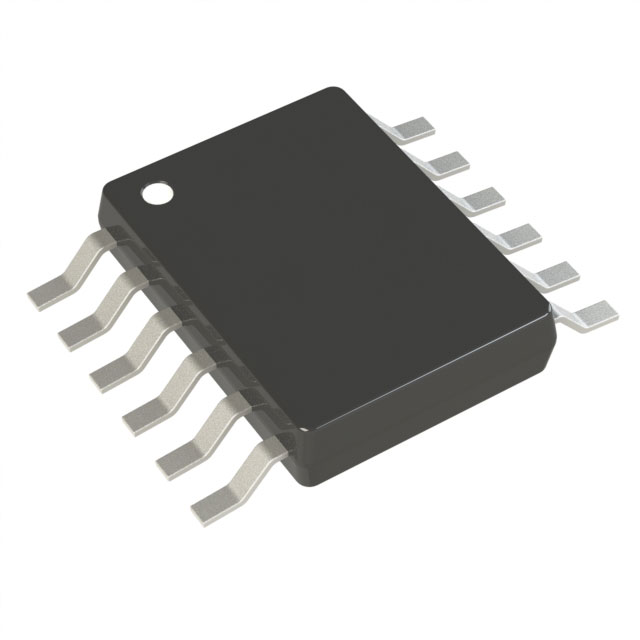

LT3065EMSE-1.2#TRPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 78dB(120Hz) 110μA 正极 Fixed 500mA 1 1.2V 1.6V 1.2V 45V 510mV@ 500mA 8mV 7mV SOP 贴片安装,黏合安装
供应商型号: Q-LT3065EMSE-1.2#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES LDO稳压器 LT3065EMSE-1.2#TRPBF

LT3065EMSE-1.2#TRPBF概述

    LT3065 系列低压线性稳压器技术手册

    产品简介


    LT3065系列是微型功率、低噪声、低压差(LDO)线性稳压器,输入电压范围为1.6V至45V。这款稳压器能够提供高达500mA的输出电流,具有300mV的典型压降。LT3065系列适用于多种应用场景,如电池供电系统、汽车电源、工业电源、航空电源以及便携式仪器。

    技术参数


    - 输入电压范围: 1.6V 至 45V
    - 输出电流: 500mA
    - 压降: 300mV
    - 精度电流限制: ±10%
    - 电源就绪标志(PWRGD): 支持
    - 低噪声: 25μVRMS (10Hz至100kHz)
    - 可调输出: VREF = VOUT(MIN) = 600mV
    - 输出容差: ±2%(在整个温度、负载和线路上)
    - 稳定陶瓷电容器: 最小值3.3μF
    - 软启动和降低输出噪声
    - 限流折返保护
    - 关机电流: <1μA
    - 反向电池和热限制保护

    产品特点和优势


    - 低噪声: 通过单个外部电容器提供可编程低噪声参考性能。
    - 精度电流限制: 可以通过外部电阻精确设置,准确度在±10%以内。
    - 多功能: 固定输出电压和可调输出版本可供选择,方便不同需求的应用。
    - 稳定性和瞬态响应: 采用低ESR陶瓷电容器,使得稳压器更加稳定。
    - 保护电路: 包括过流保护、热限制、反向电池保护、反向电流保护和反向输出保护。
    - 宽温度范围: 从-55°C到150°C,适用于极端环境。

    应用案例和使用建议


    - 应用场景: 适用于电池供电系统、汽车电源、工业电源、航空电源以及便携式仪器。
    - 使用建议: 在设计应用时,确保外部电阻的选择正确,以满足所需的输出电流限制。同时,选择合适的陶瓷电容器,以保证系统的稳定性和瞬态响应。

    兼容性和支持


    - 兼容性: 该产品适用于各种电源配置,包括单端输入和双端输入。
    - 支持: 厂商提供详细的技术文档和支持服务,帮助用户快速上手。

    常见问题与解决方案


    - 问题: 输出电压不稳定。
    - 解决方法: 检查外部电阻和电容器的连接是否正确,必要时更换符合规格的电容器。
    - 问题: 输出电流过大。
    - 解决方法: 调整外部电阻,减小电流限制,或者检查负载是否正常。
    - 问题: 过热现象。
    - 解决方法: 检查散热措施是否到位,或者适当降低输入电压以减少功耗。

    总结和推荐


    LT3065系列低压线性稳压器以其出色的性能、高精度和多功能性,成为众多应用场景的理想选择。它不仅能够在广泛的温度范围内稳定工作,还提供了多种输出电压选项,适用于多种复杂的应用环境。强烈推荐在需要高性能低压差线性稳压器的项目中使用LT3065系列。

LT3065EMSE-1.2#TRPBF参数

参数
最大输入电压 45V
极性 正极
最小输出电压 1.2V
稳压器数量 1
最小输入电压 1.6V
线路调节 7mV
纹波抑制-PSRR 78dB(120Hz)
输出电流 500mA
最大压差@电流 510mV@ 500mA
负载调节 8mV
Iq-静态电流 110μA
最大输出电压 1.2V
输出类型 Fixed
通用封装 SOP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LT3065EMSE-1.2#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3065EMSE-1.2#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3065EMSE-1.2#TRPBF LT3065EMSE-1.2#TRPBF数据手册

LT3065EMSE-1.2#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
