首页  >  产品百科  >  LT3030IFE#TRPBF

LT3030IFE#TRPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 60dB~50dB(120Hz~1MHz) 75μA,120μA 正极 Adjustable 250mA,750mA 2 1.22V 1.8V 19.5V 20V 480mV@ 250mA,480mV@ 750mA 2 mV 0.5mV TSSOP-20 贴片安装,黏合安装
供应商型号: LT3030IFE#TRPBF
供应商: 期货订购
标准整包数: 2500

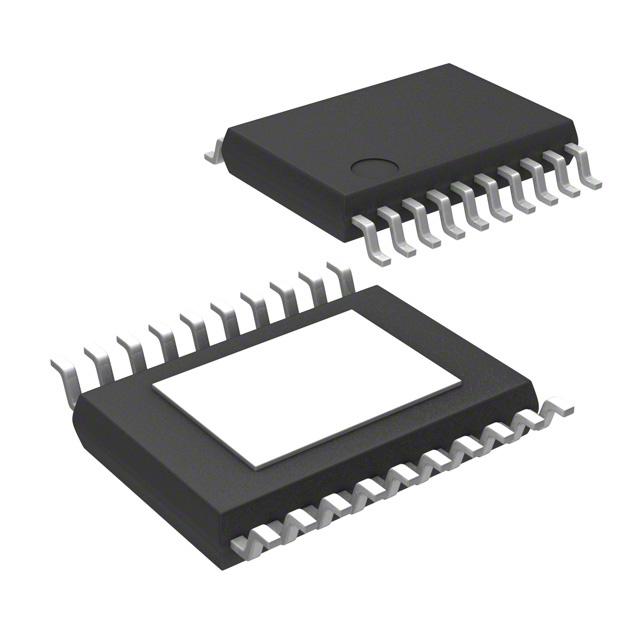

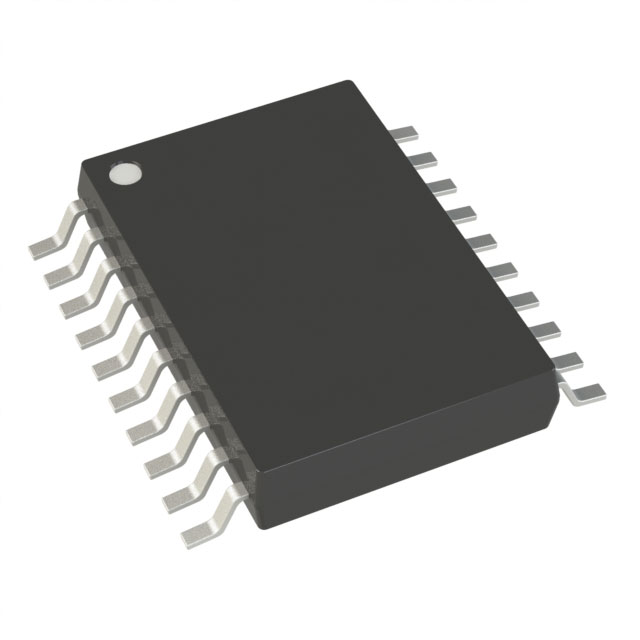

ANALOG DEVICES LDO稳压器 LT3030IFE#TRPBF

LT3030IFE#TRPBF概述

    LT3030 双通道微功耗低压差线性稳压器技术手册解析

    一、产品简介


    LT3030 是一款由Linear Technology设计生产的双通道微功耗低压差(LDO)线性稳压器。这款芯片提供两个独立的输出通道,分别支持最大输出电流为750mA和250mA。它具备低噪声和低静态电流的特点,适用于各种电池供电系统。LT3030通过提供稳定的电压输出来增强系统的电源管理效率。

    二、技术参数


    以下是LT3030的关键技术规格和性能参数:
    - 输入电压范围:1.7V至20V
    - 最大输入电压:±22V
    - 输出电压:可通过外部电阻调整
    - 参考电压:1.220V
    - 负载调整率:对于输出1为2mV至10mV,对于输出2为2mV至10mV
    - 负载电流:输出1可达750mA,输出2可达250mA
    - 最大输入到输出压差(dropout voltage):典型值为300mV
    - 静态电流:输出1为120μA,输出2为75μA
    - 待机电流:小于1μA
    - 纹波抑制比:50dB至60dB
    - 工作温度范围:-40°C至125°C(标准型号),部分型号可达到-55°C至150°C
    - 封装类型:20引脚TSSOP和28引脚QFN(低轮廓)

    三、产品特点和优势


    1. 双重独立输出:提供两个不同输出电流的通道,方便多种应用场景。
    2. 低静态电流和低噪声:非常适合用于电池供电设备,延长电池寿命并提高电源稳定性。
    3. 宽输入电压范围:1.7V至20V的设计使得它适用于广泛的输入电压。
    4. 保护机制:集成反向电池和反向电流保护、电流限制及热关断等安全措施。
    5. 精密逻辑阈值:具备精确的逻辑关闭门限和欠压锁定(UVLO)功能,确保稳定运行。

    四、应用案例和使用建议


    LT3030适用于各种低功耗应用,如微处理器核心和逻辑供应、开关电源后的调节、追踪/顺序电源供应等。例如,在微处理器系统中,可以通过LT3030来稳定供应电压,从而提升系统可靠性。
    使用建议:
    - 确保输入电容在10μF至3.3μF之间,以优化稳定性和瞬态响应。
    - 根据具体应用需求选择合适的外部电阻来设定输出电压。
    - 通过外接10nF旁路电容减少输出噪声。

    五、兼容性和支持


    LT3030可与陶瓷、钽或铝电解电容器搭配使用。它提供了多个型号版本,以适应不同的温度范围。厂商提供了详尽的技术支持,包括详实的数据手册、应用笔记和技术支持服务。

    六、常见问题与解决方案


    问题1:如何设定输出电压?
    - 解决方案:通过外部电阻分压网络设置输出电压。典型配置是使用两个243kΩ电阻连接至输出端口。
    问题2:如何优化负载调整率?
    - 解决方案:使用低ESR陶瓷电容器作为输出电容,并确保输出电容最小值为10μF。
    问题3:热关断后如何恢复?
    - 解决方案:当检测到过热情况时,内部热关断电路会自动停止输出。待温度下降后,设备会恢复正常工作。

    七、总结和推荐


    综上所述,LT3030是一款高性能的双通道微功耗低压差线性稳压器,具备出色的稳定性和高效率。其适用于电池供电系统和其他需要低功耗、高效能的应用场合。对于需要高精度、稳定输出电压的项目,推荐使用LT3030。同时,建议在使用过程中注意遵守相关的电气特性和环境要求,以确保最佳性能。

LT3030IFE#TRPBF参数

参数
最大输入电压 20V
Iq-静态电流 75μA,120μA
负载调节 2 mV
最大输出电压 19.5V
线路调节 0.5mV
稳压器数量 2
输出电流 250mA,750mA
输出类型 Adjustable
纹波抑制-PSRR 60dB~50dB(120Hz~1MHz)
最大压差@电流 480mV@ 250mA,480mV@ 750mA
最小输出电压 1.22V
最小输入电压 1.8V
极性 正极
6.6mm(Max)
4.5mm(Max)
1.05mm(Max)
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LT3030IFE#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3030IFE#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3030IFE#TRPBF LT3030IFE#TRPBF数据手册

LT3030IFE#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 48.2502
5000+ ¥ 47.0235
7500+ ¥ 45.7968
库存: 3000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 120625.5
