LT3060IDC-1.5#TRMPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 77dB(120Hz) 80μA 正极 Fixed 100mA 1 1.5V 1.6V 1.5V 45V 510mV@ 100mA 12mV 4.2mV DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: LT3060IDC-1.5#TRMPBF
供应商: 期货订购
标准整包数: 1000

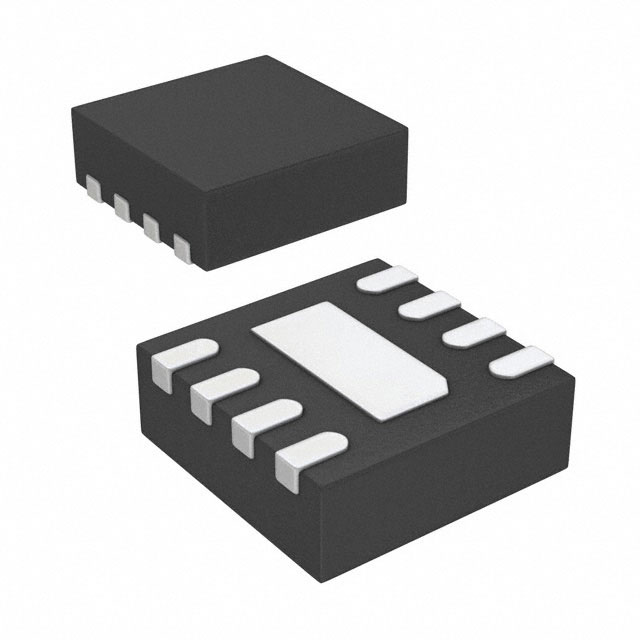

ANALOG DEVICES LDO稳压器 LT3060IDC-1.5#TRMPBF

LT3060IDC-1.5#TRMPBF概述

    LT3060系列低压差线性稳压器

    产品简介


    LT3060系列低压差(LDO)线性稳压器是由Linear Technology开发的产品,适用于多种电源应用场景。这些稳压器可以处理1.6V至45V的输入电压范围,为用户提供100mA的输出电流。它们的特点在于极低的噪声水平和微功耗特性,使得LT3060非常适合于电池供电系统、车载电源、工业电源以及航空电源等应用场景。

    技术参数


    - 输入电压范围:1.6V至45V
    - 输出电流:100mA
    - 静态电流:40µA
    - dropout电压:300mV
    - 噪声水平:30µVRMS(10Hz至100kHz)
    - 输出电压:可调(基准电压600mV),固定输出电压为1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V 和 15V
    - 输出容差:±2%
    - 软启动时间:由单个电容器控制
    - 热关断:当温度超过最大值时,自动关断
    - 封装:8引脚塑料薄型SOT-23 (2mm x 2mm x 0.75mm)和8引脚DFN封装

    产品特点和优势


    LT3060系列具有多种独特的功能和优势:
    - 微功耗:静态电流仅为40µA,有助于延长电池寿命。
    - 低噪声:30µVRMS的噪声水平确保了低噪声的应用场景。
    - 高精度输出:输出电压精度可达±2%,适合对电压精度要求较高的应用场景。
    - 快速瞬态响应:最小只需2.2µF的输出电容器即可实现快速瞬态响应。
    - 稳定性:优化的内部电路设计确保了稳定的输出电压,特别是在使用低ESR陶瓷电容器时。

    应用案例和使用建议


    LT3060系列广泛应用于电池供电系统、车载电源和工业电源等场合。例如,在便携式医疗设备中,LT3060可以提供稳定的电源,延长电池使用寿命;在汽车电子系统中,LT3060能够应对宽泛的工作电压范围,保证稳定输出。
    使用建议:
    - 确保输入电压在推荐范围内以避免过压损坏。
    - 使用低ESR陶瓷电容器以优化性能。
    - 在设计中考虑外部电阻分压器的影响,尤其是对于可调输出版本。

    兼容性和支持


    LT3060系列提供了多种封装选择(如DFN和ThinSOT),使其易于集成到不同的电路板设计中。Linear Technology提供了详尽的技术支持文档和参考设计,帮助工程师快速上手并优化系统性能。

    常见问题与解决方案


    - 问题:LT3060在高温环境下工作时输出电压不稳定。
    解决方案:确保系统的散热设计合理,特别是在高温环境下使用时,可能需要添加外部散热措施。
    - 问题:系统负载波动大时输出电压不稳定。
    解决方案:增大输出电容容量或选用更低ESR的电容以改善瞬态响应。

    总结和推荐


    综上所述,LT3060系列低压差线性稳压器具备广泛的输入电压范围、低功耗、高精度输出和快速瞬态响应等特点,特别适合电池供电系统、车载电源和工业电源等应用场景。通过详细的参数设置和使用建议,这款稳压器能够满足不同应用场合的需求。因此,强烈推荐在需要高性能低压差线性稳压器的项目中使用LT3060系列产品。

LT3060IDC-1.5#TRMPBF参数

参数
最小输出电压 1.5V
最大输出电压 1.5V
纹波抑制-PSRR 77dB(120Hz)
输出类型 Fixed
负载调节 12mV
稳压器数量 1
最大输入电压 45V
最小输入电压 1.6V
线路调节 4.2mV
Iq-静态电流 80μA
输出电流 100mA
最大压差@电流 510mV@ 100mA
极性 正极
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

LT3060IDC-1.5#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3060IDC-1.5#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3060IDC-1.5#TRMPBF LT3060IDC-1.5#TRMPBF数据手册

LT3060IDC-1.5#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
