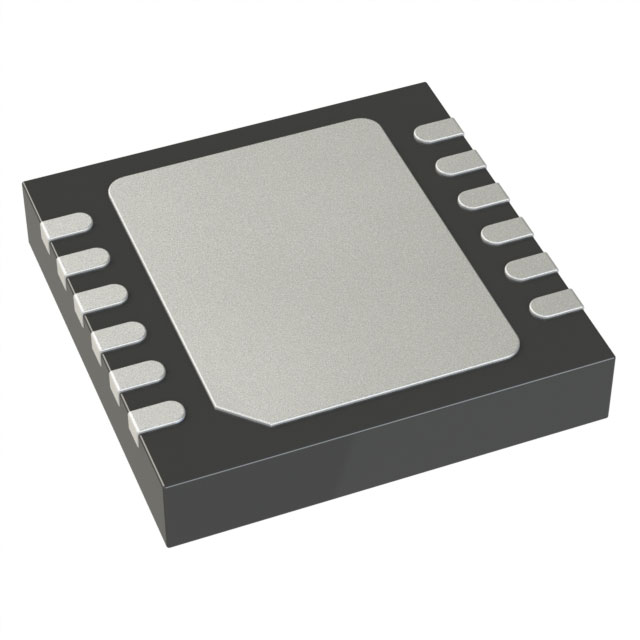

LT3083EDF#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 85dB~20dB(120Hz~1MHz) 50.5μA 正极 Adjustable 3A 1 0V 1.2V 14V 14V 420mV@ 3A -10nA(Typ) 0.1nA/V(Typ) DFN 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: LT3083EDF#PBF
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES LDO稳压器 LT3083EDF#PBF

LT3083EDF#PBF概述


    产品简介


    产品类型及功能
    LT3083 是一款由 Analog Devices 生产的高性能低压差线性稳压器(LDO),能够提供高达 3A 的输出电流。这款稳压器采用精密电流源和电压跟随器架构,能够在各种应用场合中发挥重要作用,特别是在需要高电流、可调电压且无需散热器的应用场景中。
    主要功能
    - 输出电流可达 3A
    - 可通过单个电阻编程调节输出电压
    - 支持零伏特输出
    - 输出噪声低至 40μVRMS(10Hz 到 100kHz)
    - 输入电压范围宽广(1.2V 至 23V)
    应用领域
    LT3083 广泛应用于电源管理、电池充电、信号处理等领域,特别适合于需要高效率、高可靠性的场合。

    技术参数


    工作环境
    - 工作温度范围:-40°C 至 125°C
    - 存储温度范围:-65°C 至 150°C
    电气特性
    - 输出电压调整:输出电压可通过一个单电阻进行调整,范围为 0V 至 23V
    - 输出电流:最大输出电流为 3A
    - 输入电压范围:1.2V 至 23V
    - 最低输出电压:当负载电流为 3A 时,最低输出电压为 310mV
    - 负载调节率:小于 0.001%/V
    - 线性调节率:小于 0.001%/V
    - 噪声性能:输出噪声仅为 40μVRMS(10Hz 至 100kHz)
    - 保护功能:包含过热保护和折返电流限制

    产品特点和优势


    独特功能
    - 高电流能力:输出电流高达 3A,适用于大功率需求的应用。
    - 宽输出电压范围:通过单电阻可调输出电压,范围为 0V 至 23V。
    - 低噪声设计:具备低输出噪声特性,适用于对噪声敏感的应用场合。
    - 高可靠性:经过严格的测试和验证,确保在各种工作环境下稳定可靠。
    市场竞争力
    LT3083 在同类产品中具有显著的优势,特别是在高电流和宽电压范围的应用中。其独特的设计和卓越的性能使其成为市场上不可多得的选择。

    应用案例和使用建议


    典型应用
    LT3083 广泛应用于需要高电流和可调电压的场合,例如服务器电源、通信设备电源管理、以及工业控制系统。
    使用建议
    - 并联使用:如果需要更大的输出电流,可以通过并联多个 LT3083 来实现。
    - 热管理:由于是全表面贴装设计,应确保良好的散热条件,尤其是在高负载条件下。
    - 电路设计优化:为了降低输出噪声,可以在电压设置电阻上添加一个小电容。

    兼容性和支持


    兼容性
    LT3083 与其他标准接口和协议兼容,可以方便地集成到现有系统中。此外,它提供了多种封装选项,包括 TSSOP、DFN、TO-220 和 DD-PAK,以适应不同的设计需求。
    厂商支持
    Analog Devices 提供全面的技术支持,包括详细的数据手册、应用笔记和技术支持服务。用户可以通过官方网站获得更多信息和支持。

    常见问题与解决方案


    常见问题
    1. 如何降低输出噪声?
    - 解决方法:在电压设置电阻上添加一个小电容(如 0.1μF)以旁路电阻上的噪声。
    2. 如何处理过热情况?
    - 解决方法:确保良好的散热条件,并配置适当的保护措施,如设置合适的电流限值。
    3. 如何确保电压调整精度?
    - 解决方法:仔细选择合适精度的电阻,并根据具体应用需求进行校准。

    总结和推荐


    综上所述,LT3083 是一款性能优异、功能强大的低压差线性稳压器。它具有高电流能力、宽电压范围、低噪声等特点,适用于各种高要求的应用场景。考虑到其出色的性能和厂商提供的技术支持,强烈推荐 LT3083 用于需要高可靠性和高精度电源管理的应用场合。

LT3083EDF#PBF参数

参数
纹波抑制-PSRR 85dB~20dB(120Hz~1MHz)
稳压器数量 1
最大输出电压 14V
最大输入电压 14V
最大压差@电流 420mV@ 3A
极性 正极
Iq-静态电流 50.5μA
最小输出电压 0V
输出电流 3A
输出类型 Adjustable
最小输入电压 1.2V
线路调节 0.1nA/V(Typ)
负载调节 -10nA(Typ)
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT3083EDF#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3083EDF#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3083EDF#PBF LT3083EDF#PBF数据手册

LT3083EDF#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
