首页  >  产品百科  >  LT1029ACZ#PBF

LT1029ACZ#PBF

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 20ppm/℃ fixed 10mA 5V 15V 5V 700μA ±0.2% TO-92 通孔安装 4.57mm*3.56mm*3.55mm
供应商型号: 4031216
供应商: element14
标准整包数: 1

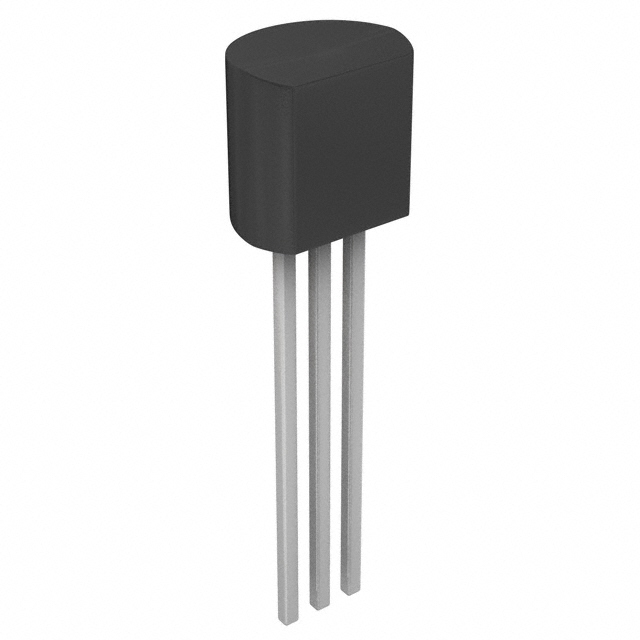

ANALOG DEVICES 电压基准芯片 LT1029ACZ#PBF

LT1029ACZ#PBF概述


    产品简介


    LT1029/LT1029A 是一款由 Linear Technology Corporation 设计的高性能带隙基准电压源。这款基准电压源专为工作在分流模式下的使用而设计,能够作为正负参考电压使用。它主要应用于模数转换器(ADC)和数模转换器(DAC)、精密调节器、精密电流源、电压频率转换器(V to F)和频率电压转换器(F to V)等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 反向击穿电压 | 4.95 | 5.00 | 5.05 | V |
    | 反向击穿电流变化 | 2 | 5 | 8 | mV |
    | 反向动态阻抗 | 0.2 | 0.6 | 1.0 | Ω |
    | 温度稳定性 | 7 | 20 | 36 | ppm/°C |
    | 长期稳定性 | 20 ppm/kHr |
    | 调整范围 | ±3 | ±5 | ±13 | % |

    产品特点和优势


    LT1029/LT1029A 有几个显著的特点使其在市场上具备竞争优势:
    - 输出容差低至0.2%:这意味着它可以提供非常高的精度,满足高精度要求的应用需求。
    - 最大温度漂移仅为20ppm/°C:这表明即使在极端温度下也能保持稳定的输出电压。
    - 操作电流范围宽:从700μA到10mA,适用于多种不同的电路配置。
    - 可配置为正负参考电压:增加了其应用灵活性。

    应用案例和使用建议


    LT1029/LT1029A 广泛应用于各种精密测量和控制设备中。例如,在传感器信号调理电路中,它可以用于提高测量精度;在电源管理电路中,可以确保稳定输出。使用时应注意调整电位器以获得所需的输出电压。建议通过并联固定电阻来限制电位器的调整范围,从而实现更精确的电压输出。

    兼容性和支持


    LT1029/LT1029A 与 LM136-5 和 LM336-5 等标准基准电压源引脚兼容,使得电路设计更为灵活。厂家提供了详尽的技术支持文档,包括数据手册、应用笔记和故障排除指南,确保用户能够顺利地集成和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查连接线是否松动,重新焊接;检查外部电容是否符合要求。 |
    | 温度稳定性不理想 | 检查是否遵循推荐的安装环境条件,重新校准输出电压。 |
    | 输出电压超出预期调整范围 | 通过并联固定电阻缩小调整范围,实现更精确的电压输出。 |

    总结和推荐


    LT1029/LT1029A 是一款出色的基准电压源,适用于需要高精度和稳定性的各种应用场合。它的低输出容差和优秀的温度稳定性使其成为精密电子系统的关键组件。总体而言,我们强烈推荐这一产品,特别是在需要高精度和长期稳定的环境下。

LT1029ACZ#PBF参数

参数
工作电源电流 -
温度系数 20ppm/℃
最小输出电压 5V
精度 ±0.2%
输出类型 fixed
最大输出电压 5V
输出电流 10mA
噪声 - 10Hz 至 10KHz -
噪声 - 0.1Hz 至 10Hz -
最大串联VREF—输入电压 15V
电流 - 阴极 700μA
长*宽*高 4.57mm*3.56mm*3.55mm
通用封装 TO-92
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,袋装

LT1029ACZ#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1029ACZ#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES LT1029ACZ#PBF LT1029ACZ#PBF数据手册

LT1029ACZ#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 78.429
10+ ¥ 66.6752
25+ ¥ 64.9625
100+ ¥ 54.132
300+ ¥ 51.72
500+ ¥ 47.16
库存: 253
起订量: 40 增量: 0
交货地:
最小起订量为:25
合计: ¥ 1624.06
直接购买
加入购物车
