首页  >  产品百科  >  LT1009IZ#TRPBF

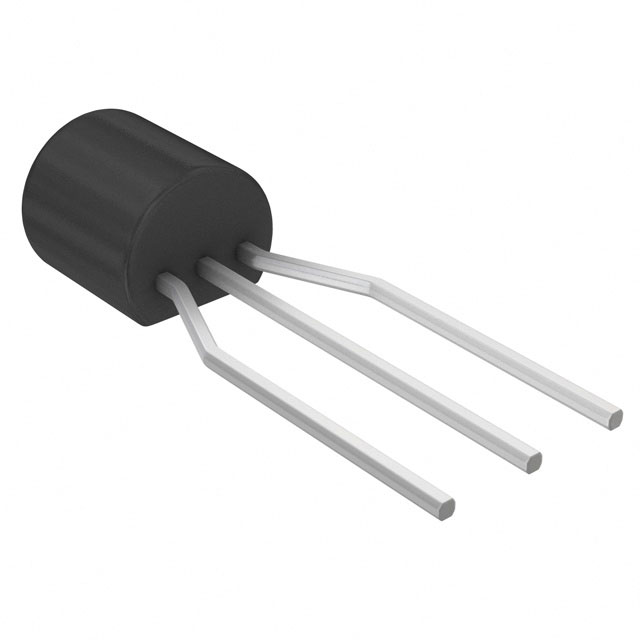

LT1009IZ#TRPBF

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 35ppm/℃ Fixed 10mA 2.5V 2.5V 400μA ±0.2% TO-92-3 通孔安装,黏合安装 4.57mm*3.56mm*3.55mm
供应商型号: Q-LT1009IZ#TRPBF
供应商: 期货订购
标准整包数: 2000
ANALOG DEVICES 电压基准芯片 LT1009IZ#TRPBF

LT1009IZ#TRPBF概述

    LT1009 Series 2.5V 稳压二极管

    产品简介


    LT1009系列是一款精密修剪的2.5V稳压二极管,由Linear Technology Corporation生产。它具有出色的电压稳定性和宽广的工作电流范围,使其在多种应用中表现出色。该系列稳压二极管广泛应用于数字万用表、电源监测、电流环测量和控制系统等领域。

    技术参数


    - 输出电压:2.5V
    - 最大初始容差:±0.2%
    - 保证温度稳定性
    - 最大动态阻抗:0.6Ω
    - 工作电流范围:宽
    - 可直接替换LM136以提高性能
    - 无需调整即可达到最低温度系数
    - 可用封装:8引脚SO(小外形封装)、MSOP(金属板封装)和3引脚TO-92封装
    - 绝对最大额定值:
    - 反向电流:20mA
    - 正向电流:10mA
    - 存储温度范围:-65°C至150°C
    - 引脚温度(焊接,10秒):300°C

    产品特点和优势


    - 高精度:通过内部修剪技术,初始电压误差可控制在±0.2%以内,且温度漂移最小化。
    - 易于调校:第三端子允许输出电压调节±5%,以便校正系统误差。
    - 兼容性:可以直接替换LM136,同时提高了性能。
    - 广泛应用:适用于5V系统参考、8位模拟/数字转换器参考等。

    应用案例和使用建议


    - 数字万用表:用于高精度电压测量。
    - 电源监测:可以监控输入电压,确保系统稳定运行。
    - 电流环测量和控制:用于高精度电流测量和控制。

    建议在实际应用中结合具体电路需求选择合适的封装和温度范围。例如,在温度变化较大的环境下使用时,选择低温漂版本如LT1009IS8。

    兼容性和支持


    LT1009系列与各种电子元器件兼容,可用于多种不同的电路设计中。厂商提供了详尽的技术支持和维护信息,确保用户在使用过程中能够获得帮助。

    常见问题与解决方案


    - 问题:如何校准输出电压?
    - 解决方案:通过第三端子进行±5%的电压调节。
    - 问题:如何确定正确的温度范围?
    - 解决方案:根据实际应用环境选择适合的温度范围,如LT1009IS8适用于-40°C到85°C。

    总结和推荐


    LT1009系列稳压二极管凭借其高精度、低温度漂移和宽广的工作电流范围,成为一款值得推荐的产品。它在数字万用表、电源监测及电流测量等应用中表现优异,能够满足大多数高精度测量的需求。综上所述,强烈推荐使用LT1009系列稳压二极管。

LT1009IZ#TRPBF参数

参数
最小输出电压 2.5V
输出电流 10mA
工作电源电流 -
温度系数 35ppm/℃
最大串联VREF—输入电压 -
精度 ±0.2%
电流 - 阴极 400μA
最大输出电压 2.5V
噪声 - 0.1Hz 至 10Hz -
噪声 - 10Hz 至 10KHz -
输出类型 Fixed
长*宽*高 4.57mm*3.56mm*3.55mm
通用封装 TO-92-3
安装方式 通孔安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LT1009IZ#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1009IZ#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES LT1009IZ#TRPBF LT1009IZ#TRPBF数据手册

LT1009IZ#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 38.9802
4000+ ¥ 38.3412
6000+ ¥ 37.3827
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 77960.4
