首页  >  产品百科  >  LT3021ES8#PBF

LT3021ES8#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 70dB(120Hz) 250μA 正极 Adjustable 500mA 1 200mV 900mV 9.5V 10V 285mV@ 500mA 2mV 1.75mV SOIC-8 贴片安装
供应商型号: 4027514
供应商: 海外现货
标准整包数: 1

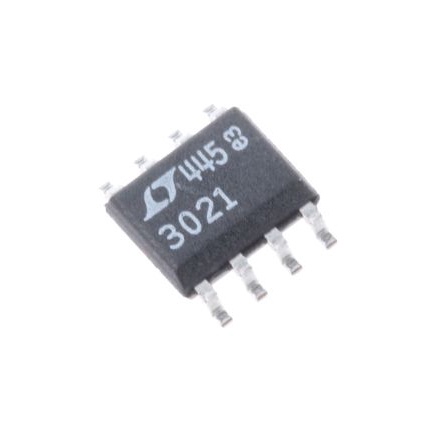

ANALOG DEVICES LDO稳压器 LT3021ES8#PBF

LT3021ES8#PBF概述


    产品简介


    LT3021/LT3021-1.2/LT3021-1.5/LT3021-1.8 是一款低电压非常低压差(Very Low Dropout, VLDO)线性稳压器,适用于输入电压范围在 0.9V 至 10V 之间的应用。这款器件能够提供高达 500mA 的输出电流,并且在典型情况下具有 160mV 的压降。LT3021 在低输入电压到低输出电压的应用中表现出色,其电气效率堪比开关式稳压器。

    技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 0.9V 至 10V |
    | 典型压降 | 160mV |
    | 输出电流 | 500mA |
    | 可调输出电压范围 | 0.2V 至 10V (通过电阻分压器调整) |
    | 固定输出电压 | 1.2V, 1.5V, 1.8V |
    | 稳定性 | 使用低 ESR 钽电容时稳定,最小电容值为 3.3μF |
    | 负载调节率 | 0.2%(从 0mA 到 500mA) |
    | 待机电流 | 120μA(典型值) |
    | 关断时待机电流 | 3μA(典型值) |
    | 过流保护 | 内置过流保护 |
    | 反接电池保护 | 内置反接电池保护 |
    | 无反向电流 | 保证电路在关断时没有反向电流 |
    | 热限制 | 带滞回的热限制 |
    | 封装类型 | 16 引脚 DFN (5mm × 5mm),8 引脚 SO |

    产品特点和优势


    LT3021 系列稳压器拥有许多独特的功能和优势:
    - 低输入电压:可以接受最低 0.9V 的输入电压。
    - 高稳定性:使用低 ESR 陶瓷输出电容器即可实现稳定。
    - 低负载调节率:负载调节率为 0.2%,在广泛的负载范围内保持输出稳定。
    - 低功耗:关断模式下待机电流降至 3μA,有效节省能源。
    - 保护机制:内置反接电池保护、过流保护、热保护等多种保护机制,确保长时间稳定运行。

    应用案例和使用建议


    LT3021 系列稳压器广泛应用于需要低输入电压和高输出精度的应用中。例如:
    - 电池供电系统:如手机、对讲机、无线调制解调器等。这些设备通常需要低输入电压和稳定的输出电压。

    使用建议:
    - 在设计过程中,确保输入电压范围在 0.9V 至 10V 之间,避免超出此范围导致器件损坏。
    - 使用低 ESR 陶瓷电容(至少 3.3μF)作为输出电容,以保持输出电压稳定。
    - 在实际应用中,考虑添加适当的散热措施,以防止因过热而引起的保护机制启动。

    兼容性和支持


    LT3021 系列稳压器提供多种封装选项,包括 16 引脚 DFN 和 8 引脚 SO 封装。此外,厂商提供了全面的技术支持和详细的文档,帮助用户更好地理解和使用该产品。用户可以通过厂商的官方网站获取更多信息和帮助。

    常见问题与解决方案


    问题 1:如何确定稳压器的工作温度范围?
    解决方案:查阅产品手册中的绝对最大额定值,确保工作温度在规定的范围内。例如,E 和 I 级别的温度范围为 -40°C 至 125°C。
    问题 2:在过流保护激活后如何恢复?
    解决方案:减少负载电流至安全水平,或降低输入电压,等待热保护机制恢复正常后再逐渐增加负载。
    问题 3:如何调整输出电压?
    解决方案:使用外部电阻分压器连接到 ADJ 引脚进行调整。具体阻值参考数据表中的规范。

    总结和推荐


    总体而言,LT3021 系列稳压器是一款高性能的低电压非常低压差线性稳压器,具有出色的稳定性和可靠性。它特别适用于需要低输入电压和高输出精度的电池供电系统,如手机、对讲机和无线调制解调器。在设计和使用过程中,遵循制造商的建议和最佳实践将有助于确保系统的稳定性和可靠性。因此,我强烈推荐在需要此类应用的项目中使用 LT3021 系列稳压器。

LT3021ES8#PBF参数

参数
极性 正极
最大输出电压 9.5V
稳压器数量 1
输出电流 500mA
纹波抑制-PSRR 70dB(120Hz)
最小输入电压 900mV
Iq-静态电流 250μA
负载调节 2mV
线路调节 1.75mV
最大压差@电流 285mV@ 500mA
最大输入电压 10V
输出类型 Adjustable
最小输出电压 200mV
5mm(Max)
3.99mm(Max)
1.5mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT3021ES8#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3021ES8#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3021ES8#PBF LT3021ES8#PBF数据手册

LT3021ES8#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 74.2907
10+ ¥ 49.7634
25+ ¥ 43.3721
100+ ¥ 36.1329
300+ ¥ 31.9691
500+ ¥ 31.8045
1000+ ¥ 31.64
库存: 93
起订量: 28 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1084.3
直接购买
加入购物车
