LT6660HCDC-3.3#TRPBF

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 20ppm/℃ 220μA Fixed 20mA 4ppmrms 4ppmp-p 3.3V 3.3V ±0.2% DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: Q-LT6660HCDC-3.3#TRPBF
供应商: 期货订购
标准整包数: 2500

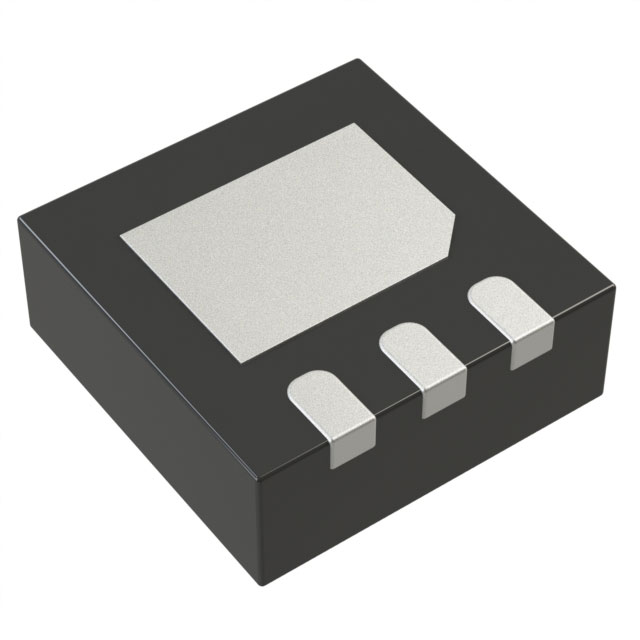

ANALOG DEVICES 电压基准芯片 LT6660HCDC-3.3#TRPBF

LT6660HCDC-3.3#TRPBF概述

    LT6660 Tiny Micropower Precision Series References

    产品简介


    LT6660 是一款微功耗系列参考电压源,具有高精度、低漂移和极小封装尺寸的特点。这些参考电压源采用曲率补偿以获得低温度系数,并使用激光修剪精密薄膜电阻来实现高输出精度。LT6660 可以提供高达 20mA 的电流,具备优异的线性调节特性,适用于精密调节器应用。
    应用领域:
    - 手持仪器
    - 精密调节器
    - 模数转换器和数模转换器
    - 电源供应
    - 硬盘驱动器
    - 传感器模块

    技术参数


    以下是 LT6660 的技术规格和性能参数:
    - 输入电压范围: 0.9V 至 20V
    - 反向电压: –15V
    - 短路持续时间(TA=25°C): 5 秒
    - 指定温度范围: 0°C 至 70°C
    - 绝对最大额定值: 输入电压 30V,反向电压 –15V,输出短路 5 秒
    - 引脚配置: 3 针,2mm × 2mm × 0.75mm 塑料 DFN 封装
    - 最大工作温度: 85°C
    - 存储温度范围: –65°C 至 150°C
    - 输出电压选项: 2.5V、3V、3.3V、5V 和 10V

    产品特点和优势


    - 无输出电容器要求: 无需外部输出电容器,节省空间并提高响应速度。
    - 低漂移: 最大漂移 20ppm/°C。
    - 高精度: 最大误差 0.2%。
    - 低功耗: 低静态电流,适合电池供电设备。
    - 高输出电流: 最大输出电流 20mA。
    - 反向电池保护: 防止反向电流流动。
    - IR 回流诱导应力低: 典型值为 0.02%。

    应用案例和使用建议


    LT6660 在多种应用场景中表现出色,例如:
    - 手持仪器: 减少功耗,延长电池寿命。
    - 精密调节器: 稳定的输出电压和精确的温度补偿。
    - 传感器模块: 高精度和低功耗使得传感器输出稳定可靠。
    使用建议:
    - 在大负载电流下使用时,确保使用合适的输入电容器以增强稳定性。
    - 选择适当的输出电容以避免不稳定性,特别是在高负载电流下。

    兼容性和支持


    LT6660 与各种其他电子元器件和设备兼容。制造商提供详细的技术支持和维护文档,以帮助用户正确安装和使用该产品。

    常见问题与解决方案


    - 问题: 输出电压波动。
    - 解决方案: 检查负载电流和温度范围,确保满足产品规范。
    - 问题: 输出电流不足。
    - 解决方案: 确认输入电压是否满足要求,检查连接是否良好。
    - 问题: 温度范围超出限制。
    - 解决方案: 使用散热措施,保持器件工作在安全温度范围内。

    总结和推荐


    LT6660 是一款高性能、高精度的微功耗系列参考电压源,适用于多种精密应用场合。其独特的无输出电容器设计、低功耗和宽温度范围使它在市场上具备显著的竞争优势。对于需要高精度、低功耗的精密调节器应用,强烈推荐使用 LT6660。

LT6660HCDC-3.3#TRPBF参数

参数
输出类型 Fixed
电流 - 阴极 -
温度系数 20ppm/℃
噪声 - 0.1Hz 至 10Hz 4ppmp-p
精度 ±0.2%
最大串联VREF—输入电压 -
最大输出电压 3.3V
最小输出电压 3.3V
工作电源电流 220μA
噪声 - 10Hz 至 10KHz 4ppmrms
输出电流 20mA
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LT6660HCDC-3.3#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT6660HCDC-3.3#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES LT6660HCDC-3.3#TRPBF LT6660HCDC-3.3#TRPBF数据手册

LT6660HCDC-3.3#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
