LT1963AEQ-3.3#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 63dB(120Hz) 1.5mA 正极 Fixed 1.5A 1 3.3V 1.9V 3.3V 20V 550mV@ 1.5A 20mV 10mV DDPAK-5 贴片安装 4.57mm(高度)
供应商型号: UNP-LT1963AEQ-3.3#PBF
供应商: 海外现货
标准整包数: 1

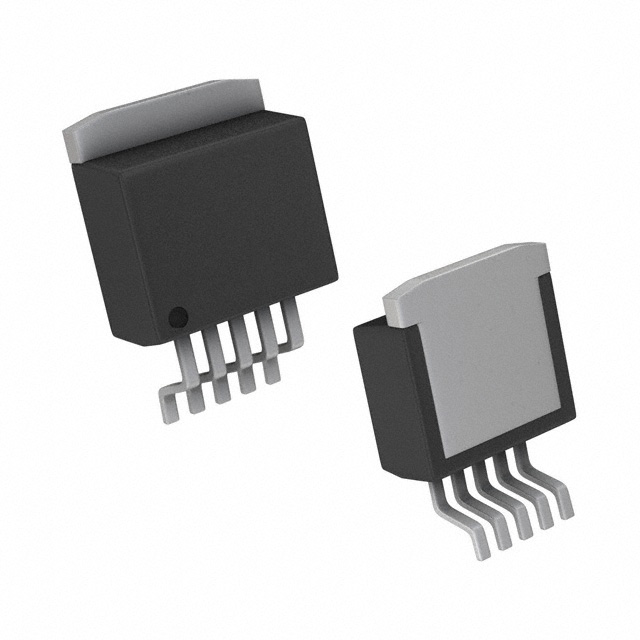

ANALOG DEVICES LDO稳压器 LT1963AEQ-3.3#PBF

LT1963AEQ-3.3#PBF概述

    LT1963A 系列低压差线性稳压器技术手册

    产品简介


    LT1963A系列是由Linear Technology公司(现为Analog Devices的一部分)设计制造的低压差(LDO)线性稳压器。这些稳压器具有1.5A的大输出电流能力,特别优化用于快速瞬态响应,适用于多种需要稳定电源的应用场景,如敏感RF电源供应、3.3V至2.5V逻辑电源供应以及开关电源后的调节器等。

    技术参数


    - 输出电流: 1.5A
    - dropout电压: 340mV
    - 低噪声: 40µVRMS (10Hz到100kHz)
    - 静态电流: 1mA
    - 可调输出电压范围: 1.21V到20V
    - 固定输出电压选项: 1.5V, 1.8V, 2.5V, 3.3V
    - 热关断阈值: 150°C
    - 输入反向泄露电流: 最大2mA
    - 反向输出电流: 最大600µA(根据型号而有所不同)
    - 封装选项: 5-lead TO-220, DD, 3-lead SOT-223, 8-lead SO 和 16-lead TSSOP

    产品特点和优势


    LT1963A系列稳压器的独特之处在于其快速瞬态响应能力和极低的输出噪声,这使得它们非常适合于对电源要求严格的RF和模拟电路。此外,它们无需外部保护二极管,且静态电流控制良好,避免了在dropout状态下的电流上升问题。LT1963A还具备反向电池保护和无逆流特性,增强了其可靠性和安全性。

    应用案例和使用建议


    LT1963A稳压器广泛应用于各类需要稳定供电的场合,比如逻辑电源供应(如3.3V至2.5V)、传感器模块以及需要大电流输出的应用中。对于温度敏感的应用场景,推荐使用LT1963AI或LT1963AMP型号,以确保在-40°C至125°C甚至更宽的工作温度范围内正常运行。

    兼容性和支持


    LT1963A系列稳压器可以与各种类型的输出电容器兼容,包括钽电容器、陶瓷电容器或铝电解电容器。建议使用至少10µF的输出电容以确保稳定运行。Linear Technology提供了详尽的技术支持文档和应用程序指南,帮助用户更好地理解和利用这些产品。

    常见问题与解决方案


    1. 问题: 输出电压不准确
    - 解决方法: 检查ADJ引脚连接是否正确,确保使用适当的电阻分压器进行调整。

    2. 问题: 静态电流过高
    - 解决方法: 检查是否存在额外负载,并确保符合最大输入电压限制。

    3. 问题: 稳压器过热
    - 解决方法: 使用更大散热片或者考虑增加空气流通,避免工作在高温环境下。

    总结和推荐


    LT1963A系列稳压器以其出色的瞬态响应速度、低噪声和良好的静态电流控制,在高要求电源管理领域表现优异。它们不仅适合RF和模拟电路应用,还能满足许多工业和消费电子产品的供电需求。因此,对于需要高性能电源管理的项目,强烈推荐使用LT1963A系列稳压器。

LT1963AEQ-3.3#PBF参数

参数
线路调节 10mV
输出类型 Fixed
极性 正极
Iq-静态电流 1.5mA
输出电流 1.5A
最大压差@电流 550mV@ 1.5A
负载调节 20mV
纹波抑制-PSRR 63dB(120Hz)
最大输出电压 3.3V
最大输入电压 20V
最小输出电压 3.3V
稳压器数量 1
最小输入电压 1.9V
长*宽*高 4.57mm(高度)
通用封装 DDPAK-5
安装方式 贴片安装
零件状态 在售
包装方式 管装

LT1963AEQ-3.3#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1963AEQ-3.3#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT1963AEQ-3.3#PBF LT1963AEQ-3.3#PBF数据手册

LT1963AEQ-3.3#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
