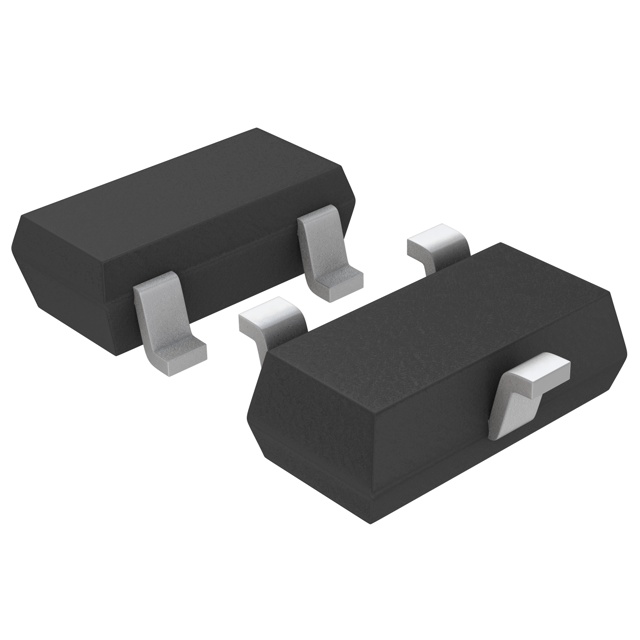

LT1460KCS3-2.5#TRPBF

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 50ppm/℃ 175μA Fixed 40mA 4ppmrms 4ppmp-p 2.5V 2.5V ±0.5% SOT-23-3 贴片安装,黏合安装 1.12mm(高度)
供应商型号: LT1460KCS3-2.5#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 电压基准芯片 LT1460KCS3-2.5#TRPBF

LT1460KCS3-2.5#TRPBF概述


    产品简介


    LT1460微功率精密参考系列
    LT1460是一款微功率带隙基准电压源,结合了极高的精度和低漂移、低功耗及小巧的封装尺寸。该系列产品通过曲率补偿获得低温度系数,并采用修剪精度薄膜电阻以实现高输出精度。该基准电压源可提供高达20mA的输出电流,具有优异的线性调节特性,使其成为精密调节器应用的理想选择。
    应用领域:
    - 手持仪器
    - 精密调节器
    - A/D和D/A转换器
    - 电源
    - 硬盘驱动器

    技术参数


    电气特性:
    - 输出电压误差:最大值0.075%
    - 温度系数:最大值10ppm/°C
    - 工作温度范围:
    - 商用级(C):0°C到70°C
    - 工业级(I):-40°C到85°C
    - 高温级(H):-40°C到125°C
    - 电源电流:最大130µA(对于2.5V版本)
    - 最小输出电流:20mA
    - 无输出电容需求
    - 反向电池保护
    - 输入/输出电压差:最小0.9V
    机械特性:
    - 封装类型:
    - 8引脚MSOP、SO、PDIP
    - 3引脚TO-92和SOT23
    工作条件:
    - 输入电压:30V
    - 反向电压:-15V
    - 存储温度范围:-65°C到150°C
    - 引脚焊接温度:300°C

    产品特点和优势


    - 高精度和低漂移:最大输出电压误差为0.075%,最大温度系数为10ppm/°C,确保在宽温度范围内的稳定性和准确性。
    - 低功耗和紧凑封装:最大电源电流仅为130µA,适合空间受限的应用场合。
    - 无须外部补偿电容:简化设计,节省PCB面积。
    - 反向电池保护:避免在反接电池时导通电流,有效防止损坏。
    - 多种封装选项:提供8引脚MSOP、SO、PDIP,以及3引脚TO-92和SOT23,满足不同应用需求。

    应用案例和使用建议


    应用场景:
    - 手持仪器:利用其高精度和低功耗的特点,适合用于便携式测量设备。
    - 精密调节器:由于其优异的线性调节特性和低输出电压噪声,适用于要求严格的精密调节器。
    - 硬盘驱动器:提供稳定的参考电压,保证硬盘驱动器的可靠运行。
    使用建议:
    - 在设计电路时,考虑到LT1460的输出电压误差和温度系数,选择合适的电阻器和电容器进行匹配。
    - 尽管不需要外部补偿电容,但在负载条件下应确保稳定性。
    - 对于需要在极端温度环境下工作的应用,可以选择工业级或高温级的LT1460型号。

    兼容性和支持


    兼容性:
    - 引脚兼容性:LT1460的不同封装类型之间引脚排列一致,便于替换和升级。
    - 与其他设备的兼容性:LT1460可以直接与其他标准逻辑电平设备配合使用。
    支持信息:
    - 提供详尽的技术手册和支持文档,方便用户了解详细的产品特性和应用指南。
    - 联系LTC营销团队获取更多关于更宽操作温度范围的零件信息。

    常见问题与解决方案


    问题1:如何处理反向电压?
    - 解决方案:在输入端加入一个二极管,防止反向电压对设备造成损害。
    问题2:在极端温度下工作时,输出电压会漂移吗?
    - 解决方案:选择高温级(H)的LT1460型号,以确保在-40°C到125°C范围内的稳定性。
    问题3:如何减少长期漂移?
    - 解决方案:对IC进行预处理,如进行100小时至200小时125°C的老化处理,可以显著改善长期漂移。

    总结和推荐


    总体评价:
    LT1460是一款高性能的微功率带隙基准电压源,集成了高精度、低功耗和小封装的优点。它特别适合于需要高精度和可靠性且空间有限的应用场景。
    推荐使用:
    如果您的应用需要一个高性能、低功耗且体积小巧的基准电压源,LT1460无疑是最佳选择。无论是手持仪器、精密调节器还是硬盘驱动器,LT1460都能提供卓越的性能表现。

LT1460KCS3-2.5#TRPBF参数

参数
工作电源电流 175μA
最大串联VREF—输入电压 -
温度系数 50ppm/℃
电流 - 阴极 -
精度 ±0.5%
噪声 - 10Hz 至 10KHz 4ppmrms
最小输出电压 2.5V
噪声 - 0.1Hz 至 10Hz 4ppmp-p
输出电流 40mA
最大输出电压 2.5V
输出类型 Fixed
长*宽*高 1.12mm(高度)
通用封装 SOT-23-3
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
