LM4040BIM3-5.0+T

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: V-Ref Precision 5V 15mA 3-Pin SOT-23 T/R
供应商型号: LM4040BIM3-5.0+T
供应商: 国内现货
标准整包数: 2500

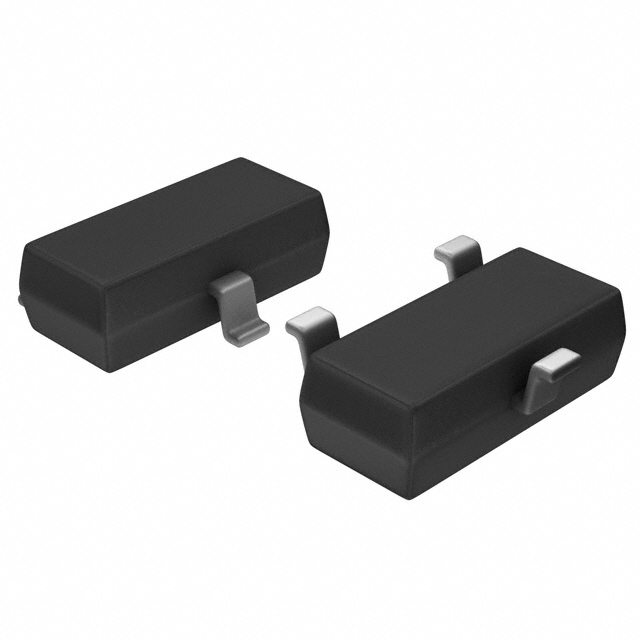

ANALOG DEVICES 电压基准芯片 LM4040BIM3-5.0+T

LM4040BIM3-5.0+T概述

    LM4040精密微功耗分流电压参考源技术手册

    产品简介


    LM4040是一款精密的两引脚分流模式带隙电压参考,提供固定的反向击穿电压,包括2.048V、2.500V、3.000V、3.3V、4.096V和5.000V。LM4040特别适用于空间敏感的应用场合,提供超小尺寸的SC70表面贴装封装(1.8mm x 1.8mm),比同等的SOT23表面贴装封装小50%。此外,还有SOT23版本可供选择。

    技术参数


    - 输出电压:
    - 2.048V、2.500V、3.000V、3.3V、4.096V、5.000V
    - 初始精度:
    - 0.1%(最大)
    - 温度系数:
    - 100ppm/°C(最大)
    - 工作电流范围:
    - 60μA至15mA
    - 动态阻抗:
    - 低至0.3Ω
    - 噪声:
    - 28μVRMS(10Hz至10kHz)
    - 长期稳定性:
    - ±120ppm(1000小时)

    产品特点和优势


    - 超小型封装(SC70):仅1.8mm x 1.8mm,适合空间受限的设计。
    - 高精度:最大初始精度可达0.1%。
    - 宽工作温度范围:-40°C至+125°C。
    - 无需外部稳定电容:简化电路设计,降低材料成本。
    - 耐受电容负载:适应各种复杂电路需求。

    应用案例和使用建议


    - 便携式电池供电设备:如笔记本电脑、手机等。
    - 工业过程控制:用于精密测量和控制系统。
    - 汽车应用:环境温度波动大,需要高度稳定的电压参考。
    使用建议:
    - 确保始终维持最小的ISHUNT为60μA,以保持电压的准确性。
    - 当电源电压最高且负载电流最小时,ISHUNT不应超过15mA。
    - 在电路设计时,应注意选择合适的源电阻(RS),确保其值既能满足电流要求,又不会导致过高的ISHUNT。

    兼容性和支持


    - 兼容性:与多种电源和负载兼容,无需额外电容。
    - 支持:厂商提供详细的技术文档和在线技术支持,确保客户顺利使用。

    常见问题与解决方案


    1. 如何确定所需的RS值?
    - 参考手册中关于RS的计算公式,根据具体的工作条件进行调整。
    2. 如何避免电流过高导致损坏?
    - 将ISHUNT维持在20mA以下,以免过载。
    3. 如何保证长期稳定性?
    - 使用符合要求的电容器和电阻器,并遵循手册中的推荐电路设计。

    总结和推荐


    LM4040凭借其超小的封装、高精度和宽温度范围,非常适合于便携设备、工业控制和汽车应用等领域。它不仅结构紧凑,而且具有良好的温度稳定性和低噪声特性,能够满足大多数应用场景的需求。强烈推荐使用LM4040作为精密电压参考源。
    通过详细的参数和技术规格描述,LM4040展现了其在电子设计中的优越性和广泛适用性。无论是追求高性能还是节省空间的设计者,都可以考虑将LM4040纳入其项目中。

LM4040BIM3-5.0+T参数

参数
温度系数 -
精度 -
电流 - 阴极 -
输出电流 -
噪声 - 10Hz 至 10KHz -
工作电源电流 -
噪声 - 0.1Hz 至 10Hz -
最小输出电压 -
输出类型 -
最大串联VREF—输入电压 -
最大输出电压 -
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

LM4040BIM3-5.0+T厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LM4040BIM3-5.0+T数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES LM4040BIM3-5.0+T LM4040BIM3-5.0+T数据手册

LM4040BIM3-5.0+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 8.614
5000+ ¥ 8.395
7500+ ¥ 8.176
库存: 31000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 21535
