LM4040BIM3-4.1+T

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 100ppm/℃ Fixed 15mA 64µVrms 4.096V 73μA ±0.2% SOT-23-3 贴片安装,黏合安装
供应商型号: 2909876
供应商: 海外现货
标准整包数: 1

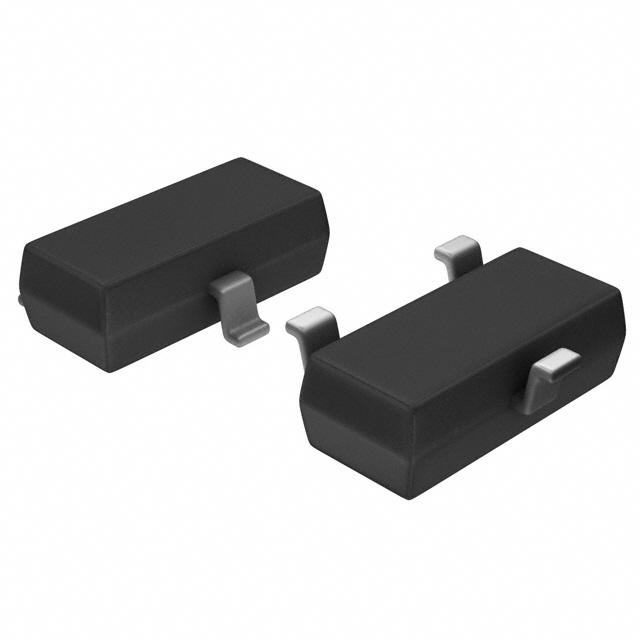

ANALOG DEVICES 电压基准芯片 LM4040BIM3-4.1+T

LM4040BIM3-4.1+T概述

    # LM4040精密微功耗分流电压参考技术手册

    产品简介


    LM4040是一款高精度的两终端分流模式带隙电压参考,提供固定反向击穿电压,分别为2.048V、2.500V、3.000V、3.3V、4.096V和5.000V。专为空间受限的应用设计,LM4040采用超小型3引脚SC70表面贴装封装(尺寸为1.8mm x 1.8mm),比同类SOT23表面贴装封装的设备小50%(SOT23版本也提供)。其激光修整电阻确保初始精度高,适用于便携式电池供电设备、笔记本电脑、手机、工业过程控制和汽车等领域。

    技术参数


    以下是LM4040的主要技术规格:
    - 反向击穿电压:2.048V至5.000V
    - 温度系数:最大100ppm/°C
    - 工作温度范围:-40°C至+125°C
    - 最小工作电流:45μA至70μA
    - 动态阻抗:最小0.3Ω
    - 输出噪声:低至28μVRMS(10Hz至10kHz)

    产品特点和优势


    - 超小型3引脚SC70封装:适合紧凑型设计
    - 高初始精度:最大±0.1%
    - 宽温范围内稳定性:-40°C至+125°C
    - 宽工作电流范围:60μA至15mA
    - 低输出噪声:28μVRMS(10Hz至10kHz)
    - 无需外部稳定电容
    - 可承受电容负载

    应用案例和使用建议


    应用案例
    - 便携式设备:如手机和平板电脑
    - 工业控制:用于需要高精度电压参考的控制系统
    - 汽车电子:在恶劣环境下保持稳定的电压输出
    使用建议
    为了确保最佳性能,建议在使用时保持最小工作电流在60μA以上,并避免超过最大工作电流15mA。同时,注意选择合适的源电阻RS,以维持电流在安全范围内。

    兼容性和支持


    LM4040支持多种反向击穿电压,与其他设备具有良好的兼容性。厂商提供了详尽的技术支持和维护服务,确保用户能够顺利集成和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查电源电压和负载电流是否超出规定范围 |
    | 噪声过大 | 确保电路布局合理,减少外部干扰 |
    | 设备过热 | 减少工作电流或增加散热措施 |

    总结和推荐


    LM4040以其高精度、低功耗和小体积成为精密电压参考的理想选择。其广泛的应用范围和出色的性能使其在市场上具有很强的竞争力。强烈推荐在需要高精度电压参考的应用中使用该产品。
    推荐指数:★★★★★

LM4040BIM3-4.1+T参数

参数
输出电流 15mA
噪声 - 0.1Hz 至 10Hz -
噪声 - 10Hz 至 10KHz 64µVrms
输出类型 Fixed
最大输出电压 -
温度系数 100ppm/℃
最大串联VREF—输入电压 -
精度 ±0.2%
工作电源电流 -
最小输出电压 4.096V
电流 - 阴极 73μA
通用封装 SOT-23-3
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LM4040BIM3-4.1+T厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LM4040BIM3-4.1+T数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES LM4040BIM3-4.1+T LM4040BIM3-4.1+T数据手册

LM4040BIM3-4.1+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
