LT1085CT-3.6#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 72dB(120Hz) 10mA 正极 Fixed 3A 1 3.6V 4.3V 3.6V 20V 1.5V@ 3A 15mV 6mV TO-220-3 通孔安装 4.57mm(高度)
供应商型号: Q-LT1085CT-3.6#PBF
供应商: 期货订购
标准整包数: 100

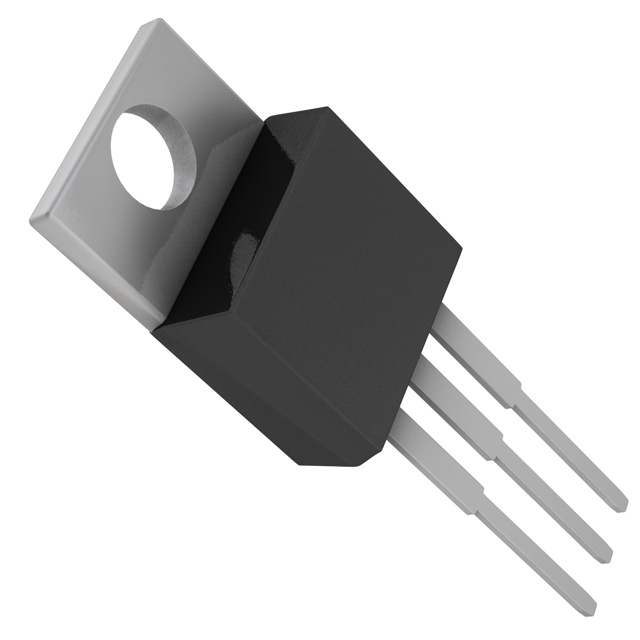

ANALOG DEVICES LDO稳压器 LT1085CT-3.6#PBF

LT1085CT-3.6#PBF概述


    产品简介


    LT1083/LT1084/LT1085固定输出低电压降(Low Dropout)正向稳压器是一系列高效率的线性稳压器,提供3A、5A和7.5A的输出电流。这些稳压器专为各种应用而设计,如3.3V、3.6V、5V和12V的固定输出,适用于多种工业和消费电子产品中。

    技术参数


    - 输入电压范围:LT1083:6.5V至20V;LT1084:8V至20V;LT1085:8V至25V。
    - 输出电流:LT1083:7.5A;LT1084:5.0A;LT1085:3.0A。
    - dropout电压:最大1.5V,随负载电流变化。
    - 纹波抑制比:在120Hz频率下可达72dB。
    - 热阻:取决于封装形式(例如TO-220封装为30°C/W)。
    - 温度范围:标准温度范围为0°C至125°C,部分型号可在更宽的温度范围内运行(如-40°C至125°C)。
    - 输出噪声:典型值为输出电压的0.003%。
    - 负载调整率:最高可达0.1%。

    产品特点和优势


    - 高效率:LT1083/LT1084/LT1085系列的稳压器通过内部电路设计提高了效率,相比于传统的PNP调节器,节省了大量的输出电流作为静态电流。
    - 高可靠性:经过100%热极限功能测试,确保长期稳定性。
    - 快速响应:在不同负载条件下具有良好的动态响应性能。
    - 高纹波抑制比:出色的抗干扰能力,可有效降低电源纹波。

    应用案例和使用建议


    应用案例
    1. 电池充电器:适用于需要稳定输出电压的电池充电系统。
    2. 开关电源后置调节器:在开关电源中作为后置稳压环节,以提高整体效率和稳定性。
    使用建议
    - 输出电容:务必连接10μF的输出电容以保证稳定性和性能。
    - 散热管理:根据应用环境选择合适的封装形式和散热方案,如焊接在大面积铜箔上。
    - 环境温度:在极端温度环境下使用时,建议选择具备扩展温度范围的型号。

    兼容性和支持


    - 兼容性:与现有三端子稳压器引脚兼容,便于替换和升级。
    - 技术支持:Linear Technology提供了详尽的技术文档和在线支持,帮助客户解决应用过程中的问题。

    常见问题与解决方案


    - 问题1:如何选择合适的封装形式?
    - 解答:选择时需考虑散热需求和环境温度,例如在高温环境中应选择散热效果更好的封装形式。

    - 问题2:为什么需要外部负载?
    - 解答:当输入/输出电压差大于15V时,最小外部负载为5mA以维持电压调节。

    - 问题3:如何优化电源效率?
    - 解答:尽量保持输入电压接近输出电压,减少电压降,同时优化输出电容以改善瞬态响应。

    总结和推荐


    LT1083/LT1084/LT1085系列稳压器凭借其高效率、高可靠性和出色的性能,在多种应用场景中表现出色。对于需要高性能稳压器的设计者来说,这些产品是理想的选择。我们强烈推荐在需要高效率和良好稳压性能的应用中采用这些稳压器。

LT1085CT-3.6#PBF参数

参数
输出类型 Fixed
最大输入电压 20V
最小输入电压 4.3V
线路调节 6mV
负载调节 15mV
Iq-静态电流 10mA
极性 正极
最大输出电压 3.6V
纹波抑制-PSRR 72dB(120Hz)
输出电流 3A
稳压器数量 1
最小输出电压 3.6V
最大压差@电流 1.5V@ 3A
长*宽*高 4.57mm(高度)
通用封装 TO-220-3
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

LT1085CT-3.6#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1085CT-3.6#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT1085CT-3.6#PBF LT1085CT-3.6#PBF数据手册

LT1085CT-3.6#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
