LT3033EUDC#TRPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 60dB~52dB(120Hz~1MHz) 3.5mA 正极 Adjustable 3A 1 200mV 950mV 9.7V 10V 240mV@ 3A 1mV 1.25mV QFN 贴片安装,黏合安装
供应商型号: LT3033EUDC#TRPBF
供应商: 国内现货
标准整包数: 1
ANALOG DEVICES LDO稳压器 LT3033EUDC#TRPBF

LT3033EUDC#TRPBF概述

    LT3033 3A低电压线性稳压器

    产品简介


    LT3033是亚德诺半导体(Analog Devices)推出的一款非常低功耗的低压差线性稳压器(VLDO™),它可以在输入电压低至0.95V的情况下稳定工作,并能提供3A的输出电流。此款稳压器特别适用于低输入电压到低输出电压的应用场合,如电池供电系统、逻辑电源、无线调制解调器等。它具有高效率和优良的瞬态响应特性,可以广泛应用在工业、汽车、通信等领域。

    技术参数


    | 参数 | 值 |

    | 输入电压范围 | 0.95V 至 10V |
    | 最小压差 | 95mV |
    | 输出电流 | 3A |
    | 可调输出电压 | 200mV 至 9.7V |
    | 线性调整率 | 0.1 mV/V |
    | 负载调整率 | 0.15 mV |
    | 关断电流 | 22μA |
    | 工作温度范围 | -40°C 至 125°C |

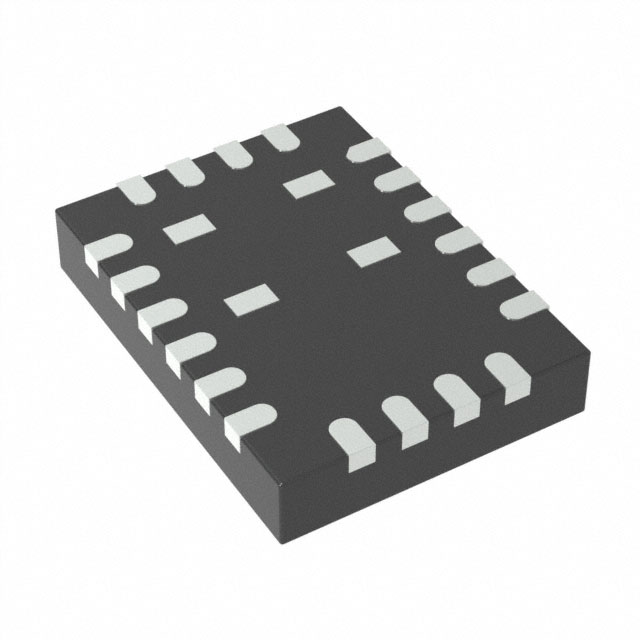

    | 封装形式 | 20引脚 3mm × 4mm QFN |

    产品特点和优势


    - 高效性: 在低输入电压条件下,LT3033能够提供高达3A的输出电流,而最小压差仅为95mV,因此具有非常高的转换效率。
    - 高稳定性: 采用低ESR陶瓷电容即可达到稳定的输出,这在某些对稳定性和反应速度要求较高的应用场合非常关键。
    - 保护机制完善: 具有反向电池保护、过流折返保护、热关断及滞后保护等功能,确保在各种异常情况下的安全运行。
    - 多功能性: 提供输出电流监测和功率良好标志,便于系统监控和故障诊断。

    应用案例和使用建议


    应用案例: 由于LT3033在电池供电系统中有很好的表现,它经常被用于笔记本电脑、便携式医疗设备和移动通信设备的电源管理中。另外,在需要精确电压调节和快速负载响应的系统中也广泛使用。
    使用建议: 当设计需要多个不同电压的电路时,可以通过LT3033来实现高效稳定的电源转换。此外,在进行散热设计时需考虑其最高结温可达125°C,应选择合适的散热方案以避免过热现象发生。

    兼容性和支持


    LT3033具有较强的兼容性,可直接替换市场上其他同类产品,减少用户在设计过程中的适应时间。亚德诺半导体提供了详细的技术文档和支持服务,确保用户在使用过程中可以得到及时有效的帮助。

    常见问题与解决方案


    - 问题: 设备无法启动,怀疑是由于输入电压过低导致。
    - 解决方法: 检查输入电压是否低于0.95V,若低于则需要增加输入电压或者更换符合规格的电源。
    - 问题: 输出电流不稳定。
    - 解决方法: 检查外部电容和接线是否正确连接,并确认电容的容量是否满足技术手册的要求。

    总结和推荐


    总体来看,LT3033是一款高性能、高可靠性的低压差线性稳压器,适用于各种低电压应用。其高效的性能、完善的保护机制和良好的兼容性使得它成为许多电子产品不可或缺的一部分。因此,对于需要稳定且高效的电源解决方案的设计者而言,LT3033是一个值得推荐的选择。

LT3033EUDC#TRPBF参数

参数
最大输出电压 9.7V
最小输入电压 950mV
最大压差@电流 240mV@ 3A
Iq-静态电流 3.5mA
最小输出电压 200mV
极性 正极
纹波抑制-PSRR 60dB~52dB(120Hz~1MHz)
输出电流 3A
线路调节 1.25mV
输出类型 Adjustable
负载调节 1mV
稳压器数量 1
最大输入电压 10V
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT3033EUDC#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3033EUDC#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3033EUDC#TRPBF LT3033EUDC#TRPBF数据手册

LT3033EUDC#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
