ADP1752ACPZ-1.5-R7

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 800μA 正极 Fixed 800mA 1 1.5V 1.6V 1.5V 3.6V 140mV@ 0.8A,16mV@ 100mA 0.8%/A 0.3%/V LFCSP 贴片安装,黏合安装 4mm*4mm*830μm
供应商型号: CY-ADP1752ACPZ-1.5-R7
供应商: Avnet
标准整包数: 1

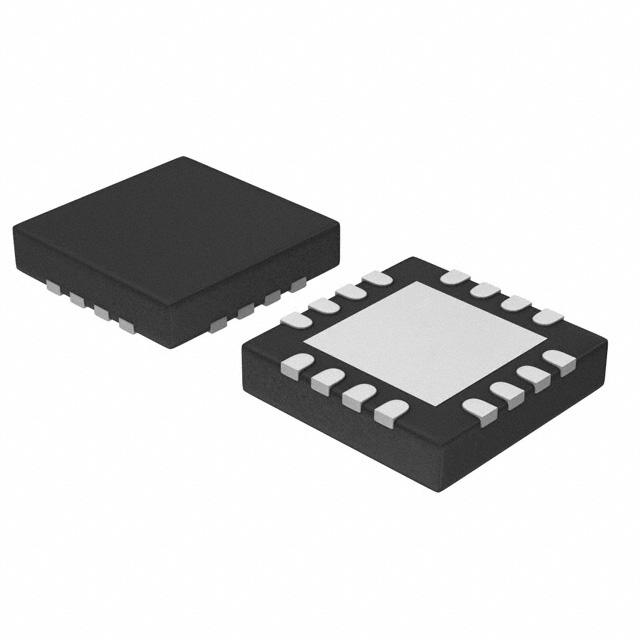

ANALOG DEVICES LDO稳压器 ADP1752ACPZ-1.5-R7

ADP1752ACPZ-1.5-R7概述


    产品简介


    ADP1752/ADP1753 是低功耗降压型线性稳压器,由 Analog Devices 公司设计生产。这类元器件能够为多种高性能应用提供稳定的电压输出。ADP1752 提供固定输出电压,而 ADP1753 则支持可调输出电压,以满足不同的系统需求。这些稳压器适用于服务器、电信设备、网络设备、数字信号处理器(DSP)、现场可编程门阵列(FPGA)及微处理器等供电系统。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 1.6 3.6 | V |
    | 关断电流 | 2 6 | µA |
    | 固定输出电压精度 | -1 | +1 | % |
    | 可调输出电压精度 | 0.490 | 0.508 | V |
    | 线性调节率 | -0.3 +0.3 | %/V |
    | 负载调节率 | 0.8 | %/A
    | 滴流电压 | 10 140 | mV |
    | 启动时间 | 200 | µs | 5.2 | ms |
    | 输出噪声 | 23 65 | µVrms |
    | 功率抑制比(PSRR) | 54 65 | dB |
    | 工作温度范围 | -40 +125 | °C |

    产品特点和优势


    - 高输出电流:最大输出电流可达0.8 A,能够满足大部分小型电子设备的需求。
    - 宽输入电压范围:支持1.6 V至3.6 V的输入电压,使得这些稳压器非常适合于各种电池供电的应用。
    - 低功耗:低启动电流和关断电流保证了高效率操作。
    - 精确输出电压:固定输出版本的精度可达±1%,可调版本的精度为±0.5%。
    - 优异的噪声抑制能力:PSRR 在 1 kHz 时高达 65 dB,适合对噪声敏感的应用场合。
    - 热管理能力强:采用先进的封装技术,有效提高散热性能。

    应用案例和使用建议


    ADP1752/ADP1753 主要应用于需要高精度电源稳定性的场合,如服务器计算机、电信设备及数据采集系统。针对此类应用,需要注意以下几点使用建议:
    - 使用推荐的陶瓷电容(最小值 3.3 µF),以确保良好的瞬态响应性能。
    - 确保正确的接地连接,这有助于减小外部噪声的影响。
    - 配合软启动功能,可以减少启动瞬间对系统的冲击。

    兼容性和支持


    ADP1752/ADP1753 设计上具备良好的兼容性,可以与多数现代电子系统配合使用。此外,Analog Devices 提供详细的技术文档和支持服务,帮助客户解决在应用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压和电容选择 |
    | 启动时间过长 | 检查启动电容的连接情况 |
    | 热保护功能触发 | 检查热设计并考虑优化散热 |
    | 电源指示灯不亮 | 检查 PG 引脚接线和外部上拉电阻 |

    总结和推荐


    ADP1752/ADP1753 是非常优秀的低功耗降压型线性稳压器,以其出色的性能、高精度和良好的兼容性,成为许多高要求应用的理想选择。考虑到其广泛的适用性和强大的技术支持,强烈推荐在需要稳定电源供应的应用中使用这些产品。

ADP1752ACPZ-1.5-R7参数

参数
线路调节 0.3%/V
负载调节 0.8%/A
稳压器数量 1
Iq-静态电流 800μA
纹波抑制-PSRR -
最大输入电压 3.6V
极性 正极
输出类型 Fixed
最大输出电压 1.5V
输出电流 800mA
最大压差@电流 140mV@ 0.8A,16mV@ 100mA
最小输入电压 1.6V
最小输出电压 1.5V
长*宽*高 4mm*4mm*830μm
通用封装 LFCSP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ADP1752ACPZ-1.5-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP1752ACPZ-1.5-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES ADP1752ACPZ-1.5-R7 ADP1752ACPZ-1.5-R7数据手册

ADP1752ACPZ-1.5-R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.638 ¥ 12.273
库存: 8298
起订量: 82 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.27
直接购买
加入购物车
