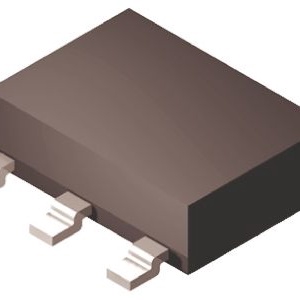

LT1129CST-5#PBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 64dB(120Hz) 70μA 正极 Fixed 700mA 1 5V 4.15V 5V 30V 700mV@ 700mA 20mV 10mV SOT-223-3 贴片安装 1.8mm(高度)
供应商型号: 4027086
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES LDO稳压器 LT1129CST-5#PBF

LT1129CST-5#PBF概述


    产品简介


    LT1129/LT1129-3.3/LT1129-5 是一款微功耗低压差(LDO)稳压器,集成了关断功能。这些器件特别适合于电池供电系统,能够提供高达700mA的输出电流,在最大输出电流下具有仅为400mV的低压差电压。设计上注重降低静态功耗,典型运行模式下静态电流为50μA,而在关断状态下仅为16μA,远低于许多其他采用PNP架构的传统低压差稳压器。
    主要功能包括:可调输出电压范围从3.8V到30V;固定输出电压选项如3.3V和5V;输入端反向连接保护和无反向输出电流;热限制保护;以及适用于表面贴装和TO封装的不同型号选择。
    应用领域
    该系列稳压器广泛应用于便携式电子设备、手持终端、无线通信模块、电池供电系统以及其他对能效要求较高的场合。

    技术参数


    | 参数名称 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |

    | 输出电压 | 3.2V | - | 3.4V | Volts |
    | 负载调整率 | 6 | 20 | 30 | mV |
    | 线路调整率 | 1.5 | - | 10 | dB |
    | 滴落电压 | 0.13V | 0.45V | 0.70V | Volts |
    | 静态电流 | 50μA | 70μA | - | Microamps |
    特色指标包括支持最小3.3μF的输出电容以确保稳定性,而大多数传统设备需要更大容量(10μF至100μF)。此外,它能够在输入接地或反向时避免反向电流流入输出端,非常适合备用电源场景。
    产品特点与优势
    独特功能:
    - 微功耗设计:即使在高负载条件下,其静态电流也不会显著增加。
    - 支持小型输出电容:大幅简化外围电路设计并降低成本。
    - 反向电池保护:防止因误接反向电压导致损坏。
    市场竞争力:
    - 适用于各种低能耗需求场景,例如物联网(IoT)设备和便携医疗仪器。
    - 在同类产品中处于领先地位,特别是在便携式电池供电设备方面具有明显优势。
    应用案例与使用建议
    应用案例:
    1. 蜂窝电话: 提供稳定的电源供应,增强通话质量。
    2. 蓝牙耳机: 减少功耗,延长电池续航时间。
    3. 传感器网络节点: 在有限能源条件下维持高效运作。
    使用建议:
    - 根据具体应用场景选择合适的封装类型(如SOT-223或TO-220)。
    - 确保正确的电容值匹配,以实现最佳性能。
    - 注意外部电路的设计细节,比如输入滤波电容的选择。
    兼容性与支持
    兼容性:
    LT1129系列支持多种主流PCB布局工具,并且与大多数常见的开关电源后级调节器兼容。
    支持服务:
    Linear Technology Corporation提供了详尽的技术文档和支持平台,包括在线社区论坛、电话技术支持热线以及定期更新的技术白皮书。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 确认输入电容是否符合规范 |
    | 设备过热 | 添加散热片或改善通风条件 |
    | 关断功能失效 | 检查Pin4脚连接是否正确 |
    总结与推荐
    综上所述,LT1129/LT1129-3.3/LT1129-5 是一款极具性价比的低压差稳压器,尤其适用于便携式和电池供电设备。凭借其出色的能效表现、易于集成的特点以及良好的市场口碑,我们强烈推荐将其作为新项目开发的理想选择之一。无论是从成本效益还是性能角度来看,这款产品都堪称卓越。

LT1129CST-5#PBF参数

参数
最小输入电压 4.15V
最大输入电压 30V
稳压器数量 1
最小输出电压 5V
负载调节 20mV
Iq-静态电流 70μA
最大压差@电流 700mV@ 700mA
最大输出电压 5V
输出电流 700mA
极性 正极
纹波抑制-PSRR 64dB(120Hz)
输出类型 Fixed
线路调节 10mV
长*宽*高 1.8mm(高度)
通用封装 SOT-223-3
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

LT1129CST-5#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
