LT3008ETS8-5#TRMPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 54dB(120Hz) 6μA 正极 Fixed 20mA 1 5V 2V 5V 45V 500mV@ 20mA 42mV 25mV TSOT-23-8 贴片安装,黏合安装 2.9mm(长度)
供应商型号: 4027428
供应商: 海外现货
标准整包数: 1

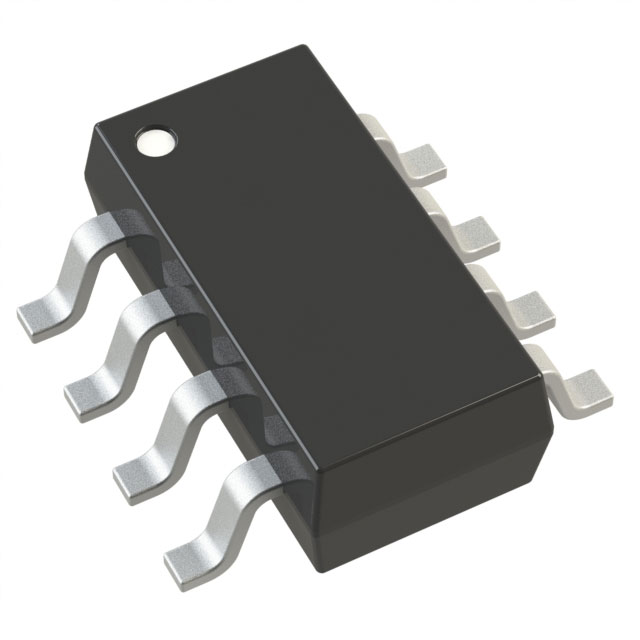

ANALOG DEVICES LDO稳压器 LT3008ETS8-5#TRMPBF

LT3008ETS8-5#TRMPBF概述

    LT3008系列低压差线性稳压器

    1. 产品简介


    LT3008系列是由Linear Technology公司设计的一类微功率、低电压降(LDO)线性稳压器。这些稳压器能够提供高达20mA的输出电流,且在20mA负载时的电压降仅为300mV。其典型应用包括保持供电、电池供电系统、远程监控等。本系列产品提供了多种固定输出电压版本,如1.2V、1.5V、1.8V、2.5V、3.3V和5V,同时还有一款可调输出电压版本(输出范围为0.6V到44.5V)。LT3008有两种封装形式:6引脚DFN(2mm×2mm)和8引脚TSOT-23。

    2. 技术参数


    | 参数 | 描述 |

    | 输入电压范围 | 2.0V至45V |
    | 输出电流 | 20mA |
    | 漏电流 | 3μA |
    | 短路持续时间 | 无限时长 |
    | 封装形式 | 6引脚DFN(2mm×2mm),8引脚TSOT-23 |
    | 最大工作温度范围 | -40°C 至 125°C(标准型号) |
    | 温度范围 | -55°C 至 125°C(工业级型号) |

    3. 产品特点和优势


    - 低功耗:在关断状态下,静态电流小于1μA。
    - 高效率:在20mA负载时,电压降仅为300mV,大大提高了能源利用效率。
    - 稳定性:使用低ESR陶瓷电容器时,仅需2.2μF即可保证稳定输出。
    - 保护功能:内置过流保护、热保护、反接保护和反向电流保护等功能。

    4. 应用案例和使用建议


    LT3008系列广泛应用于电池供电系统、远程监控、工业应用等领域。例如,在一个典型的20mA、3.3V电源电路中,LT3008可以用于延长电池寿命和提供稳定的电源输出。建议在使用时确保输入电压不超过最大允许值,并根据具体应用场景选择合适的输出电压版本。

    5. 兼容性和支持


    LT3008系列与其他线性稳压器具有良好的兼容性。此外,制造商还提供了详细的文档和技术支持,帮助用户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q1: 静态电流过高?
    - A1: 检查是否有额外的负载或未正确连接的组件,导致额外的电流消耗。
    - Q2: 输出电压不稳定?
    - A2: 确认使用的是低ESR陶瓷电容器,并按照要求设置合适的电容值。

    7. 总结和推荐


    LT3008系列是一款高效、低功耗的线性稳压器,特别适合于对功耗敏感的应用场合。其内置保护机制确保了系统的可靠性。强烈推荐在需要长时间供电和低功耗的应用中使用LT3008系列。

LT3008ETS8-5#TRMPBF参数

参数
纹波抑制-PSRR 54dB(120Hz)
最小输入电压 2V
输出电流 20mA
极性 正极
输出类型 Fixed
稳压器数量 1
最大压差@电流 500mV@ 20mA
线路调节 25mV
Iq-静态电流 6μA
最大输出电压 5V
最小输出电压 5V
负载调节 42mV
最大输入电压 45V
长*宽*高 2.9mm(长度)
通用封装 TSOT-23-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT3008ETS8-5#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3008ETS8-5#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3008ETS8-5#TRMPBF LT3008ETS8-5#TRMPBF数据手册
