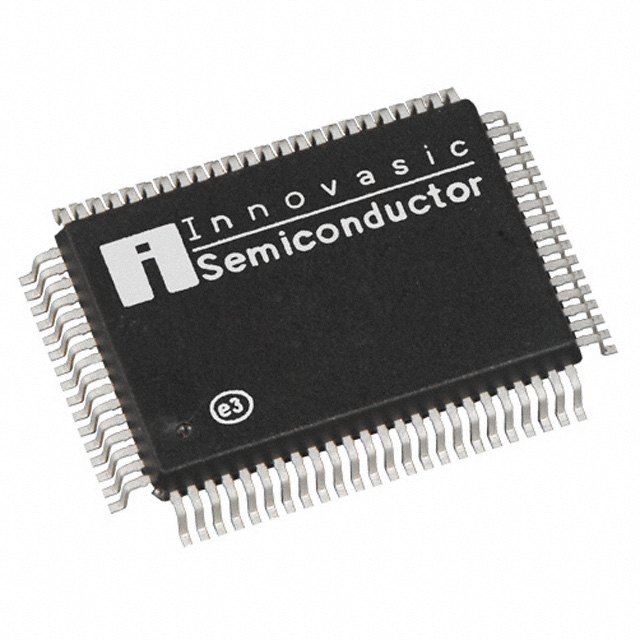

IA186EBPQF80IR2

产品分类: 微控制器(MCU)
厂牌: ANALOG DEVICES
产品描述: 3V~5.5V 50MHz ROM 1MB 内部 16 3V 5.5V 50MHz UART,USART 8bit,16bit PQFP-80 贴片安装 20mm*14mm*2.72mm
供应商型号: Y-IA186EBPQF80IR2
供应商: 期货订购
标准整包数: 1
ANALOG DEVICES 微控制器(MCU) IA186EBPQF80IR2

IA186EBPQF80IR2概述


    产品简介


    IA186EB/IA188EB 微控制器
    IA186EB 和 IA188EB 是由 Innovasic 公司生产的高性能 8位/16位微控制器,用于替代过时的 Intel 80C186EB 和 80C188EB 系列处理器。这些微控制器被广泛应用于通信、办公自动化、存储系统和工业控制领域,提供了较高的集成度和较低的成本。它们具有低功耗操作模式、直接寻址能力、多个 I/O 口、片上时钟发生器、可编程芯片选择单元、中断控制器、计数器/定时器以及两个集成的串行端口。这些特点使得 IA186EB 和 IA188EB 成为便携式数据采集和通信应用的理想选择。

    技术参数


    - 电源电压: 5.0 V 或 3.3 V
    - 最大时钟频率:
    - 50 MHz @ 5V
    - 32 MHz @ 3.3V
    - 封装形式:
    - 84 引脚 PLCC 封装
    - 80 引脚 PQFP 封装
    - 80 引脚 LQFP 封装
    - 温度范围: -40°C 至 +85°C
    - I/O 接口:
    - 2个 8位 I/O 口(多路复用)
    - 内存容量:
    - 内存:1 Mbyte
    - I/O:64 Kbyte
    - 定时器/计数器: 3个 16位定时器/计数器(可编程)
    - 中断控制器: 可编程
    - 串行接口: 2个 UART(集成波特率发生器)

    产品特点和优势


    IA186EB 和 IA188EB 的主要优势在于其强大的功能和高集成度。低功耗模式(空闲和掉电)使其适合于电池供电的应用。其直接寻址能力和多个 I/O 接口使这些微控制器在处理多任务时更加灵活高效。增强的芯片选择单元和两个多路复用 I/O 口极大地扩展了系统的可配置性。此外,串行通讯功能简化了设备之间的通信,使得 IA186EB 和 IA188EB 在数据采集和通信应用中表现出色。

    应用案例和使用建议


    这些微控制器通常应用于电信设备、工业控制系统以及办公自动化系统中。例如,在工业控制系统中,它们可以用于监控关键参数并实时响应。为了提高效率和可靠性,建议在设计系统时充分考虑低功耗模式的选择和应用,合理配置内存地址空间,并确保外部接口的兼容性。此外,建议在部署前进行充分测试,以验证系统的稳定性和性能。

    兼容性和支持


    IA186EB 和 IA188EB 是 Intel 80C186EB 和 80C188EB 的直接替换品,因此它们与现有的硬件和软件生态系统保持良好的兼容性。客户可以继续使用现有的编译器、汇编程序和仿真工具。厂商提供详尽的技术支持,包括数据手册、样例代码和技术文档等。如需进一步技术支持,可以通过客服热线1-888-824-4184联系厂商。

    常见问题与解决方案


    - 问:如何选择合适的电源电压?
    - 答:根据具体应用场景选择 5.0 V 或 3.3 V 电源。不同电压对时序特性有不同的影响,需参考数据手册中的相应章节。

    - 问:设备运行不稳定怎么办?
    - 答:首先检查电源供应是否稳定,其次确认所有接口信号是否正确配置,最后查看是否存在硬件故障。如有需要,可以联系技术支持团队获取帮助。
    - 问:如何设置低功耗模式?
    - 答:低功耗模式(Idle 和 Power-Down)可通过相应的寄存器配置实现。详细步骤请参阅数据手册中的低功耗管理部分。

    总结和推荐


    综上所述,IA186EB 和 IA188EB 微控制器以其卓越的功能集、广泛的适用性和良好的兼容性脱颖而出。低功耗模式、多通道 I/O 口和高效的内存管理机制使其成为众多应用的理想选择。强烈推荐在需要高性能、多功能且低功耗的场合下使用这些微控制器。

IA186EBPQF80IR2参数

参数
接口类型 UART,USART
数据转换器 -
最大工作供电电压 5.5V
振荡器类型 内部
外设 -
电压-电源(Vcc/Vdd) 3V~5.5V
程序存储器大小 1MB
核心处理器 -
EEPROM大小 -
数据总线宽度 8bit,16bit
RAM大小 -
速度 50MHz
I/O数量 16
程序存储器类型 ROM
最小工作供电电压 3V
内核数 -
最大时钟频率 50MHz
长*宽*高 20mm*14mm*2.72mm
通用封装 PQFP-80
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

IA186EBPQF80IR2厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

IA186EBPQF80IR2数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 微控制器(MCU) ANALOG DEVICES IA186EBPQF80IR2 IA186EBPQF80IR2数据手册

IA186EBPQF80IR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
