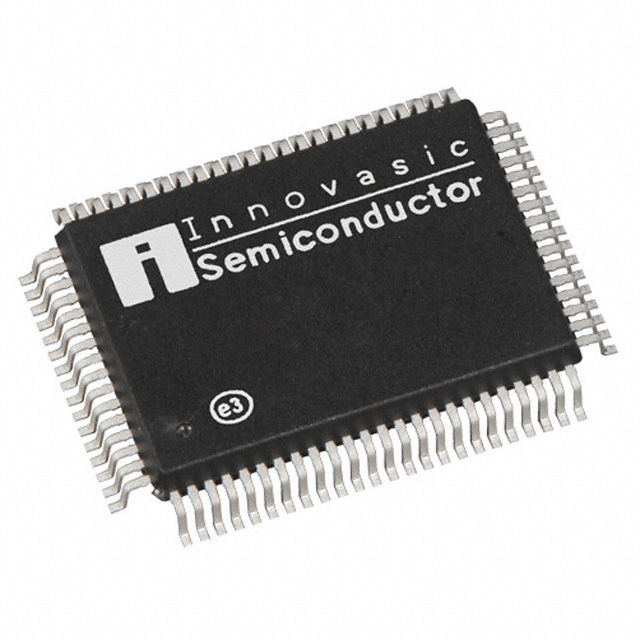

IA188EBPQF80IR2

产品分类: 微控制器(MCU)
厂牌: ANALOG DEVICES
产品描述: 3V~5.5V 50MHz ROM 1MB 内部 16 3V 3.6V,5.5V 50MHz UART,USART 8bit,16bit QFP 贴片安装 20mm*14mm*2.72mm
供应商型号: IA188EBPQF80IR2-ND
供应商:
标准整包数: 1
ANALOG DEVICES 微控制器(MCU) IA188EBPQF80IR2

IA188EBPQF80IR2概述

    IA186EB/IA188EB Microcontrollers: A Comprehensive Overview

    1. 产品简介


    IA186EB/IA188EB 微控制器 是由 Innovasic 公司生产的一系列 8位/16位微控制器,旨在作为 Intel® 80C186EB 和 80C188EB 系列处理器的替代品。这些微控制器采用 Innovasic 的 MILES™(Managed IC Lifetime Extension System)技术,确保与原器件的高度兼容性,甚至包括任何未公开的功能。它们广泛应用于电信、办公自动化和存储、工业控制等领域,为嵌入式系统提供更高的功能性和更低的成本。

    2. 技术参数


    - 工作电压: 5.0 V 或 3.3 V
    - 操作频率:
    - 50 MHz (5V)
    - 32 MHz (3.3V)
    - 内存容量: 直接寻址能力可达 1 MB
    - I/O 端口: 每种 2 个,每个 8 位
    - 芯片选择: 10 个可编程芯片选择
    - 计数器/定时器: 3 个 16 位可编程计数器/定时器
    - 串行通道: 2 个 UART,内置波特率发生器
    具体的技术规格、性能参数和其他电气特性详见数据手册第 4 章《Functional Description》部分。

    3. 产品特点和优势


    IA186EB/IA188EB 微控制器的主要特点和优势如下:
    - 低功耗模式:支持空闲模式(冻结 CPU 时钟但保持外设活动)和掉电模式(冻结所有内部时钟)
    - 低功耗 CPU 核心:静态设计
    - 直接寻址能力:内存 1 MB,I/O 64 KB
    - 增强的芯片选择单元:10 个可编程芯片选择,每个可寻址高达 1 MB
    - 两路串行通信端口:支持同步和异步通信
    - 多功能 I/O 端口:允许基本功能如按键扫描和系统电源控制
    这些特点使 IA186EB/IA188EB 成为便携式数据采集和通信应用的理想选择。

    4. 应用案例和使用建议


    IA186EB/IA188EB 广泛应用于多种场合,例如:
    - 电信行业:用于网络设备的数据处理和通信
    - 工业控制:用于工厂自动化系统的监控和控制
    - 办公自动化:用于打印机、扫描仪等设备的数据管理
    使用建议:
    - 在设计系统时,应充分考虑低功耗模式的应用以节省能源
    - 配合外部存储设备使用时,应合理配置芯片选择单元以实现高效内存管理和扩展
    - 利用串行通信端口进行设备间的数据传输,简化通信过程

    5. 兼容性和支持


    IA186EB/IA188EB 完全兼容原器件,支持各种硬件和软件环境。如果需要更多支持信息,请联系 Innovasic 客户服务热线:1-888-824-4184。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 内存访问错误 | 确认芯片选择设置正确,检查地址线连接 |
    | 串行通信错误 | 检查波特率设置,确保两端匹配 |
    | 低功耗模式失效 | 检查电源电压和电路连接 |
    更多常见问题及解决方案请参见数据手册的 Errata 部分。

    7. 总结和推荐


    总结:IA186EB/IA188EB 微控制器凭借其高集成度、多样化的功能和出色的兼容性,在众多应用领域表现出色。低功耗模式和强大的 I/O 功能使其成为嵌入式系统设计的优选。
    推荐:强烈推荐在各类嵌入式系统中使用 IA186EB/IA188EB 微控制器。通过创新的设计和技术,这些微控制器不仅能满足现有需求,还提供了未来扩展的可能性。

IA188EBPQF80IR2参数

参数
数据转换器 -
内核数 -
EEPROM大小 -
程序存储器大小 1MB
RAM大小 -
最小工作供电电压 3V
数据总线宽度 8bit,16bit
振荡器类型 内部
最大时钟频率 50MHz
电压-电源(Vcc/Vdd) 3V~5.5V
速度 50MHz
程序存储器类型 ROM
I/O数量 16
最大工作供电电压 3.6V,5.5V
外设 -
核心处理器 -
接口类型 UART,USART
长*宽*高 20mm*14mm*2.72mm
通用封装 QFP
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

IA188EBPQF80IR2厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

IA188EBPQF80IR2数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 微控制器(MCU) ANALOG DEVICES IA188EBPQF80IR2 IA188EBPQF80IR2数据手册

IA188EBPQF80IR2封装设计

查看详情并下载
Symbol
Footprint
3D Model
