MAX9122EUE+

产品分类: LVDS芯片
厂牌: ANALOG DEVICES
产品描述: 4 500Mbps TSSOP-16 贴片安装
供应商型号: 2517014
供应商: 海外现货
标准整包数: 1

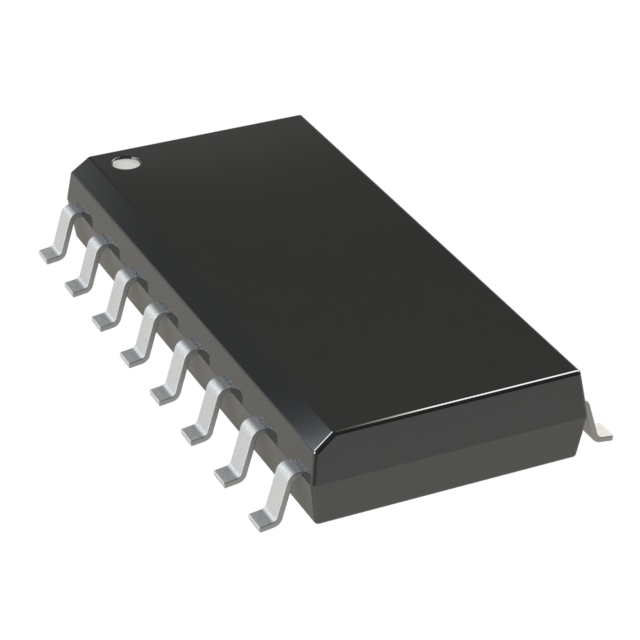

ANALOG DEVICES LVDS芯片 MAX9122EUE+

MAX9122EUE+概述


    产品简介


    MAX9121/MAX9122:四通道低电压差分信号(LVDS)接收器
    MAX9121/MAX9122 是由 Maxim Integrated 生产的四通道低电压差分信号(LVDS)接收器,适用于高速、低功耗及低噪声的应用场景。该系列接收器通过控制阻抗介质实现高达 500 Mbps 的数据传输速率(即 250 MHz),这使得它们特别适合于需要高数据率的应用场合。
    主要功能与应用领域:
    - 高速数据传输,最大数据速率可达 500 Mbps。
    - 支持 LVDS 输入信号,并转换为 LVCMOS 输出。
    - 具备开路输入时保持输出高电平的“安全机制”。
    - 单独的启用输入(EN 和 EN)来控制所有四个通道的激活状态。
    - 可以应用于数字复印机、激光打印机、手机基站、AD 模块、数字交叉连接系统、DSLAM、网络交换机/路由器、背板互连、时钟分配等领域。

    技术参数


    - 数据速率: 最大 500 Mbps (250 MHz)
    - 工作电压: +3.3V
    - 电源电流: 启用状态下最大 15 mA,禁用状态下最大 0.5 mA
    - 传播延迟: 高到低 1.2 到 2.7 ns;低到高 1.2 到 1.79 ns
    - 脉冲偏移: 最大 300 ps
    - 通道间偏移: 最大 400 ps
    - 全通道偏移: 最大 1.5 ns
    - 输入电阻: 90 至 132 欧姆(取决于供电电压)
    - 工作温度范围: -40°C 到 +85°C

    产品特点和优势


    独特功能与优势:
    - 集成终止电阻:MAX9122 内置 107 欧姆的并联终止电阻,减少了额外外部电阻的需求。
    - 简化 PCB 布局:采用流线型引脚排列,减少串扰,简化设计。
    - 符合 ANSI TIA/EIA-644 LVDS 标准。
    - 功耗低:保证数据传输速度的同时,具有非常低的功耗。
    - 强大的噪声抑制能力:由于其较低的电压摆动和优秀的差分信号处理能力,能够有效抑制电磁干扰。
    - 故障安全电路:当输入悬空或短路时,自动设置输出为高电平,防止误判数据。
    应用案例与使用建议
    实际应用场景与使用建议:
    - 数字复印机和激光打印机:LVDS 接收器可以用于高速数据传输,确保打印质量和效率。
    - 手机基站:在这些设备中,数据传输速率和可靠性是关键指标。集成的终止电阻有助于减少反射和优化信号完整性。
    - 网络设备:如网络交换机和路由器,这些应用要求高速、低功耗的数据通信。采用流线型引脚布局可以减少串扰,提高整体性能。
    优化方案:
    - 确保 VCC 引脚周围安装高频表面贴装陶瓷电容器,以提高电源稳定性。
    - 在设计 PCB 时,将差分信号线尽可能靠近且保持恒定距离,以避免阻抗不匹配带来的信号质量问题。
    - 避免 90° 转弯和使用较少的过孔,减少信号路径上的阻抗不连续性。

    兼容性和支持


    兼容性:
    - MAX9121/MAX9122 与 DS90LV048A 引脚兼容,便于直接替换现有设备。
    支持和维护:
    - Maxim Integrated 提供全面的技术文档和评估工具,如 EVALUATION KIT,方便用户快速了解产品特性和应用细节。

    常见问题与解决方案


    常见问题及解决方法:
    - Q: 如何判断输出端是否处于高阻态?
    - A: 查看 EN 和 EN 输入的状态,若其中之一为高电平,则输出处于高阻态。
    - Q: 设备在极端温度下表现如何?
    - A: 设备可在 -40°C 到 +85°C 的温度范围内正常工作,但需注意在高温度环境下,连续功耗限制需要适当降额。
    - Q: 如何正确选择外接终止电阻值?
    - A: 外部终止电阻的选择应当与传输线的特征阻抗相匹配,推荐范围在 90Ω 到 132Ω 之间。

    总结和推荐


    综合评估:
    MAX9121/MAX9122 四通道低电压差分信号接收器凭借其卓越的性能、易用性和高可靠性,在众多应用领域展现了显著的优势。无论是数字复印机、激光打印机还是网络设备,这些接收器都能提供稳定的高数据传输性能。因此,强烈推荐这一系列的产品给需要高速、可靠数据传输解决方案的设计者们。
    本文通过对 MAX9121/MAX9122 四通道低电压差分信号接收器的产品特性、技术参数、应用场景和使用建议等方面的详细介绍,希望可以帮助用户更好地理解和应用这款高性能的电子元件。

MAX9122EUE+参数

参数
差分输入低阈值电压 -
最大工作频率 -
输入信号类型 -
最小工作供电电压 -
接收器数量 4
最小工作频率 -
数据速率 500Mbps
输出信号类型 -
差分输入高阈值电压 -
最大工作供电电压 -
驱动器数 -
最大传输延迟时间 -
典型供电电流 -
通用封装 TSSOP-16
安装方式 贴片安装
零件状态 在售
包装方式 管装

MAX9122EUE+厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

MAX9122EUE+数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LVDS芯片 ANALOG DEVICES MAX9122EUE+ MAX9122EUE+数据手册

MAX9122EUE+封装设计

查看详情并下载
Symbol
Footprint
3D Model
