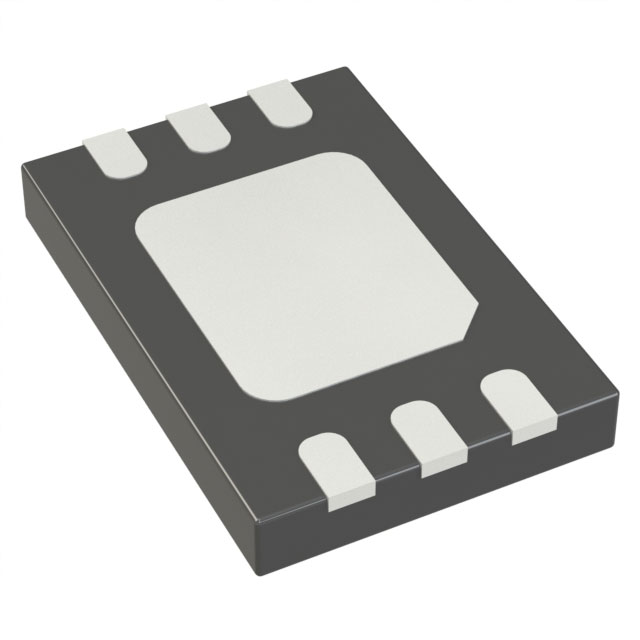

LTC6994HDCB-2#TRMPBF

产品分类: 延迟线
厂牌: ANALOG DEVICES
产品描述: 1μs~33.6s 8 1 2.25V 5.5V DFN-6 贴片安装,黏合安装 2mm(长度)
供应商型号: 4210538
供应商: 海外现货
标准整包数: 1
ANALOG DEVICES 延迟线 LTC6994HDCB-2#TRMPBF

LTC6994HDCB-2#TRMPBF概述

    LTC6994-1/LTC6994-2 延迟块及去抖动器产品技术手册

    1. 产品简介


    LTC6994-1 和 LTC6994-2 是 Analog Devices 公司生产的延迟块和去抖动器,属于 TimerBlox® 家族的一员。这些设备能够提供可编程的延迟时间,范围从 1 微秒到 33.6 秒。通过设置一个外部电阻 RSET,可以调整内部主时钟的频率,进而控制延迟时间。LTC6994 系列产品广泛应用于噪声辨别、脉冲校验、延时匹配、开关去抖动等领域。

    2. 技术参数


    - 延迟范围:1 微秒至 33.6 秒
    - 延迟精度:
    - 对于大于 512 微秒的延迟,误差<2.3%
    - 对于 8 至 512 微秒的延迟,误差<3.4%
    - 对于 1 至 8 微秒的延迟,误差<5.1%
    - 电源电压范围:2.25V 至 5.5V
    - 工作温度范围:
    - 标准型号:–40°C 至 85°C
    - 扩展型号:–40°C 至 125°C
    - 汽车级型号:–55°C 至 125°C
    - 启动时间:500 微秒
    - 供电电流:
    - 10 微秒延迟:70 微安(标准),65 微安(扩展)
    - 输出驱动能力:CMOS 输出,源/sink 电流 20 毫安
    - 封装形式:6 引脚塑料薄型双排直插式封装(DFN)和 6 引脚塑料小外形晶体管(TSOT-23)

    3. 产品特点和优势


    - 高精度延迟:延迟精度在不同延迟范围内表现出色,最高精度可达 ±1.7%。
    - 宽温范围操作:支持从极低到极高温度的应用,尤其是汽车级型号,能够在极端环境下稳定工作。
    - 低功耗:即使在最大延迟下也保持较低供电电流,适合便携和电池供电设备。
    - 灵活性:可通过外部电阻设置不同的延迟时间和延迟组合,满足多样化的应用场景需求。
    - 去抖动功能:LTC6994-2 版本支持同时延迟上升和下降边沿,并可选择性反转输出信号,有助于减少噪声干扰。

    4. 应用案例和使用建议


    应用场景:
    - 噪声辨别和脉冲校验:可用于检测和处理高频噪声,提高信号质量。
    - 延时匹配和开关去抖动:适用于各种需要精确延时和抑制机械开关噪声的场合。
    使用建议:
    - 在设计时,应注意根据具体应用需求选择合适的延迟范围和精度。
    - 考虑到环境温度变化可能对延迟精度产生影响,应在设计中预留一定的余量。
    - 对于电源电压波动较大的场合,应选择具有较高电源电压容差的产品版本。

    5. 兼容性和支持


    - 兼容性:与常见的逻辑电路和微控制器接口兼容。
    - 支持:Analog Devices 提供详尽的技术文档和应用指南,便于开发者进行设计和调试。

    6. 常见问题与解决方案


    问题1:延迟精度不稳定。
    解决方案:检查外部电阻 RSET 是否正确连接并符合要求的阻值。
    问题2:电源电流过高。
    解决方案:确认电源电压是否在规定范围内,避免超过额定电压使用。

    7. 总结和推荐


    LTC6994-1/LTC6994-2 提供了高精度、灵活配置的延迟功能,并且具有出色的稳定性,尤其适合于复杂和严苛的应用环境。无论是在便携设备还是车载系统中,这些器件都能提供可靠和高效的表现。因此,我们强烈推荐在需要精准延迟和去抖动的应用中使用 LTC6994 系列产品。

LTC6994HDCB-2#TRMPBF参数

参数
最大工作供电电压 5.5V
最小工作供电电压 2.25V
独立延迟数 1
抽头增量 -
抽头数量 8
第一抽头延迟时间 -
可用总延迟 1μs~33.6s
长*宽*高 2mm(长度)
通用封装 DFN-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
