DS1124U-25+T

产品分类: 延迟线
厂牌: ANALOG DEVICES
产品描述: 83.75ns 0.25ns 256 1 20ns 贴片安装,黏合安装 3mm(宽度)
供应商型号: DS1124U-25+T
供应商: 期货订购
标准整包数: 3000

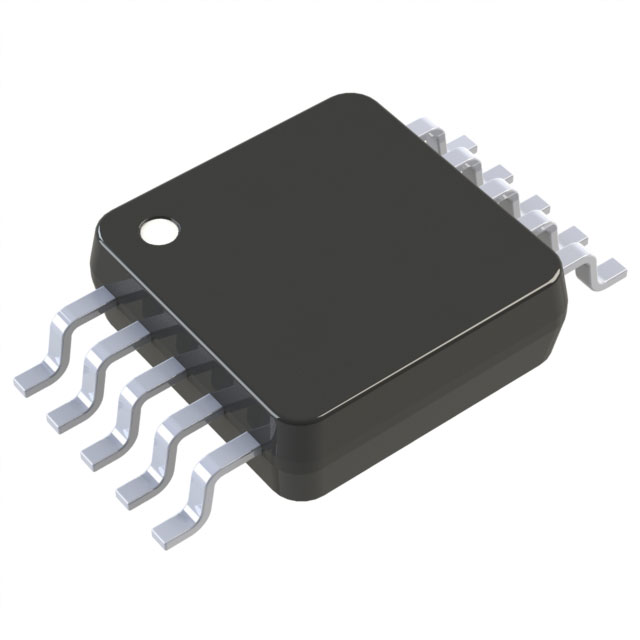

ANALOG DEVICES 延迟线 DS1124U-25+T

DS1124U-25+T概述


    产品简介




    DS1124:8位可编程定时元件

    DS1124 是一款8位可编程定时元件,设计用于各种电信号处理任务。该元件通过一个3线串行接口进行编程,允许用户设置256种不同的延迟间隔。DS1124适用于多种应用,包括液晶电视(LCD)、电信、数字测试设备、数字视频投影、信号发生器和分析仪等领域。


    技术参数




    - 供电电压:4.75V 至 5.25V
    - 输入逻辑电平:
    - 高电平:VCC + 0.3V
    - 低电平:0.0V 至 0.8V
    - 输入频率:高达10MHz
    - 步长:0.25ns
    - 总延迟范围:20ns 至 84ns
    - 非线性误差:±3ns
    - 输出电流:
    - 高电平:-1.0mA 至 4.0mA
    - 低电平:-8.0mA 至 8.0mA
    - 温度范围:-40°C 至 +85°C


    产品特点和优势




    DS1124 具有以下显著特点和优势:

    - 高精度延迟:步长为0.25ns,确保了极高的延迟精度。
    - 易于集成:通过3线串行接口进行编程,简化了系统设计。
    - 多功能性:可以配置延迟信号超过一个周期,以实现更复杂的时序控制。
    - 兼容性强:CMOS/TTL兼容,能够方便地与现有的数字电路接口。


    应用案例和使用建议




    应用案例:

    - 液晶电视:用于控制图像信号的时序,确保图像质量。
    - 电信设备:用于信号同步和传输。
    - 数字测试设备:用于测试各种信号的延迟和时序。

    使用建议:

    - 电源去耦:使用0.01µF和0.1µF陶瓷电容对电源进行去耦,确保稳定运行。
    - 环境适应性:在极端环境下使用时,注意检查温度和电压范围,确保稳定工作。


    兼容性和支持




    - 兼容性:支持CMOS和TTL接口,可以与多种数字电路轻松集成。
    - 厂商支持:提供详细的技术文档和软件支持,帮助用户快速上手。


    常见问题与解决方案




    问题1:无法正确读取Q引脚的数据。

    解决方案:确保微处理器在读取Q值后将其写回D引脚,然后再进行下一个读取操作。

    问题2:输出信号不稳定。

    解决方案:检查电源和接地连接是否稳固,确认所有电容都已正确放置并去耦良好。


    总结和推荐




    DS1124 是一款功能强大且高度可靠的8位可编程定时元件,适用于多种应用场合。其高精度延迟、易于编程的特性以及广泛的温度适应性使其成为数字信号处理领域的理想选择。强烈推荐在需要精细时序控制的应用中使用 DS1124。

DS1124U-25+T参数

参数
抽头增量 0.25ns
抽头数量 256
第一抽头延迟时间 20ns
可用总延迟 83.75ns
最大工作供电电压 -
最小工作供电电压 -
独立延迟数 1
长*宽*高 3mm(宽度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

DS1124U-25+T厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1124U-25+T数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 延迟线 ANALOG DEVICES DS1124U-25+T DS1124U-25+T数据手册

DS1124U-25+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 34.1374
6000+ ¥ 33.2695
9000+ ¥ 32.4016
库存: 7000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 102412.2
