LTC6994IDCB-2#TRMPBF

产品分类: 延迟线
厂牌: ANALOG DEVICES
产品描述: 1μs~33.6s 8 1 2.25V 5.5V DFN 贴片安装 2mm(长度)*3mm(宽度)
供应商型号: LTC6994IDCB-2#TRMPBF
供应商: 期货订购
标准整包数: 1000

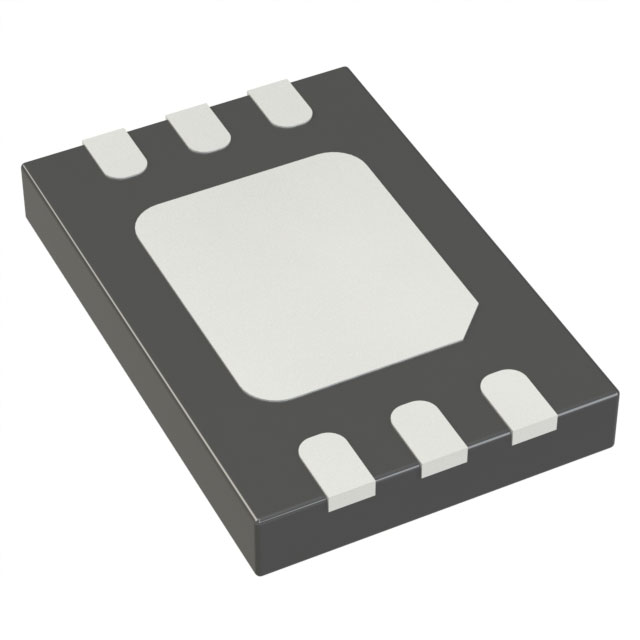

ANALOG DEVICES 延迟线 LTC6994IDCB-2#TRMPBF

LTC6994IDCB-2#TRMPBF概述

    LTC6994-1/LTC6994-2 技术手册综述

    1. 产品简介


    LTC6994-1 和 LTC6994-2 是由 Analog Devices 公司开发的可编程延迟块,属于 TimerBlox® 家族的一部分。这两个型号可以提供从 1 微秒到 33.6 秒的延迟时间。它们适用于各种需要精确延时控制的应用场合,如噪声鉴别器、脉冲合格器、开关去抖动、延迟匹配等。

    2. 技术参数


    - 延迟范围: 1微秒至33.6秒
    - 配置电阻: 1至3个电阻
    - 最大延迟误差:
    - 延迟 > 512微秒:< 2.3%
    - 延迟 8微秒至512微秒:< 3.4%
    - 延迟 1微秒至8微秒:< 5.1%
    - 工作电压: 2.25V 至 5.5V
    - 电源电流: 在 10微秒延迟时为 70微安
    - 启动时间: 500微秒
    - CMOS输出驱动器: 输出源/灌电流达20毫安
    - 工作温度范围: -55°C 至 125°C
    - 封装形式: 低轮廓(1mm)SOT-23(ThinSOT™)和 2mm x 3mm DFN

    3. 产品特点和优势


    - 灵活的延迟设置: 可通过内部主振荡器和可编程时钟分频器 NDIV 设置从 1 到 221 的延迟。
    - 高精度: 最大延迟误差低至 ±2.3%,延迟变化随温度和电压的变化较小。
    - 多模式选择: LTC6994-1 可以延迟单边沿,LTC6994-2 可以延迟双边沿并具有输出反转功能。
    - 动态调整能力: 通过控制电压动态调整延迟时间。
    - 低功耗: 工作电流低,适合电池供电设备。
    - 宽温度范围: 适用于高振动和高加速度环境,广泛应用于汽车电子等苛刻环境。


    4. 应用案例和使用建议


    - 延迟模块: 在工业自动化系统中用于实现定时操作。
    - 噪声鉴别器: 在信号处理中作为脉冲合格器。
    - 去抖动电路: 用于开关设备,保证开关操作的稳定性。
    - 便携设备: 在便携式和电池供电设备中表现出色,确保长寿命和高可靠性。
    使用建议:
    - 确保在实际应用中根据需求正确配置电阻值以获得所需的延迟时间。
    - 选择合适的封装以满足不同应用的需求,如低轮廓 SOT-23 适用于空间受限的设计。

    5. 兼容性和支持


    - 兼容性: 可以与其他电子元件无缝集成,支持多种供电电压范围。
    - 支持和维护: Analog Devices 提供全面的技术支持和售后保障,包括详尽的产品文档和专业的技术支持团队。

    6. 常见问题与解决方案


    - 问题: 输出延迟时间不准确。
    - 解决办法: 检查 RSET 电阻值是否正确设置,并确认输入信号频率符合要求。
    - 问题: 输出不稳定。
    - 解决办法: 检查电源电压是否稳定,并确保电路中的电容和负载阻抗适配。

    7. 总结和推荐


    LTC6994-1 和 LTC6994-2 是高性能的可编程延迟芯片,具备精准的延迟控制能力和广泛的温度适应性。无论是工业自动化还是消费电子产品,这些器件都能发挥重要作用。因此,强烈推荐在各种需要精确延迟控制的应用中使用。
    如果您有任何疑问或需要进一步的支持,欢迎联系 Analog Devices 的技术支持团队。

LTC6994IDCB-2#TRMPBF参数

参数
最小工作供电电压 2.25V
独立延迟数 1
抽头增量 -
抽头数量 8
第一抽头延迟时间 -
可用总延迟 1μs~33.6s
最大工作供电电压 5.5V
长*宽*高 2mm(长度)*3mm(宽度)
通用封装 DFN
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LTC6994IDCB-2#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC6994IDCB-2#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 延迟线 ANALOG DEVICES LTC6994IDCB-2#TRMPBF LTC6994IDCB-2#TRMPBF数据手册

LTC6994IDCB-2#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 22.0542
2000+ ¥ 21.4935
3000+ ¥ 20.9328
库存: 10000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 22054.2
