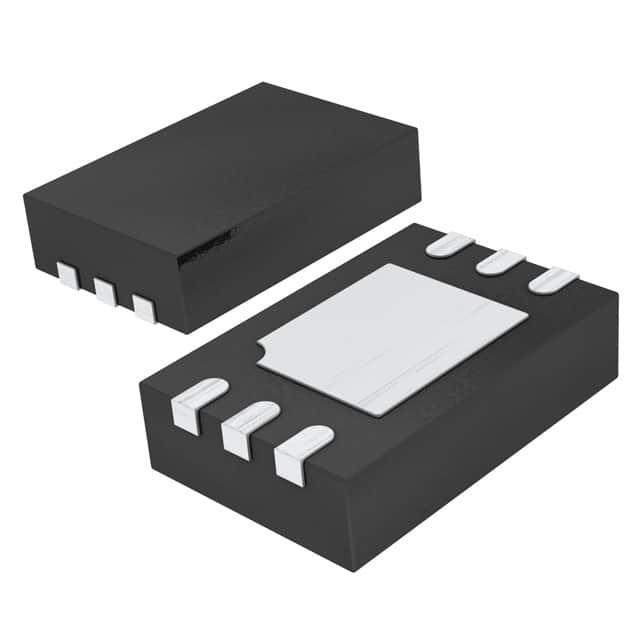

LTC6994CDCB-2#TRPBF

产品分类: 延迟线
厂牌: ANALOG DEVICES
产品描述: 1μs~33.6s 8 1 2.25V 5.5V DFN 贴片安装,黏合安装 2mm(长度)
供应商型号: LTC6994CDCB-2#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 延迟线 LTC6994CDCB-2#TRPBF

LTC6994CDCB-2#TRPBF概述


    产品简介


    LTC6994-1 和 LTC6994-2:可编程延迟块
    LTC6994 系列是凌力尔特(现为 ADI)生产的多功能硅定时装置。该系列中的 LTC6994-1 和 LTC6994-2 是可编程延迟块,提供从 1 微秒到 33.6 秒的延迟范围。这两种器件是 TimerBlox 家族的一部分,主要用于延时、脉冲整形和其他定时应用。
    主要功能
    - 可编程延迟时间:通过一个外部电阻(RSET)来设定延迟时间。
    - 灵活配置:可通过编程内部分频器(NDIV)来选择延迟倍数。
    - 动态调整:可以通过控制电压动态调整延迟时间。
    - 低功耗:静态电流低,适用于便携和电池供电设备。
    - 宽工作温度范围:适用于高振动和高加速度环境。
    - 汽车级认证:符合 AEC-Q100 标准,适用于汽车应用。
    应用领域
    - 噪声抑制:作为噪声鉴别器和脉冲定标器。
    - 开关去抖动:用于开关的去抖动处理。
    - 系统启动:作为系统启动电路的一部分。
    - 电机控制:用于电机控制中的延时处理。
    - 汽车应用:在汽车传感器和执行器之间进行信号同步。

    技术参数


    - 延迟时间:1 微秒至 33.6 秒。
    - 延迟精度:对于大于 512 微秒的延迟,误差小于 2.3%;对于 8 微秒至 512 微秒的延迟,误差小于 3.4%;对于 1 微秒至 8 微秒的延迟,误差小于 5.1%。
    - 电源电压:2.25V 至 5.5V。
    - 静态电流:70 微安(延迟时间为 10 微秒时),最大电流为 200 微安。
    - 工作温度范围:商业级(-40°C 至 85°C)、工业级(-40°C 至 125°C)、扩展工业级(-55°C 至 125°C)。
    - 封装:低轮廓 SOT-23(ThinSOT™)和 2mm × 3mm DFN 封装。

    产品特点和优势


    - 可编程性:通过简单的外部电阻即可设置延迟时间,灵活性高。
    - 低功耗:低静态电流设计,适合便携和电池供电设备。
    - 高可靠性:通过 AEC-Q100 认证,适用于汽车应用。
    - 宽温域:宽工作温度范围(商业、工业和扩展工业级),适应恶劣环境。
    - 高速响应:延迟时间短,适用于高速应用场合。

    应用案例和使用建议


    应用案例
    - 电机控制:在电机控制系统中,LTC6994-1 和 LTC6994-2 可以用来确保控制信号的精准延时,提高系统的稳定性。
    - 开关去抖动:LTC6994-2 特别适合开关去抖动,它可以延迟并反转信号,防止机械开关因抖动而引起的误操作。
    - 传感器信号同步:在传感器系统中,LTC6994-1 可以用于精确的时间延迟,以确保多个传感器之间的信号同步。
    使用建议
    - 选型建议:根据具体应用需求选择合适的延迟时间和工作电压。
    - 优化建议:结合具体的应用场景,考虑选用适当的 RSET 值以获得最佳的延迟精度。
    - 电路设计:在 PCB 设计时,注意电源和接地线的布局,以减少噪声干扰。

    兼容性和支持


    - 兼容性:LTC6994-1 和 LTC6994-2 可以方便地与其他模拟电路集成,且与其他同类产品相比,具有更高的精度和更低的功耗。
    - 技术支持:ADI 提供详尽的技术文档和工具支持,例如 TimerBlox Web-Based Design Tool,可以帮助用户快速上手并实现复杂的设计。

    常见问题与解决方案


    - 问题:延迟精度不够稳定。
    - 解决方案:检查电源电压和工作温度是否在规范范围内,确保外部电阻(RSET)的选择正确。
    - 问题:静态电流过大。
    - 解决方案:选择适当的延迟倍数(NDIV),减小静态电流。
    - 问题:信号输出不一致。
    - 解决方案:检查输入信号的质量,确保信号幅度和频率在规定的范围内。

    总结和推荐


    LTC6994-1 和 LTC6994-2 在精度、稳定性、低功耗以及宽工作温度范围方面表现出色。特别是在高振动和高加速环境下,其性能非常可靠。它特别适合应用于需要精确时间延迟的电机控制、开关去抖动和传感器信号同步等领域。基于其广泛的适用性和优良的性能,强烈推荐使用此系列器件。对于需要严苛条件下的高可靠性的应用,可以选择工业级甚至扩展工业级的产品,以确保系统的长期稳定运行。

LTC6994CDCB-2#TRPBF参数

参数
独立延迟数 1
抽头增量 -
抽头数量 8
第一抽头延迟时间 -
可用总延迟 1μs~33.6s
最大工作供电电压 5.5V
最小工作供电电压 2.25V
长*宽*高 2mm(长度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
