首页  >  产品百科  >  DS1135LU-30+T

DS1135LU-30+T

产品分类: 延迟线
厂牌: ANALOG DEVICES
产品描述: 30ns 3 30ns 贴片安装,黏合安装 3mm(宽度)
供应商型号: Y-DS1135LU-30+T
供应商: 期货订购
标准整包数: 3000

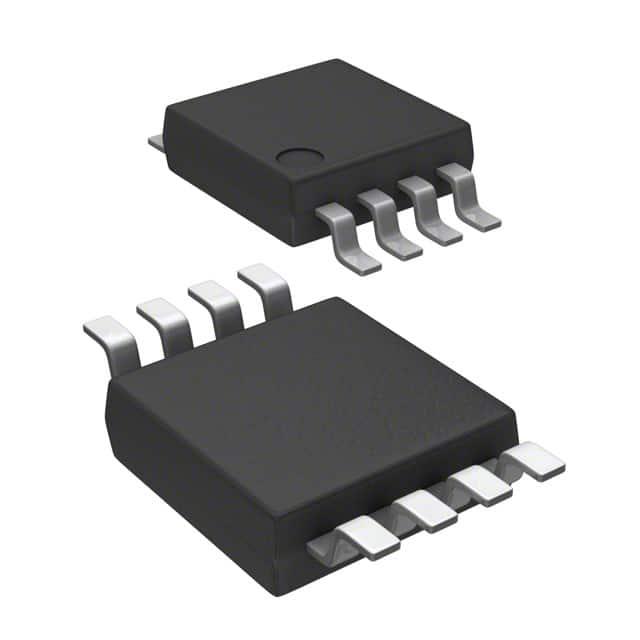

ANALOG DEVICES 延迟线 DS1135LU-30+T

DS1135LU-30+T概述


    产品简介




    DS1135L 3V 3-in-1高精度硅延迟线 是一款低功耗、高性能的电子元器件,专为需要精确时间控制的应用而设计。该系列产品包括三个独立的逻辑缓冲延迟,在一个封装内提供高性能的延迟线解决方案。DS1135L 采用全硅结构,具有高可靠性、稳定性和精准度。其主要特点是在不同温度和电压范围内表现一致,适用于商业和工业温度范围内的应用。该器件广泛应用于各种领域,如通信、测试仪器和消费电子。


    技术参数




    - 供应电压:VCC = 2.7V 到 3.6V
    - 工作温度范围:-40°C 到 +85°C
    - 输入脉冲宽度:最小 100% 延迟值(纳秒)
    - 输入至输出延迟:tPLH, tPHL 参见下表
    - 输出上升/下降时间:2.0 ns 到 2.5 ns
    - 电源启动时间:1 ms
    - 输入电容:CIN ≤ 10 pF

    表 1: 延迟表 (tPLH, tPHL)


    | 器件型号 | 每个输出的延迟(ns) | 初始容差(±) | 温度和电压容差(±) |
    |--------|------------------|-------------|-------------------|
    | DS1135LZ-10+ | 10/10/10 | ±1.0ns | ±2.0ns / ±3.0ns |
    | DS1135LZ-12+ | 12/12/12 | ±1.0ns | ±2.0ns / ±3.0ns |
    | DS1135LZ-15+ | 15/15/15 | ±1.0ns | ±2.5ns / ±4.0ns |
    | DS1135LZ-20+ | 20/20/20 | ±1.0ns | ±2.5ns / ±4.0ns |
    | DS1135LZ-25+ | 25/25/25 | ±1.5ns | ±3.0ns / ±5.0ns |
    | DS1135LZ-30+ | 30/30/30 | ±1.5ns | ±3.0ns / ±5.0ns |


    产品特点和优势




    - 全硅定时电路:提供高可靠性和稳定性。
    - 三个独立的缓冲延迟:允许更灵活的时间控制。
    - 温度和电压稳定性:确保在整个温度和电压范围内性能稳定。
    - 输入对称性保护:通过领先和尾随边沿精度保留输入信号的对称性。
    - 耐焊接性和可再流焊性:支持自动焊接工艺。
    - 符合商业和工业温度标准:确保广泛的适用性。


    应用案例和使用建议




    应用案例


    DS1135L 适用于需要高精度延迟的应用场景,如通信系统中的时钟同步、测试仪器中的信号延时测量等。它常用于需要在特定时间点触发操作的系统中。

    使用建议


    为了保证最佳性能,请遵循以下建议:

    - 确保输入信号的脉宽不小于最小要求,以避免过度延时导致的错误。
    - 在进行焊接前,确保温度和电流不超过绝对最大额定值,以免损坏器件。
    - 尽可能使用高质量的输入源,以减少噪声对延迟准确性的影响。


    兼容性和支持




    DS1135L 采用 SO8 封装,支持带状和卷盘包装,方便自动化生产和集成。对于其他电子元器件的兼容性,建议参考产品手册中的测试条件和电气特性。


    常见问题与解决方案




    1. 问题:无法实现预期的延迟时间。
    - 解决方案:检查输入脉宽是否满足要求,调整外部电路或信号源以匹配延迟时间需求。

    2. 问题:输入信号不准确。
    - 解决方案:检查输入信号源,确保其电平和上升/下降时间符合规范。


    总结和推荐




    DS1135L 高速硅延迟线是一款非常出色的电子元器件,具有高性能、高稳定性和高可靠性。其多个独立的延迟通道使得它能够适应多种应用场景。推荐在需要高精度时间控制的应用中使用,特别是通信和测试仪器等领域。尽管价格相对较高,但其优异的性能和可靠性使其成为值得投资的选择。

DS1135LU-30+T参数

参数
第一抽头延迟时间 30ns
可用总延迟 30ns
最大工作供电电压 -
最小工作供电电压 -
独立延迟数 3
抽头增量 -
抽头数量 -
长*宽*高 3mm(宽度)
安装方式 贴片安装,黏合安装
零件状态 新设计不推荐
包装方式 散装,卷带包装

DS1135LU-30+T厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

DS1135LU-30+T数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 延迟线 ANALOG DEVICES DS1135LU-30+T DS1135LU-30+T数据手册

DS1135LU-30+T封装设计

查看详情并下载
Symbol
Footprint
3D Model
