CY2308SXC-1T

产品分类: 延迟线
产品描述: 3V 3.6V SOP
供应商型号: Q-CY2308SXC-1T
供应商: 期货订购
标准整包数: 2500
INFINEON TECHNOLOGIES 延迟线 CY2308SXC-1T

CY2308SXC-1T概述

    CY2308 3.3 V Zero Delay Buffer 技术手册概述

    1. 产品简介


    CY2308是一款3.3V零延迟缓冲器,由Cypress Semiconductor Corporation制造。它主要用于PC、工作站、数据通信和电信以及其他高性能应用中高频率时钟信号的分发。该缓冲器的特点是能够提供精确的时钟同步和零延迟输出。

    2. 技术参数


    - 工作频率范围:10 MHz到133 MHz
    - 典型周期间抖动:75 ps(15 pF,66 MHz)

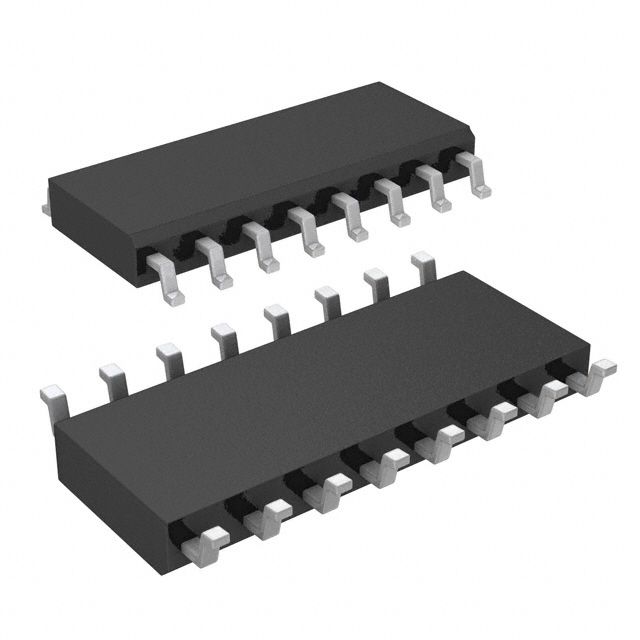

    - 封装形式:16引脚SOIC和16引脚TSSOP
    - 供电电压:3.3V
    - 工作温度范围:商业级(0°C至70°C)和工业级(-40°C至85°C)
    - 输入输出延迟:输入到输出的延迟小于250 ps,输出到输出的延迟小于200 ps
    - 电源电流:无负载条件下最大电流为45 mA(商业级)

    3. 产品特点和优势


    - 零延迟输出:通过反馈输入(FBK)调整负载,可实现零输入输出延迟。
    - 多配置选择:五种不同配置,每种配置都有不同的频率输出能力。
    - 低偏斜输出:输出之间偏斜小于200 ps,确保同步精度。
    - 三态输出控制:可通过两个选择输入(S1和S2)控制两个输出组(Bank A和Bank B)。
    - 节能模式:在没有输入时自动进入休眠状态,降低功耗至25 μA。

    4. 应用案例和使用建议


    - 数据中心:用于服务器集群间的时钟同步。
    - 网络设备:在路由器和交换机中作为高频率时钟分配器。
    - 工业自动化:在复杂的控制系统中保持多个设备间的时钟同步。
    使用建议:
    - 确保所有输出在相同的负载下以减少偏斜。
    - 根据实际应用场景选择合适的配置型号。
    - 考虑散热设计以确保在高温环境下正常工作。

    5. 兼容性和支持


    - 兼容性:可以与同一参考时钟源下的其他CY2308设备协同工作,保证输出时钟之间的同步误差小于700 ps。
    - 支持:制造商提供详细的技术文档和应用指南,包括设计支持、测试电路和故障排除工具。

    6. 常见问题与解决方案


    - 问题:在高频率应用中输出波形失真。
    - 解决方案:增加负载电容以减小上升和下降时间,提高稳定性。

    - 问题:无法进入节能模式。
    - 解决方案:检查REF输入端是否有连续的上升沿信号,确保PLL正常运行。

    7. 总结和推荐


    综上所述,CY2308是一款高效能、多功能的零延迟缓冲器,适用于多种高要求的应用场合。它的高灵活性、低延迟和良好的兼容性使其成为同类产品中的佼佼者。推荐在需要高精度时钟同步的场合中使用。
    希望以上内容对您了解CY2308产品及其应用有所帮助。如果您有任何进一步的问题或需要更详细的信息,请随时联系我们。

CY2308SXC-1T参数

参数
抽头增量 -
抽头数量 -
第一抽头延迟时间 -
可用总延迟 -
最大工作供电电压 3.6V
最小工作供电电压 3V
独立延迟数 -
通用封装 SOP
包装方式 卷带包装

CY2308SXC-1T厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

CY2308SXC-1T数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 延迟线 INFINEON TECHNOLOGIES CY2308SXC-1T CY2308SXC-1T数据手册

CY2308SXC-1T封装设计

查看详情并下载
Symbol
Footprint
3D Model
