LTC6994MPS6-2#TRMPBF

产品分类: 延迟线
厂牌: ANALOG DEVICES
产品描述: 1μs~33.6s 8 1 2.25V 5.5V TSOT-23-6 贴片安装,黏合安装 2.9mm(长度)
供应商型号: 4210539
供应商: 海外现货
标准整包数: 1

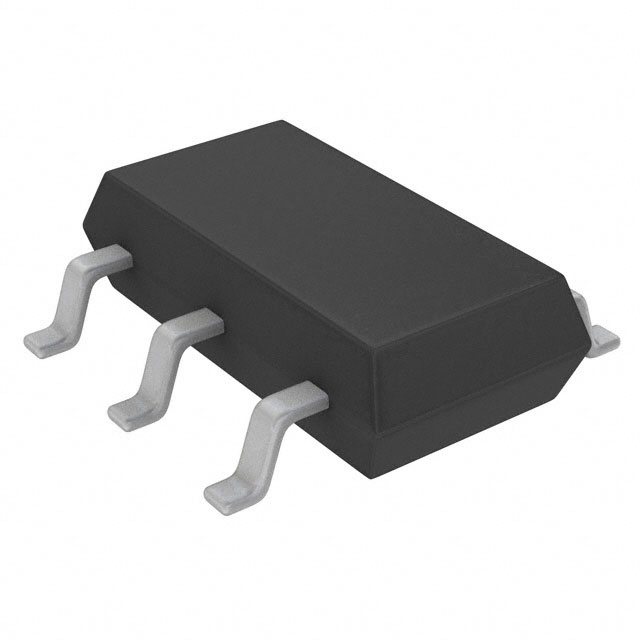

ANALOG DEVICES 延迟线 LTC6994MPS6-2#TRMPBF

LTC6994MPS6-2#TRMPBF概述


    产品简介


    LTC6994-1/LTC6994-2是来自TimberBlox家族的一系列可编程延迟块,具有广泛的延时范围(从1微秒到33.6秒)。这类器件适用于需要精确时间控制的应用场合,例如信号滤波、脉冲处理以及电路调试。这些芯片采用紧凑型封装设计,可在广泛的温度范围内正常运行,特别适合高振动和高加速度环境中的应用。

    技术参数


    - 延时范围:1微秒到33.6秒。
    - 精度误差:
    - 当延迟大于512微秒时,误差<2.3%。
    - 当延迟在8微秒至512微秒之间时,误差<3.4%。
    - 当延迟在1微秒至8微秒之间时,误差<5.1%。
    - 操作电压范围:2.25V至5.5V。
    - 启动时间:500微秒。
    - 输出驱动:CMOS输出,可提供/吸收电流20毫安。
    - 工作温度范围:-55°C至125°C。
    - 尺寸及封装:小型低剖面SOT-23 (1毫米) 和2毫米x 3毫米DFN封装。
    - 认证:AEC-Q100标准,适用于汽车应用。

    产品特点和优势


    - 延时灵活性:通过外部电阻设置,可以精确控制延时时间,且延时值可动态调整。
    - 宽温度范围:能够在极端温度下稳定运行,适用范围广。
    - 可靠性:采用AEC-Q100认证,确保高可靠性,适用于汽车等要求高的场合。
    - 低功耗:工作时的功耗低,特别适合电池供电的应用。
    - 紧凑设计:小巧封装使设计更加灵活,适应各种空间受限的应用。

    应用案例和使用建议


    应用场景:
    1. 脉冲发生器:可作为单次脉冲发生器,用于控制系统中的定时事件。
    2. 开关/继电器消抖:用于处理开关和继电器中的噪声,提高系统的稳定性。
    3. 边沿检测器:可用于边沿检测和信号过滤,增强系统鲁棒性。
    使用建议:
    - 优化布局:由于芯片对噪声敏感,应注意电源和接地线的布局,减少外部干扰。
    - 选择合适的RSET电阻:根据需求计算出合适的RSET值以达到所需的延时精度。
    - 配置DIVCODE:通过调整DIVCODE来改变延时倍数,使其满足不同的应用需求。

    兼容性和支持


    兼容性:
    - 与其它设备兼容:LTC6994系列产品可以轻松集成到现有系统中,无需大幅改动现有硬件设计。
    - 配套工具:提供TimerBlox LTC6994: Delay Web-Based Design Tool,简化设计流程。
    支持:
    - 技术支持:联系厂商获取技术支持,确保及时解决问题。
    - 维修服务:产品经过严格测试,提供可靠的质量保证。

    常见问题与解决方案


    问题1:如何确定合适的RSET电阻值?
    解决方案:使用公式\[RSET = \frac{50k\Omega \cdot tDELAY}{NDIV}\]来计算并选择最接近的标称值。
    问题2:输入信号不稳定会影响延时精度吗?
    解决方案:可以通过增加额外的电容和电阻进行滤波处理,以减小信号波动的影响。

    总结和推荐


    总结:
    - LTC6994-1/LTC6994-2提供了一种高性能、灵活的延时解决方案,广泛应用于各种需要精确延时的场合。
    - 它的紧凑设计、广泛的温度适应能力和可靠的AEC-Q100认证使其成为汽车电子和其他高可靠性需求应用的理想选择。
    推荐:
    鉴于其广泛的应用范围、良好的性能和可靠的支持服务,强烈推荐在涉及延时功能的项目中选用LTC6994-1/LTC6994-2。

LTC6994MPS6-2#TRMPBF参数

参数
最小工作供电电压 2.25V
独立延迟数 1
抽头增量 -
抽头数量 8
第一抽头延迟时间 -
可用总延迟 1μs~33.6s
最大工作供电电压 5.5V
长*宽*高 2.9mm(长度)
通用封装 TSOT-23-6
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTC6994MPS6-2#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC6994MPS6-2#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 延迟线 ANALOG DEVICES LTC6994MPS6-2#TRMPBF LTC6994MPS6-2#TRMPBF数据手册

LTC6994MPS6-2#TRMPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 104.2601
10+ ¥ 81.1503
25+ ¥ 71.633
100+ ¥ 60.85
250+ ¥ 59.7869
500+ ¥ 59.2554
1000+ ¥ 58.7238
库存: 829
起订量: 15 增量: 1
交货地:
最小起订量为:10
合计: ¥ 811.5
