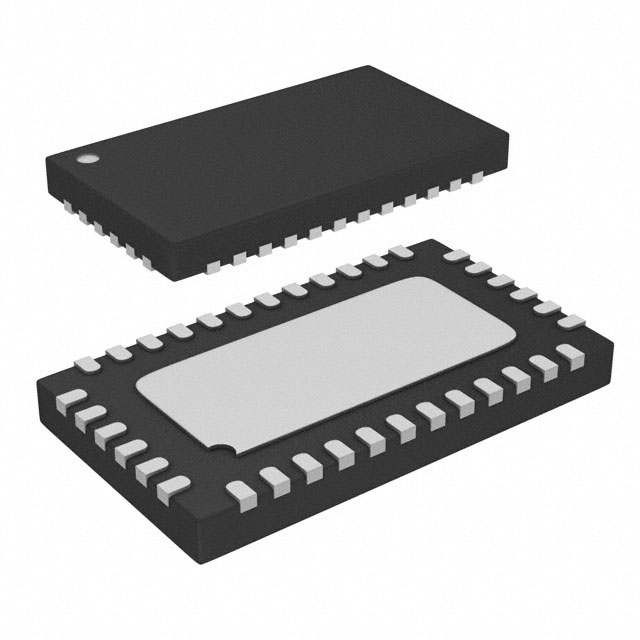

LTC6954IUFF-1#TRPBF

产品分类: 时钟缓存器
厂牌: ANALOG DEVICES
产品描述: 3.15V 3.45V 0.625ns@ 3.15Vto3.45V 1.8GHz QFN 贴片安装,黏合安装 7mm(长度)
供应商型号: Q-LTC6954IUFF-1#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 时钟缓存器 LTC6954IUFF-1#TRPBF

LTC6954IUFF-1#TRPBF概述

    LTC6954 低相位噪声三输出时钟分配分频驱动器

    产品简介


    LTC6954 是一种低相位噪声的三输出时钟分配芯片,适用于高速/高分辨率ADC时钟应用。该系列包含四种不同的成员,根据输出逻辑信号类型的不同分为LTC6954-1、LTC6954-2、LTC6954-3 和 LTC6954-4。每种型号都有三个独立可编程的输出,可以设置不同的分频比和延迟时间。

    技术参数


    - 输入频率:最高1.8GHz(LTC6954-1, DELAY=0),最高1.4GHz(其他情况)
    - 输入信号电平:单端输入范围为0.2V至1.5V
    - 差分输入阻抗:最小1.8kΩ
    - 直流输入占空比:50%
    - 自偏置电压:最小1.9V,典型值2.05V,最大2.2V
    - 最小共模电压:1.8V(差分输入)
    - 最大共模电压:2.3V(差分输入)
    - 输出电压摆幅:
    - LVPECL 输出:峰值640mV至950mV
    - LVDS 输出:峰值290mV至450mV
    - CMOS 输出:最大频率可达250MHz
    - 输出时延:0到63个输入时钟周期
    - 供应电压:VA+、VD+、VIN+、VOUT0+、VOUT1+ 和 VOUT2+ 最大为3.6V
    - 最大功耗:最大电流为335mA(在默认配置下)

    产品特点和优势


    LTC6954的主要优势包括:
    - 低相位噪声:最低的相位噪声在多个频率范围内表现出色,有助于提高时钟信号的质量。
    - 多路输出:提供三个独立的输出通道,每个通道具有可编程的分频器和延迟器,增强了系统的灵活性。
    - 宽输入频率范围:最高可达1.8GHz,适应各种高速应用需求。
    - 高精度和稳定性:支持从1到63的整数分频比和从0到63的延迟,确保信号处理的精确度和可靠性。
    - 低功耗设计:采用高效的电源管理机制,确保长时间稳定运行。

    应用案例和使用建议


    LTC6954 主要用于高速/高分辨率ADC时钟分配系统,例如数字通信、数据采集和无线通信等领域。以下是一些常见的使用建议:
    - 低噪声时钟分布:由于具备出色的相位噪声性能,特别适合需要低噪声时钟的应用场景。
    - 时钟同步:利用EZSync系统进行完美的时钟同步和对齐,减少误差。
    - 信号延迟控制:通过独立的分频器和延迟器,可以根据不同应用场景调节信号的延迟。

    兼容性和支持


    - 接口兼容性:LTC6954 提供多种逻辑输出选择,兼容LVPECL、LVDS和CMOS逻辑电平,便于与其他电子元器件集成。
    - 技术支持:AD公司的技术支持团队提供了全面的技术文档和应用指南,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题1:输入信号失真
    - 解决方法:确保输入信号的电平符合规定范围,调整外部电路以减小信号失真。

    - 问题2:输出频率不稳定
    - 解决方法:检查分频器和延迟器的设置,确认输入信号的频率稳定。
    - 问题3:时钟信号出现抖动
    - 解决方法:检查电源电压和接地线路,避免外部干扰导致时钟信号不稳定。

    总结和推荐


    总体来看,LTC6954 是一款高性能的时钟分配芯片,具有出色的相位噪声特性和广泛的频率覆盖范围。其多功能的输出设置和简便的操作方式使其成为各类高速应用的理想选择。如果你的应用场景需要高性能的时钟信号,且对噪声和延迟有着严格要求,强烈推荐使用LTC6954。该产品在市场上具备很强的竞争力,能够有效提升系统的整体性能。

LTC6954IUFF-1#TRPBF参数

参数
最小工作供电电压 3.15V
最大工作供电电压 3.45V
输出信号类型 -
最大输入频率 1.8GHz
输入信号类型 -
差分 - 输入:输出
电路数 1
最大传播延迟时间 0.625ns@ 3.15Vto3.45V
输出数量 3
长*宽*高 7mm(长度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LTC6954IUFF-1#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。
