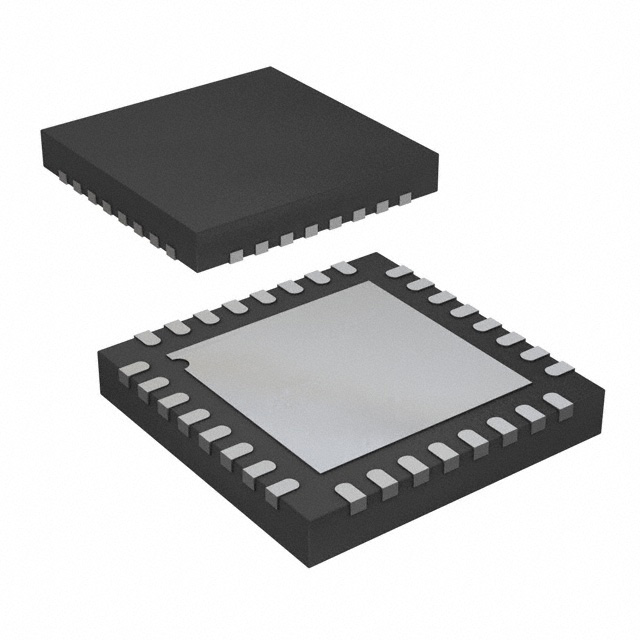

AD9553BCPZ-REEL7

产品分类: 时钟发生器
厂牌: ANALOG DEVICES
产品描述: 2 1 3.135V 810MHz 3.465V 810MHz 是 LFCSP-WQ-32 贴片安装,黏合安装 5mm(长度)*830μm(高度)
供应商型号: AD9553BCPZ-REEL7
供应商: 云汉优选
标准整包数: 1
ANALOG DEVICES 时钟发生器 AD9553BCPZ-REEL7

AD9553BCPZ-REEL7概述

    AD9553 Flexible Clock Translator 技术手册

    产品简介


    AD9553 是一款基于相位锁定环(PLL)的时钟翻译器,专为无源光网络(PON)和基站而设计。 它可以处理从8 kHz到710 MHz的输入频率,并能产生高达810 MHz的输出频率。该芯片提供LVPECL和LVDS输出,最高可支持200 MHz的CMOS输出。AD9553 支持多个标准频率转换比,覆盖了xDSL、T1/E1、BITS、SONET、以太网等多种频率应用。

    技术参数


    - 输入频率范围: 8 kHz 至 710 MHz
    - 输出频率范围: 最高可达810 MHz(LVPECL和LVDS),最高可达200 MHz(CMOS)
    - 供电电压: 3.3 V
    - 电源电流: 总电流为162-185 mA
    - 逻辑输入:
    - VIH(逻辑1电压)= 1.02 V
    - VIL(逻辑0电压)= 0.64 V
    - IIH(逻辑1电流)= 3 µA
    - IIL(逻辑0电流)= 17 µA
    - 参考时钟输入:
    - 差分输入频率范围:0.008 MHz 至 250 MHz(假设最小LVDS输入电平,需旁路除以5的除法器和×2倍频器)
    - 单端CMOS输入频率范围:0.008 MHz 至 200 MHz
    - 振荡器(VCO)特性:
    - 频率范围:3350 MHz 至 4050 MHz
    - 振荡器增益:45 MHz/V
    - 晶体输入特性:
    - 晶体频率范围:10 MHz 至 25 MHz(支持25 MHz晶体用于保持功能)
    - 晶体负载电容:10 pF(使用其他负载电容需通过SPI端口修改默认寄存器值)
    - 输出特性:
    - LVPECL模式下差分输出电压摆幅:690 mV 至 890 mV
    - LVDS模式下差分输出电压摆幅:297 mV 至 398 mV
    - CMOS模式下输出电压高(VOH):2.8 V
    - 抖动特性:
    - LVPECL输出抖动生成:1.28 ps rms (12 kHz 至 20 MHz)
    - LVDS输出抖动生成:1.29 ps rms (12 kHz 至 20 MHz)
    - CMOS输出抖动生成:1.26 ps rms (12 kHz 至 20 MHz)

    产品特点和优势


    AD9553 的显著特点包括:
    - 灵活的频率转换: 通过SPI端口支持任意频率转换比。
    - 集成振荡器(VCO): 可接受晶体谐振器进行保持操作。
    - 多参考时钟输入: 支持单端和差分输入。
    - 双输出时钟: 两种独立可编程输出时钟。
    - 低功耗: 在大多数条件下,总功耗小于450 mW。
    - 小型封装: 仅5 mm × 5 mm大小。

    应用案例和使用建议


    AD9553 主要应用于以下场景:
    - 通信基础设施: 如SONET/SDH、以太网、光纤通道等。
    - 无线基础设施: 包括基站设备。
    - 测试与测量设备: 例如手持式测试仪。
    使用建议:
    - 确保参考时钟输入频率满足输入要求,对于超过125 MHz的频率,需使用除以5的除法器。
    - 在进行高频信号处理时,注意输出电压摆幅及功率限制,避免超过规定范围。

    兼容性和支持


    AD9553 与其他电子元件兼容:
    - 支持LVPECL、LVDS和CMOS输出。
    - 通过SPI接口可进行配置,具有良好的扩展性。
    支持信息:
    - 厂商提供详细的技术文档和软件工具,便于用户进行二次开发和调试。

    常见问题与解决方案


    - Q: 如何正确配置AD9553的输出模式?
    - A: 使用SPI接口进行设置,确保输出模式(LVPECL、LVDS、CMOS)选择正确。
    - Q: 输入参考时钟频率超出范围怎么办?
    - A: 若输入频率过高,需要使用适当的频率除法器或倍频器进行调整。
    - Q: 电源电流过高如何解决?
    - A: 检查负载情况,减少不必要的负载或优化电路布局以降低总功耗。

    总结和推荐


    AD9553 是一款高度集成且功能强大的时钟翻译器,适合多种高速通信应用。 其出色的灵活性、低功耗和小尺寸使其在市场上具有很强的竞争力。针对不同应用需求提供了多种配置选项,非常适合复杂系统的设计者使用。综合考虑其各项优势,强烈推荐使用AD9553进行相关项目开发。

AD9553BCPZ-REEL7参数

参数
最大输入频率 810MHz
输出数量 2
典型供电电流 -
最小工作供电电压 3.135V
输入信号类型 -
最大工作供电电压 3.465V
最大输出频率 810MHz
电路数 1
最大占用比 -
差分 - 输入:输出
输出信号类型 -
长*宽*高 5mm(长度)*830μm(高度)
通用封装 LFCSP-WQ-32
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

AD9553BCPZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9553BCPZ-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 时钟发生器 ANALOG DEVICES AD9553BCPZ-REEL7 AD9553BCPZ-REEL7数据手册

AD9553BCPZ-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 70.4835
50+ ¥ 66.8192
100+ ¥ 63.844
1000+ ¥ 59.7456
库存: 938
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 704.83
