首页  >  产品百科  >  9DB803DFLF

9DB803DFLF

产品分类: 时钟发生器
产品描述: 175mA 差分 8 1 3.135V 100MHz 3.465V 100MHz 55% 差分 是 SOP 贴片安装 15.9mm*7.5mm*2.3mm
供应商型号: 972-9DB803DFLF
供应商: Mouser
标准整包数: 1

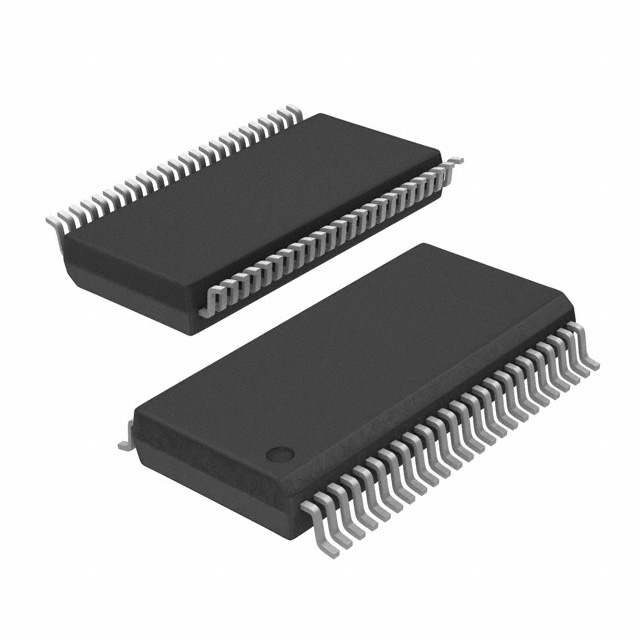

RENESAS ELECTRONICS 时钟发生器 9DB803DFLF

9DB803DFLF概述

    电子元器件产品技术手册:八输出差分缓冲器 ICS9DB803D

    1. 产品简介


    ICS9DB803D是一款由IDT公司生产的八输出差分缓冲器,适用于PCI-Express Gen1和Gen2标准。此器件与Intel DB800v2差分缓冲器规范兼容,能够提供8个PCI-Express Gen2时钟信号。该缓冲器采用差分输出对的形式,输入源为CK410B+、CK505或CK509B主时钟发生器。

    2. 技术参数


    - 输出特性:
    - 8对0.7V电流模式差分输出对。
    - 支持零延迟缓冲模式和扇出模式。
    - 可编程带宽。
    - 在PLL模式下可支持50-100MHz操作。
    - 在旁路模式下可支持50-400MHz操作。
    - 关键指标:
    - 输出间周期到周期抖动<50ps。
    - 输出到输出偏斜<50ps。
    - PCI-Express Gen1相位抖动:<86ps峰峰值。
    - PCI-Express Gen2低频带相位抖动:<3.0/3.1ps RMS。
    - PCI-Express Gen2高频带相位抖动:<0.3/0.5ps RMS。
    - 额定工作条件:
    - 存储温度范围:-65°C至150°C。
    - 商业级操作温度范围:0°C至70°C。
    - 工业级操作温度范围:-40°C至85°C。
    - 结温:115°C。

    3. 产品特点和优势


    - 能够承受扩展频谱调制,适用于频率从0%到-0.5%的下降频谱以及±0.25%的中心频谱。
    - 在PD#和SRCSTOP#模式下支持未驱动的差分输出,用于电源管理。
    - 具有强大的抗干扰能力和可靠性,能够保证在不同工作条件下稳定的性能表现。

    4. 应用案例和使用建议


    - 推荐应用场景:PCI-Express Gen1和Gen2系统的设计与实现。
    - 使用建议:
    - 在高精度需求的应用中,确保时钟源的选择符合产品的电气特性要求。
    - 注意控制工作温度,避免长期在极端条件下使用导致性能下降。
    - 对于低功耗应用,可以合理配置PD#和DIFSTOP#引脚来降低功耗。

    5. 兼容性和支持


    - 本产品与Intel DB800v2规范兼容,适合应用于PCI-Express Gen1和Gen2架构中。
    - 提供详细的技术支持和维护服务,确保用户在设计和应用过程中遇到问题时能得到及时的帮助。

    6. 常见问题与解决方案


    - 问题:电源电压异常。
    - 解决方案:检查并调整供电电压至3.3V ±5%。
    - 问题:输出信号不稳定。
    - 解决方案:确保时钟源稳定,重新设置相关参数或更换时钟发生器。
    - 问题:设备无法进入锁相环状态。
    - 解决方案:检查PLL相关引脚配置,确认无误后重启设备。

    7. 总结和推荐


    ICS9DB803D作为一款高性能的八输出差分缓冲器,在PCI-Express Gen1和Gen2系统中表现出色。其卓越的电气特性、稳定的性能表现和广泛的兼容性使其成为工业级设计的理想选择。我们强烈推荐在需要高速、高精度时钟信号的场景中使用此产品。

9DB803DFLF参数

参数
差分 - 输入:输出
电路数 1
最大工作供电电压 3.465V
输入信号类型 差分
最小工作供电电压 3.135V
输出数量 8
输出信号类型 差分
最大输出频率 100MHz
最大输入频率 100MHz
最大占用比 55%
典型供电电流 175mA
长*宽*高 15.9mm*7.5mm*2.3mm
通用封装 SOP
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

9DB803DFLF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9DB803DFLF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟发生器 RENESAS ELECTRONICS 9DB803DFLF 9DB803DFLF数据手册

9DB803DFLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.658 ¥ 47.8101
10+ $ 4.125 ¥ 34.8563
30+ $ 3.6828 ¥ 31.1197
120+ $ 3.3372 ¥ 28.1993
270+ $ 3.1968 ¥ 27.013
510+ $ 3.024 ¥ 25.5528
1020+ $ 2.856 ¥ 24.1332
2520+ $ 2.7615 ¥ 23.3347
库存: 172
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 47.81
