9DB833AGILF

产品分类: 时钟发生器
产品描述: 瑞萨电子 时钟缓冲器, 48引脚, tssop - 48封装
供应商型号: 2166252
供应商: 海外现货
标准整包数: 2

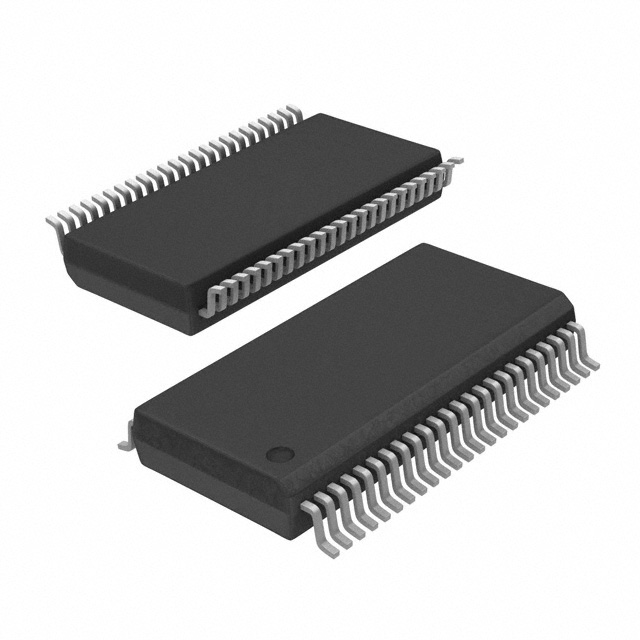

RENESAS ELECTRONICS 时钟发生器 9DB833AGILF

9DB833AGILF概述


    产品简介


    IDT的9DB833是一款零延迟/扇出缓冲器,专为PCIe Gen1至Gen3应用设计。该器件能够支持高达PCIe Gen3的速度要求,同时兼容PCIe Gen2和Gen1标准。该芯片由IDT的932S421或932SQ420主时钟发生器驱动。此器件具有8个HCSL(高电流源逻辑)差分输出对,适用于高速数据传输场景,广泛应用于服务器、存储系统和网络设备中。

    技术参数


    - 输出特征:
    - 8个0.7V电流模式差分HCSL输出对。
    - 支持零延迟缓冲模式和扇出模式。
    - 可选带宽。
    - 在锁相环模式下,操作频率范围为50–110MHz。
    - 在旁路模式下,操作频率范围为5–166MHz。
    - 关键规格:
    - 输出周期-周期抖动 <50ps。
    - 输出到输出偏斜 <50ps。
    - 相位抖动:PCIe Gen3 <1.0ps rms。
    - 电气特性:
    - 工作温度范围:商业级0°C至70°C,工业级-40°C至85°C。
    - 输入高电压:2VDD + 0.3V。
    - 输入低电压:GND - 0.3V至0.8V。
    - 输入跨导电压:150mV至900mV。
    - 差分输入电压摆幅:300mV。
    - 最大输出电压:813mV至1150mV。
    - 最小输出电压:-300mV至-1mV。


    产品特点和优势


    9DB833具备以下显著优势:
    - 高度兼容性和灵活性:支持多种工作模式(PLL模式和旁路模式),并可根据需要调整带宽。
    - 精准的时序控制:输出周期-周期抖动 <50ps,确保信号传输的准确性。
    - 节能设计:支持电源关闭模式,在不需要时关闭内部时钟以节省能源。
    - 适用于多种场景:可用于Express Card等不同应用场景,提供多样化的使用选择。

    应用案例和使用建议


    应用案例
    9DB833常用于构建高性能的PCIe系统。例如,在一台需要高速数据传输的服务器中,可以使用9DB833来处理多路HCSL差分输出,以满足数据吞吐量的要求。
    使用建议
    为了获得最佳性能,建议根据具体的应用场景进行适当的配置和布局。例如,通过使用耦合微带线或耦合带状线来优化布线,减少信号衰减和干扰。

    兼容性和支持


    - 兼容性: 9DB833与IDT的932S421或932SQ420主时钟发生器兼容。同时支持Express Card等接口。
    - 支持: 提供详尽的技术文档和支持服务,帮助用户快速解决问题,保证系统稳定运行。

    常见问题与解决方案


    - Q: 如何设置9DB833的工作模式?
    - A: 通过BYP#HIBWLOBW引脚来选择工作模式。将该引脚拉低表示进入旁路模式,高电平表示进入高带宽PLL模式,中间电平表示进入低带宽PLL模式。
    - Q: 如何实现电源关闭功能?
    - A: 通过PD#引脚将该引脚拉低来实现电源关闭。关闭后,内部时钟会被禁用,VCO和晶振也会停止工作。

    总结和推荐


    9DB833是一款高度可靠的零延迟缓冲器,适用于多种高速数据传输场景。其卓越的性能和灵活的配置使其成为PCIe应用的理想选择。推荐在需要高速数据传输和可靠性能的应用中使用9DB833。

9DB833AGILF参数

参数
典型供电电流 170mA
差分 - 输入:输出
输入信号类型 差分
最大输入频率 166MHz
最大输出频率 166.66MHz
最小工作供电电压 3.135V
最大占用比 55%
最大工作供电电压 3.465V
输出数量 8
输出信号类型 差分
电路数 1
长*宽*高 6.1mm(宽度)
通用封装 TSSOP-48
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

9DB833AGILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9DB833AGILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟发生器 RENESAS ELECTRONICS 9DB833AGILF 9DB833AGILF数据手册

9DB833AGILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 43.4203
10+ ¥ 33.0171
20+ ¥ 32.3582
库存: 779
起订量: 6 增量: 0
交货地:
最小起订量为:2
合计: ¥ 86.84
