9DB633AGILF

产品分类: 时钟发生器
产品描述: 时钟缓冲器, 每芯片5元件, 28引脚, TSSOP封装
供应商型号: 2637988
供应商: 海外现货
标准整包数: 1

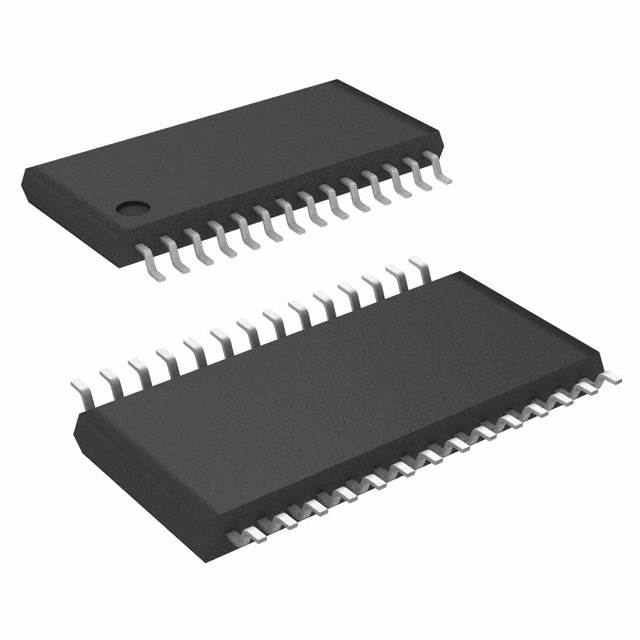

RENESAS ELECTRONICS 时钟发生器 9DB633AGILF

9DB633AGILF概述


    产品简介


    9DB633六输出差分缓冲器是为PCIe Gen3标准设计的一款零延迟/扇出缓冲器。该产品广泛应用于需要高精度时钟同步和低抖动传输的场合,如服务器、存储系统和高性能计算等领域。9DB633符合PCIe Gen3的要求,并且向下兼容PCIe Gen2和Gen1,确保在不同代际系统中的通用性。

    技术参数


    - 适用标准: PCIe Gen3,兼容PCIe Gen2和Gen1
    - 输出特性:
    - 输出至输出偏差:< 50 ps
    - 循环到循环抖动:< 50 ps
    - PCIe Gen3相位抖动:< 1.0 ps RMS
    - 输入特性:
    - 输入频率:100MHz
    - 输入摆幅:300 mV
    - 输入泄漏电流:±5 μA
    - 电源和温度:
    - 供电电压:3.3V ±5%
    - 存储温度范围:-65°C 到 150°C
    - 工作温度范围:商业级 0°C 到 70°C,工业级 -40°C 到 85°C

    产品特点和优势


    - 高稳定性:9DB633具有出色的循环到循环抖动和输出至输出偏差控制,确保在高速数据传输中的高稳定性。
    - 灵活配置:具备PLL和旁路模式选择功能,可以有效降低下游PLL的抖峰,并兼容展频时钟。
    - 易用性:通过SMBus接口,用户可以通过简单的控制命令实现对PLL带宽的选择及旁路模式的切换。
    - 集成度高:单一芯片集成了6个差分输出通道,大大简化了系统的复杂性并减少了电路板空间占用。

    应用案例和使用建议


    应用案例:
    9DB633被广泛应用于需要高性能时钟分配的系统,例如PCIe交换机、服务器主板等。例如,在一个典型的服务器主板中,9DB633用于将主时钟信号分配到多个处理器核心,以保证各个核心间的同步性。
    使用建议:
    - 在布局设计时,应尽量缩短非耦合50欧姆阻抗线(如L1, L2, L3)的长度,以减少信号衰减。
    - 使用合适的终端电阻值(如Rt = 49.9欧姆),避免信号反射。
    - 在进行SMBus操作时,确保控制器能够正确发送起始和停止信号,并根据数据字节计数准确地确认每一个字节。

    兼容性和支持


    - 兼容性:9DB633与现有的PCIe Gen3接口完全兼容,可直接替换同类产品而不需修改硬件设计。
    - 支持:厂商提供了详尽的技术文档和设计指南,并提供SMBus接口的详细操作说明,便于用户进行开发和调试。

    常见问题与解决方案


    - Q: 如何配置PLL带宽?
    - A: 通过SMBus发送特定指令来控制寄存器的第1位(PLL BW #adjust),即可设置PLL的工作带宽。

    - Q: 如何启用所有输出?
    - A: 可以通过写入SMBus的输出使能寄存器来逐一控制每个输出的启停状态。对于PCIEX0到PCIEX5,确保对应位为“Enable”。

    总结和推荐


    综合评价:
    9DB633是一款针对高性能计算和数据中心市场设计的高性能差分缓冲器。其优异的稳定性、灵活性和易用性使其成为许多复杂系统中的理想选择。此外,厂商提供的全面技术支持也极大地降低了用户的开发门槛。
    推荐:
    鉴于9DB633卓越的性能表现及其广泛应用领域,我们强烈推荐其作为新项目或现有系统升级中的首选时钟分配方案。

9DB633AGILF参数

参数
最大工作供电电压 3.465V
典型供电电流 -
差分 - 输入:输出
最大占用比 55%
最大输入频率 110MHz
最小工作供电电压 3.135V
电路数 1
输出信号类型 差分
输入信号类型 差分
最大输出频率 -
输出数量 6
长*宽*高 9.7mm*4.4mm*1mm
通用封装 TSSOP-28
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

9DB633AGILF厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

9DB633AGILF数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 时钟发生器 RENESAS ELECTRONICS 9DB633AGILF 9DB633AGILF数据手册

9DB633AGILF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 48.4045
10+ ¥ 42.5892
25+ ¥ 41.7323
50+ ¥ 39.5032
100+ ¥ 34.2772
库存: 158
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 48.4
