AB-557-03-HCC-F-L-C-T3

产品分类: 时钟发生器
厂牌: ABRACON
产品描述: 60mA 2 1 2.25V 460MHz 3.6V 460MHz 52% 无,是 QFN 贴片安装,黏合安装
供应商型号: SYE-AB-557-03-HCC-F-L-C-T3
供应商: 海外现货
标准整包数: 1

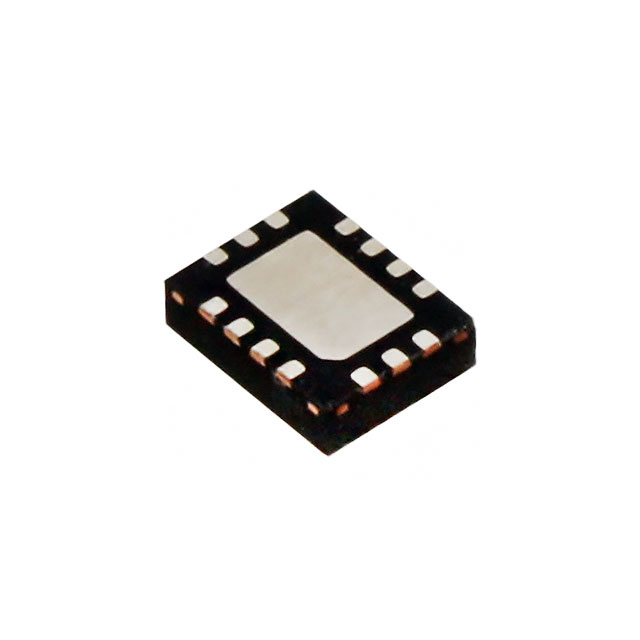

ABRACON 时钟发生器 AB-557-03-HCC-F-L-C-T3

AB-557-03-HCC-F-L-C-T3概述

    AB-557-03 Series Crystal-less PCI Express Dual Output Ultra Miniature Pure Silicon SMD Clock Generator

    产品简介


    AB-557-03 系列是一款基于MEMS技术的无晶体PCIe双输出超小型纯硅表面贴装时钟发生器。此产品专为需要高精度和高性能时钟信号的应用而设计,适用于多种行业,包括固态存储、存储区域网络、光网络、以太网、消费类电子产品、工业、医疗、扫描仪和打印机等领域。产品提供两种封装:14引脚QFN(尺寸3.2x2.5x0.85 mm)和16引脚TSSOP(尺寸5.1x4.5x1.1 mm)。AB-557-03系列符合PCIe Gen1、Gen2和Gen3标准,能够实现广泛的频率输出,并具备卓越的抗振动和抗冲击能力。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 频率(f0) | 2.3 | 100 | 4601 | MHz | 1频率为100MHz以外,请联系ABRACON或考虑使用ASEMDxx系列 |
    | 工作温度范围 | -20°C | +70°C °C | 见选项 |
    | 存储温度范围 | -55°C | +150°C °C
    | 频率稳定性(Δf) | -100 ppm | 见选项 |
    | 供电电压(VDD) | 2.25 | 3.6 | V
    | 启动时间(tsu) 5 | ms
    | 使能时间(tEN) | 20 ns
    | 禁用时间(tDA) 5 | ns
    | 输出电平(VOH) | 0.725 V | RL=50Ω |
    | 输出低电平(VOL) 0.10 | V | RL=50Ω
    | 峰峰值输出摆幅 750 | mV | 单端输出

    产品特点和优势


    AB-557-03 系列具有以下独特功能和优势:
    1. 高精度和高性能:基于MEMS技术,确保了稳定的时钟信号输出。
    2. 宽温范围:工作温度范围为-40°C到105°C,存储温度范围为-55°C到150°C,适合各种严苛环境。
    3. 低功耗:支持多种输出格式(如HCSL、LVPECL、LVDS或LVCMOS),并且具有出色的功耗管理。
    4. 抗震和抗振动能力:在各种恶劣环境下仍能保持稳定运行。
    5. 可配置性强:通过不同的封装形式和配置选项,满足不同应用需求。

    应用案例和使用建议


    AB-557-03 系列广泛应用于多个领域,例如固态存储、存储区域网络、光网络、以太网、消费类电子产品、工业和医疗等。特别是在需要高精度和高性能时钟信号的场景下,如数据通信、医疗成像设备和自动化控制系统中表现尤为出色。
    使用建议:
    - 在选择供电电压时,建议选择最佳的供电电压以减少功耗。
    - 在启用时,确保系统能够提供足够的电源电流以避免启动时电流不足导致的性能问题。
    - 使用时应注意散热设计,尤其是在高温环境中使用时,需要额外的冷却措施。

    兼容性和支持


    AB-557-03 系列与多种标准协议兼容,包括PCIe Gen1、Gen2和Gen3。ABRACON提供了详细的技术文档和支持服务,包括参考设计、应用指南和技术支持,帮助客户快速上手并解决问题。

    常见问题与解决方案


    常见问题:
    1. 供电电压不合适导致设备无法正常工作
    - 解决方法:检查设备的工作电压范围,并根据产品规格调整供电电压。
    2. 启动时电流不足导致设备无法启动
    - 解决方法:确保供电系统能够提供足够的电流以支持设备启动。
    3. 温度超出规定范围导致设备不稳定
    - 解决方法:在极端环境下使用时,增加散热措施或选择合适的散热方案。

    总结和推荐


    总体来说,AB-557-03 系列是一款高性能的无晶体时钟发生器,适用于各种需要高精度时钟信号的应用场景。凭借其宽泛的工作温度范围、低功耗和优秀的抗震性能,它在市场上具有较强的竞争力。对于需要高可靠性的应用场景,推荐使用本产品。强烈建议购买前详细阅读产品规格和应用指南,以便更好地利用其全部功能。

AB-557-03-HCC-F-L-C-T3参数

参数
最大占用比 52%
输出数量 2
最大工作供电电压 3.6V
输出信号类型 -
最大输入频率 460MHz
典型供电电流 60mA
电路数 1
最大输出频率 460MHz
差分 - 输入:输出 无,是
最小工作供电电压 2.25V
输入信号类型 -
14-VFQFN Exposed Pad
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AB-557-03-HCC-F-L-C-T3厂商介绍

ABRACON公司是一家全球性的电子元件分销商和制造商,专注于提供广泛的时钟、频率控制、电源和信号完整性产品。公司成立于1987年,总部位于美国德克萨斯州,在全球拥有多个销售和技术支持办事处。

ABRACON主营产品分类包括:
1. 时钟产品:包括晶体振荡器、时钟发生器、时钟分配器等。
2. 频率控制产品:包括晶体、晶体滤波器、振荡器等。
3. 电源产品:包括电源模块、电源管理IC、电源转换器等。
4. 信号完整性产品:包括电缆组件、连接器、滤波器等。

ABRACON的产品广泛应用于通信、工业、医疗、汽车、消费电子等领域。

ABRACON的优势在于:
1. 产品线丰富:提供多种时钟、频率控制、电源和信号完整性产品。
2. 技术支持:拥有专业的技术支持团队,为客户提供解决方案。
3. 快速响应:快速响应客户需求,提供定制化服务。
4. 质量保证:严格的质量控制流程,确保产品质量。

AB-557-03-HCC-F-L-C-T3数据手册

厂牌 PDF简要描述 下载
ABRACON 时钟发生器 ABRACON AB-557-03-HCC-F-L-C-T3 AB-557-03-HCC-F-L-C-T3数据手册

AB-557-03-HCC-F-L-C-T3封装设计

查看详情并下载
Symbol
Footprint
3D Model
