AD9576BCPZ-REEL7

产品分类: 时钟发生器
厂牌: ANALOG DEVICES
产品描述: 11 1 2.38V 3.63V 1.25GHz 是 贴片安装,黏合安装 9mm(长度)*830μm(高度)
供应商型号: AD9576BCPZ-REEL7
供应商: 国内现货
标准整包数: 2

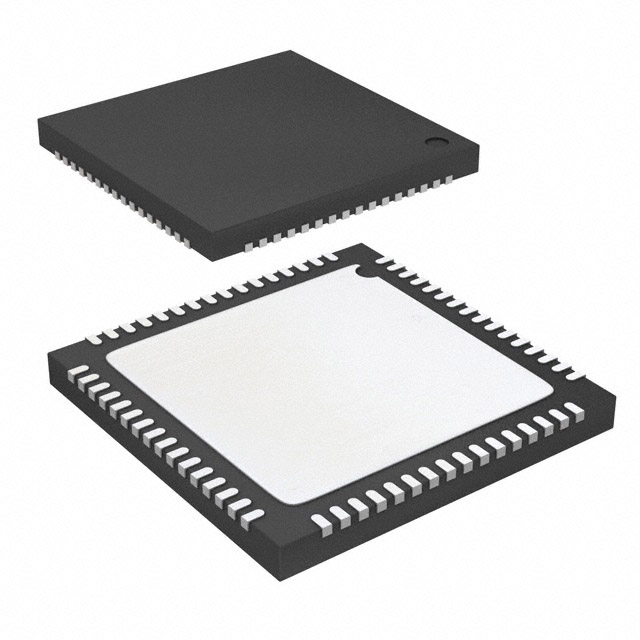

ANALOG DEVICES 时钟发生器 AD9576BCPZ-REEL7

AD9576BCPZ-REEL7概述

    # AD9576 Dual PLL Asynchronous Clock Generator

    产品简介


    AD9576是一款高性能双相锁相环(PLL)时钟生成器,专为系统级时钟同步需求设计。它提供异步时钟生成能力,并能够产生低抖动和低相位噪声的时钟信号,广泛应用于以太网线路卡、交换机、路由器等通信设备,以及SATA和PCI Express等领域。此外,其通用PLL模块也可用作CPU和FPGA参考时钟源,为各种嵌入式系统提供稳定可靠的时钟解决方案。

    技术参数


    以下是AD9576的关键技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 电源电压(VDDx) | 2.38 | 2.5 | 2.63 | V |
    | 频率范围(PLL0 VCO) | 2375 | 2500 | 2725 | MHz |
    | 最大功耗(典型配置2) | 619 | 974 | 1520 | mW |
    | 输入频率范围 | 8 kHz | — | 325 MHz
    | RMS抖动(整数模式) | — | <0.3 | — | ps (12 kHz~20 MHz) |
    | RMS抖动(分数模式) | — | <0.5 | — | ps (12 kHz~20 MHz) |
    AD9576支持多种输入参考源,包括差分晶体输入(XTAL)或单端参考输入,还具有参考自动冗余切换功能。其电源支持2.5V或3.3V单供电,温度范围为-40°C至+85°C。

    产品特点和优势


    独特功能:
    - 双PLL核心:一个为高精度分数模式,另一个为通用整数模式。
    - 内置参考监控功能和自动冗余切换机制。
    - 支持高达11个可编程输出时钟通道,灵活适用于不同需求。
    优势:
    1. 高性能时钟生成:低抖动(<0.3ps)和低相位噪声确保信号完整性。
    2. 强大的灵活性:可通过引脚设置或串行接口进行配置。
    3. 宽泛的工作条件:适应多种供电和温度环境,增强可靠性。

    应用案例和使用建议


    应用场景:
    - 数据中心及电信网络设备:如路由器、交换机、服务器等。
    - 通信基础设施:支持高速以太网(Gigabit Ethernet)和PCIe总线。
    - 存储设备:满足SATA接口对稳定时钟的需求。
    使用建议:
    - 在高频环境下使用时,建议启用外部滤波器以减少外部干扰。
    - 建议根据具体需求合理选择PLL模式和输出格式,以优化功耗和性能。

    兼容性和支持


    AD9576与其同类产品具备良好的兼容性,可无缝集成到现有电路设计中。Analog Devices提供了详尽的技术文档和在线技术支持,用户可通过官方平台获取驱动程序、更新日志及相关工具。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 时钟输出出现异常 | 检查电源电压是否符合要求;重新校准参考输入 |
    | 芯片过热 | 减少负载,改善散热措施 |
    | 输出频率偏移 | 校准反馈分频器或调整输入参考频率 |

    总结和推荐


    AD9576是一款集高性能与多功能于一体的时钟生成器,在复杂系统的时钟分配和同步方面表现出色。其低抖动和高精度使其成为高端通信和嵌入式应用的理想选择。强烈推荐在需要严格时钟同步的应用中使用此芯片。通过合理的配置和使用,AD9576能够显著提升系统的整体性能和稳定性。
    最终评价:高度推荐!

AD9576BCPZ-REEL7参数

参数
输出信号类型 -
最大占用比 -
电路数 1
典型供电电流 -
输入信号类型 -
最大输出频率 -
输出数量 11
差分 - 输入:输出
最小工作供电电压 2.38V
最大输入频率 1.25GHz
最大工作供电电压 3.63V
长*宽*高 9mm(长度)*830μm(高度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

AD9576BCPZ-REEL7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

AD9576BCPZ-REEL7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 时钟发生器 ANALOG DEVICES AD9576BCPZ-REEL7 AD9576BCPZ-REEL7数据手册

AD9576BCPZ-REEL7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ ¥ 32.4
1500+ ¥ 31.59
2250+ ¥ 30.78
库存: 2250
起订量: 750 增量: 750
交货地:
最小起订量为:750
合计: ¥ 24300
