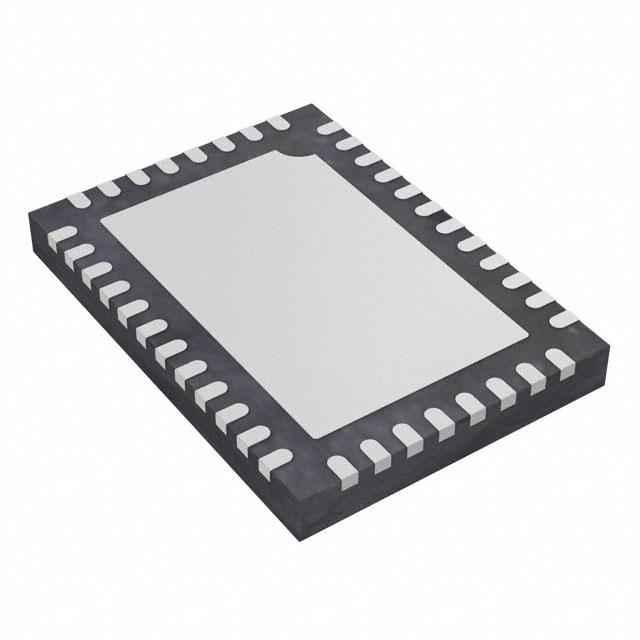

LTC6951IUHF-1#TRPBF

产品分类: 时钟发生器
厂牌: ANALOG DEVICES
产品描述: 210mA 5 1 3.15V 2.7GHz 3.45V 2.7GHz 是 QFN 贴片安装,黏合安装 7mm(长度)
供应商型号: Q-LTC6951IUHF-1#TRPBF
供应商: 期货订购
标准整包数: 2500
ANALOG DEVICES 时钟发生器 LTC6951IUHF-1#TRPBF

LTC6951IUHF-1#TRPBF概述


    产品简介


    LTC6951是一款高性能低噪声频率锁相环(PLL),具有集成电压控制振荡器(VCO)。该芯片无需外部组件即可提供低噪声VCO,且内部校准至正确的输出频率,无需外部系统支持。该产品广泛应用于低噪声整数-N PLL、高精度数据转换器时钟、无线基础设施及测试测量等领域。

    技术参数


    - 参考输入:输入频率范围为1到425MHz;单端输入信号电平为0.5到2.7Vpp;最小输入边沿速率为20V/μs;输入占空比为50%。
    - 电压控制振荡器(VCO):频率范围为4.0到5.0GHz(LTC6951),4.3到5.4GHz(LTC6951-1);调谐灵敏度为2.5至3.7%/V。
    - 相位/频率检测器(PFD):输入频率最低可达100MHz。
    - 电荷泵(CP):输出电流范围为1.0至11.2mA。
    - 输出频率范围:LTC6951为1.95MHz至2.5GHz;LTC6951-1为2.1MHz至2.7GHz。
    - CML逻辑输出:频率最高可达2.5GHz;电压摆幅为350至520mVpk。
    - LVDS逻辑输出:频率最高可达800MHz;电压摆幅为300至450mVpk。

    产品特点和优势


    - 超低抖动:LTC6951的最大输出抖动仅为90fs RMS(12kHz到20MHz),使其在高速数据转换和通信系统中表现优异。
    - 多输出同步:通过EZSync和ParallelSync实现多芯片同步,适用于需要高精度时钟同步的应用。
    - 宽温度范围:支持从-40°C到105°C的工作温度范围,提高了设备在恶劣环境下的可靠性。

    应用案例和使用建议


    - 高精度数据转换器时钟:LTC6951能够为高性能数据转换器提供精确的时钟信号,有助于提高ADC和DAC的性能。
    - 无线基础设施:在无线通信系统中,LTC6951能提供稳定的频率源,确保系统的可靠运行。
    - 测试测量设备:适用于需要高精度时钟源的测量设备。
    使用建议:在设计时,应确保VCO的工作频率在规定的范围内,并根据应用需求选择合适的输出频率范围。

    兼容性和支持


    - 软件支持:提供LTC6951Wizard软件设计工具,方便用户进行电路设计。
    - 兼容性:LTC6951与大多数现代电子设备兼容,适用于多种接口标准如JESD204B。

    常见问题与解决方案


    - 问题1:如何保证时钟信号的稳定性?
    - 解决方案:可以通过合理设置VCO的调谐电压来确保输出频率的稳定。
    - 问题2:输出信号质量不佳怎么办?
    - 解决方案:检查输入信号质量和连接线路的阻抗匹配,同时调整电荷泵的输出电流。

    总结和推荐


    LTC6951以其出色的性能、灵活性和易于使用的特性,在数据转换、无线通信和测试测量等多个领域展现出显著的优势。它能够在各种复杂环境下保持高性能,适合用于需要高精度时钟信号的应用场景。因此,强烈推荐使用LTC6951作为高要求应用的首选时钟合成器。

LTC6951IUHF-1#TRPBF参数

参数
最大占用比 -
最大输入频率 2.7GHz
差分 - 输入:输出
最小工作供电电压 3.15V
电路数 1
最大输出频率 2.7GHz
典型供电电流 210mA
输出信号类型 -
最大工作供电电压 3.45V
输入信号类型 -
输出数量 5
长*宽*高 7mm(长度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LTC6951IUHF-1#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LTC6951IUHF-1#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 时钟发生器 ANALOG DEVICES LTC6951IUHF-1#TRPBF LTC6951IUHF-1#TRPBF数据手册

LTC6951IUHF-1#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
