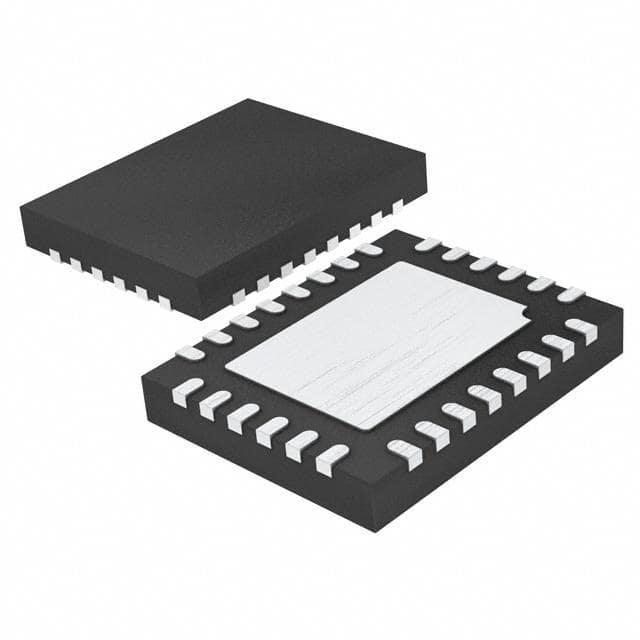

LTC6947IUFD#PBF

产品分类: 时钟发生器
厂牌: ANALOG DEVICES
产品描述: 133.2mA 1 1 3.15V 6GHz 5.25V 6GHz 是 QFN-28 贴片安装 5mm(长度)
供应商型号: 4029716
供应商: element14
标准整包数: 1
ANALOG DEVICES 时钟发生器 LTC6947IUFD#PBF

LTC6947IUFD#PBF概述


    产品简介


    LTC6947 是一款高性能、低噪声的6GHz锁相环(PLL)器件,由 Linear Technology 推出。这款器件集成了参考分频器、相位频率检测器(PFD)、超低噪声电荷泵、分数反馈分频器和VCO输出分频器等功能模块,广泛应用于需要高精度和低噪声性能的射频电路设计中。LTC6947 具备灵活的可编程能力,并通过SPI兼容的串行接口进行控制,适用于卫星通信、无线基站、宽带接入及测试测量等领域。

    技术参数


    | 参数项 | 最小值 (Min) | 典型值 (Typ) | 最大值 (Max) | 单位 |

    | 输入参考频率 (fREF) | 10 | 100 | 425 | MHz |
    | 输入电压范围 (VREF+) | 3.15 | 3.3 | 3.45 | V |
    | 输出频率范围 (fRF) | 350 | - | 6000 | MHz |
    | 输出功率范围 (PRF-SE) | -9 | -6.1 | 0.1 | dBm |
    | 输入VCO频率范围 (fVCO)| 350 | - | 6000 | MHz |
    | 工作温度范围 | -40 | - | 105 | °C |
    | 静态电流 (IDD) | - | 18.2 | - | µA |

    产品特点和优势


    LTC6947 的主要特点和优势包括:
    1. 超高性能:采用先进的第四代ΔΣ调制器,提供极低的杂散信号水平,实现极低的集成相位噪声值。
    2. 宽频带支持:支持从350MHz到6GHz的VCO输入范围,同时具有1至6的可编程输出分频比。
    3. 多功能输出:具备50%占空比的差分低噪声输出缓冲器,并可通过硬件或软件方式静音。
    4. 灵活性强:通过SPI接口实现全面的寄存器配置,便于系统集成。
    5. 优异的鲁棒性:满足工业级温度范围要求,适合恶劣环境下的可靠运行。

    应用案例和使用建议


    应用案例
    LTC6947 广泛应用于以下领域:
    - 卫星通信:例如11GHz射频源,提供极低的相位噪声性能。
    - 无线基站:支持 LTE、WiMAX、W-CDMA 和其他主流蜂窝标准。
    - 军事和安全通信:凭借出色的整数边界杂散抑制能力,在军事通信中表现出色。
    使用建议
    1. 电源管理:确保电源电压稳定,尤其是对于高电流模式下工作的应用。
    2. 外部滤波:为参考输入添加合适的滤波器以减少噪声干扰。
    3. 温控优化:在极端温度环境下需注意散热措施,避免器件过热影响性能。

    兼容性和支持


    LTC6947 支持多种外部VCO模块,如 Crystek CVCO55C 和 RFMD UMX 等。Linear Technology 提供完整的文档支持和工具链,包括 FracNWizard 软件设计工具,帮助用户快速开发并验证设计。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出信号出现抖动 | 检查电源稳定性,并调整环路带宽设置。 |
    | 相位噪声过高 | 确认参考频率选择是否合理,增加外部滤波器。 |
    | 设备在高温下工作不稳定 | 增加散热片,改善环境温度条件。 |

    总结和推荐


    LTC6947 是一款高度集成、低功耗且高性能的射频合成器,特别适合需要高性能锁相环的应用场景。其卓越的相位噪声特性和广泛的频率覆盖范围使其成为卫星通信、基站建设等领域的理想选择。强烈推荐给追求极致性能和稳定性的客户。

    结论:强烈推荐!

LTC6947IUFD#PBF参数

参数
输出信号类型 -
电路数 1
最大工作供电电压 5.25V
最大输入频率 6GHz
输入信号类型 -
典型供电电流 133.2mA
最大占用比 -
差分 - 输入:输出
输出数量 1
最小工作供电电压 3.15V
最大输出频率 6GHz
长*宽*高 5mm(长度)
通用封装 QFN-28
安装方式 贴片安装
零件状态 在售
包装方式 管装
