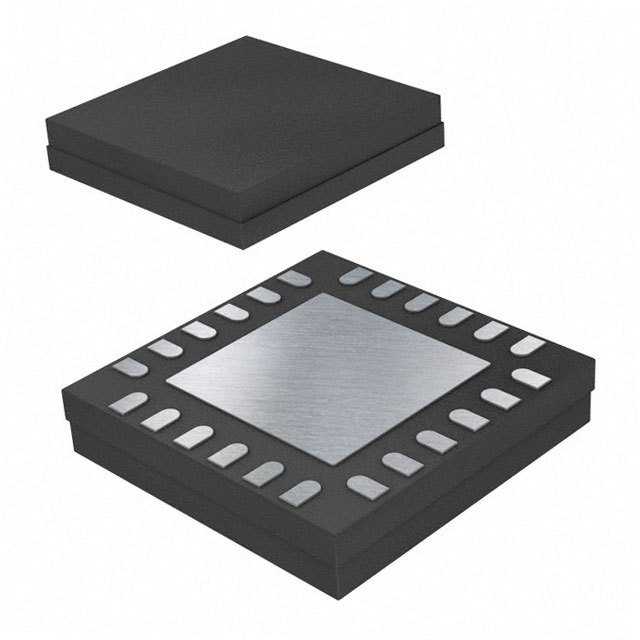

HMC940LC4BTR-R5

产品分类: 时钟缓存器
厂牌: ANALOG DEVICES
产品描述: 3.6V 3V 0.101ns(Typ) 13GHz QFN 贴片安装,黏合安装 4mm(长度)
供应商型号: HMC940LC4BTR-R5-ND
供应商: Digi-Key
标准整包数: 1

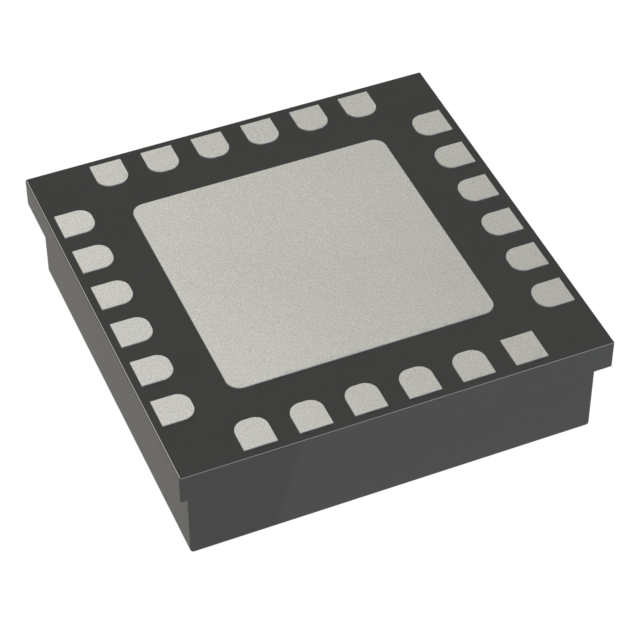

ANALOG DEVICES 时钟缓存器 HMC940LC4BTR-R5

HMC940LC4BTR-R5概述


    产品简介


    HMC940LC4B 高速数字逻辑1:4扇出缓冲器
    HMC940LC4B 是一款专为高速数据传输和时钟缓冲设计的1:4扇出缓冲器,能够支持高达13 Gbps的数据传输速率及高达13 GHz的时钟频率。其独特的功能包括可编程输出电压,这使得它非常适合于射频自动化测试设备(ATE)、宽带测试与测量系统以及高达13 Gbps的串行数据传输应用。产品内部的输入端已经通过C耦合,并在芯片上以50欧姆电阻终止到地,从而提供了优秀的信号完整性。输出既可以单端也可以差分模式使用,且需通过C耦合连接到50欧姆负载电阻。

    技术参数


    - 电源电压 (Vee): -3.3V(典型值)
    - 电源电流: 133 mA(典型值)
    - 最大数据速率: 13 Gbps
    - 最大时钟频率: 13 GHz
    - 输入高电平电压: 0.5V
    - 输入低电平电压: -0.5V
    - 输出幅度 (峰值-峰值):
    - 单端: 585 mV
    - 差分: 1170 mV
    - 输出上升/下降时间 (20% 到 80%): 26 / 25 ps
    - 传播延迟: 101 ps
    - 输出回波损耗: < 10 dB(频率<13 GHz)
    - 随机抖动 (RMS): 0.2 ps
    - 确定性抖动 (δ-δ): 4 - 6 ps
    - 输入返回损耗: > 10 dB(频率<15 GHz)

    产品特点和优势


    - 高性能数据传输: 支持高达13 Gbps的数据传输率,适用于高速数据通信领域。
    - 高时钟频率: 支持高达13 GHz的时钟频率,适合时钟缓冲应用。
    - 可编程输出电压: 通过调节输出电压,可以进行信号补偿或优化信号电平。
    - 出色的信号完整性: 内部C耦合和50欧姆电阻的接地终止,确保优秀的信号传输质量。
    - 宽泛的工作温度范围: 支持-40°C至+85°C的操作温度范围,适应各种恶劣环境。
    - 封装设计: 采用小型4x4 mm SMT陶瓷封装,方便集成。

    应用案例和使用建议


    应用案例:
    - 射频自动化测试设备 (RF ATE):HMC940LC4B 在射频自动化测试设备中起到关键作用,确保测试设备的稳定性和可靠性。
    - 宽带测试与测量系统: 用于高性能的信号处理和测试设备,以满足现代通信系统的需求。
    - 串行数据传输: 支持高达13 Gbps的高速数据传输,应用于高速网络设备和数据存储系统。
    使用建议:
    - 信号路径设计: 为了获得最佳信号完整性,确保信号线具有50欧姆阻抗,同时直接将封装接地引脚连接到地面平面。
    - 环境温度管理: 在极端温度环境下使用时,应考虑散热措施,防止过热导致的性能下降。

    兼容性和支持


    - 兼容性: HMC940LC4B 可与其他标准的50欧姆阻抗系统兼容,广泛应用于多种工业和商业应用中。
    - 技术支持: 厂商提供详尽的应用支持,可以通过电话(978-250-3343)或电子邮件(apps@hittite.com)获取专业指导和技术咨询。

    常见问题与解决方案


    - Q1: 电源电压选择不当会影响什么?
    - A1: 使用不正确的电源电压可能导致器件损坏或性能下降。确保使用-3.3V的电源电压,并参考产品手册以确认最佳工作条件。
    - Q2: 如何正确设置输出电压?
    - A2: 通过调整VR引脚上的电压来设置输出电压。参考产品手册中的“Output Differential vs. VR”图表,根据需求进行设置。
    - Q3: 如何确保信号完整性?
    - A3: 确保信号线具有50欧姆的阻抗,并使用高质量的RF/DC接地。同时,在设计电路板时增加足够的通孔,以便连接顶层和底层的地平面。

    总结和推荐


    HMC940LC4B 是一款卓越的高速数字逻辑1:4扇出缓冲器,具备强大的功能和广泛的适用性。凭借其优异的数据传输能力和高时钟频率,它成为射频自动化测试设备、宽带测试与测量系统及高速数据传输的理想选择。此外,良好的信号完整性和易用性使其在各种环境中都能表现出色。综上所述,我们强烈推荐 HMC940LC4B 作为高性能应用的理想选择。

HMC940LC4BTR-R5参数

参数
最小工作供电电压 3.6V
最大工作供电电压 3V
输出数量 8
最大传播延迟时间 0.101ns(Typ)
差分 - 输入:输出
输出信号类型 -
输入信号类型 -
最大输入频率 13GHz
电路数 1
长*宽*高 4mm(长度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HMC940LC4BTR-R5厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

HMC940LC4BTR-R5数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 时钟缓存器 ANALOG DEVICES HMC940LC4BTR-R5 HMC940LC4BTR-R5数据手册

HMC940LC4BTR-R5封装设计

查看详情并下载
Symbol
Footprint
3D Model
