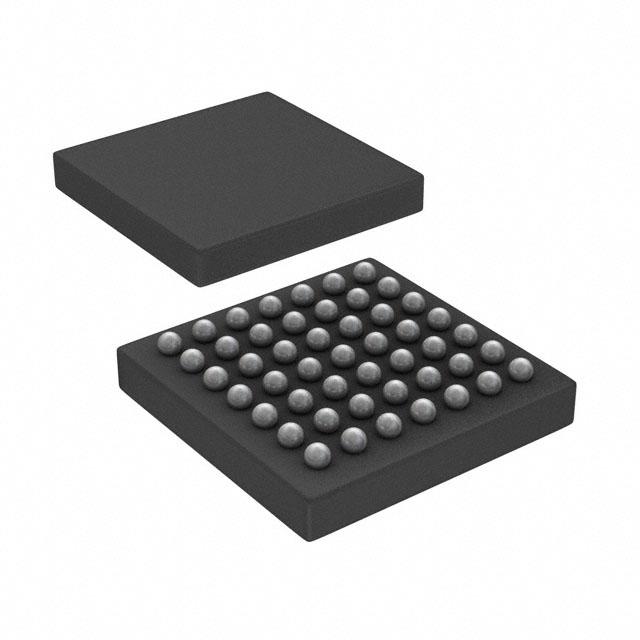

ADUC7029BBCZ62I

产品分类: 微控制器(MCU)
厂牌: ANALOG DEVICES
产品描述: 2.7V~3.6V 44MHz 232KB FLASH 62KB PLA,PWM,PSM,Temp Sensor,WDT 内部 22 3.6V 44MHz EBI,EMI,I2C,SPI,UART,USART A/D 7x12b,D/A 4x12b 16bit,32bit ARM7® BGA 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: CY-ADUC7029BBCZ62I
供应商: Avnet
标准整包数: 1
ANALOG DEVICES 微控制器(MCU) ADUC7029BBCZ62I

ADUC7029BBCZ62I概述

    精密模拟微控制器——ADuC7019/20/21/22/24/25/26/27/28/29

    产品简介


    ADuC7019/20/21/22/24/25/26/27/28/29是完全集成的精密模拟微控制器,集成了高性能多通道ADC(模数转换器)、16位/32位MCU(微控制器)和闪存/EEPROM存储器于单个芯片上。该系列微控制器提供高达12位的分辨率,能够以1 MSPS的速度进行数据采集,适用于工业控制与自动化系统、智能传感器、精密仪器仪表、基站系统及光网络等多种应用场景。

    技术参数


    - 多通道ADC:多达16个输入通道,12位分辨率,采样率最高可达1 MSPS。
    - 电压输出DAC:最多4个12位DAC输出通道,某些型号可用。
    - 参考电压:内置低漂移带隙参考电压源。
    - 温度传感器:精度为±3°C的片上温度传感器。
    - 比较器:内置电压比较器。
    - MCU核心:ARM7TDMI架构,支持16位/32位RISC指令集。
    - 时钟选项:内部振荡器(±3%精度),外部晶振或最高至44 MHz的外部时钟源,具备41.78 MHz PLL(锁相环)功能。
    - 存储器:62 kB Flash/EEPROM,8 kB SRAM。
    - 电源管理:工作电压范围3V,不同频率下的电流消耗分别为:11 mA(5 MHz),40 mA(41.78 MHz)。
    - 封装和温度范围:从40引脚6 mm x 6 mm LFCSP到80引脚LQFP,全面支持-40°C至+125°C的工作环境。

    产品特点和优势


    - 多功能性:集成多种模拟和数字外围设备,如UART、I2C和SPI串行接口、PWM(脉宽调制)生成器等。
    - 高集成度:所有组件集成在同一芯片上,大大减小了电路板尺寸,提高可靠性。
    - 精准性:具备高精度的12位ADC和内置温度传感器,保证了数据采集和处理的准确性。
    - 灵活的时钟配置:支持多种时钟源,适应不同的应用需求。
    - 低成本开发:提供低价的快速启动开发套件,便于开发者上手。

    应用案例和使用建议


    - 工业控制与自动化系统:ADuC7019/20/21/22/24/25/26/27/28/29可用于工业自动化系统中的传感器数据采集和处理。建议将模拟输入电压范围设置为0V到VREF,以充分利用ADC的动态范围。
    - 智能传感器:利用内置的温度传感器和DAC,可以构建高精度的智能传感器。例如,在需要温度补偿的应用中,可使用片上温度传感器来校正温度变化对传感器读数的影响。
    - 光网络基站系统:ADuC7019/20/21/22/24/25/26/27/28/29支持高速数据传输和精确的PWM控制,非常适合应用于光网络基站系统。在使用PWM时,应确保PLL和时钟配置满足系统的时序要求。

    兼容性和支持


    - 兼容性:ADuC7019/20/21/22/24/25/26/27/28/29具有广泛的兼容性,支持多种时钟源和外部设备。通过I2C、SPI和UART等接口,可以方便地与各种传感器和通信模块连接。
    - 支持与维护:制造商提供详尽的技术文档和在线支持,同时第三方供应商也提供了丰富的开发工具和支持服务,帮助用户快速开发和部署项目。

    常见问题与解决方案


    - 问题:ADC转换结果不稳定。
    - 解决方案:检查输入信号是否符合规定的电压范围,确保电路板上的接地和电源稳定。
    - 问题:程序下载失败。
    - 解决方案:确认JTAG连接正确无误,且使用的开发工具版本与微控制器固件兼容。
    - 问题:温度传感器读数不准确。
    - 解决方案:进行温度传感器的校准操作,确保其精度在±3°C范围内。

    总结和推荐


    ADuC7019/20/21/22/24/25/26/27/28/29是一款高度集成、性能卓越的模拟微控制器,特别适合于需要高精度、高集成度的应用场合。其丰富的功能和灵活性使其成为工业控制、自动化系统、智能传感器等领域的理想选择。我们强烈推荐使用这款微控制器以提升系统性能和降低开发成本。

ADUC7029BBCZ62I参数

参数
RAM大小 232KB
核心处理器 ARM7®
程序存储器类型 FLASH
最大时钟频率 44MHz
最大工作供电电压 3.6V
EEPROM大小 -
接口类型 EBI,EMI,I2C,SPI,UART,USART
最小工作供电电压 -
内核数 -
电压-电源(Vcc/Vdd) 2.7V~3.6V
外设 PLA,PWM,PSM,Temp Sensor,WDT
速度 44MHz
数据转换器 A/D 7x12b,D/A 4x12b
数据总线宽度 16bit,32bit
振荡器类型 内部
程序存储器大小 62KB
I/O数量 22
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 BGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

ADUC7029BBCZ62I厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADUC7029BBCZ62I数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 微控制器(MCU) ANALOG DEVICES ADUC7029BBCZ62I ADUC7029BBCZ62I数据手册

ADUC7029BBCZ62I封装设计

查看详情并下载
Symbol
Footprint
3D Model
