LT3060IDC-15#TRMPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 60dB(120Hz) 80μA 正极 Fixed 100mA 1 15V 1.6V 15V 45V 510mV@ 100mA 100mV 55mV DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: LT3060IDC-15#TRMPBF
供应商: 期货订购
标准整包数: 1000

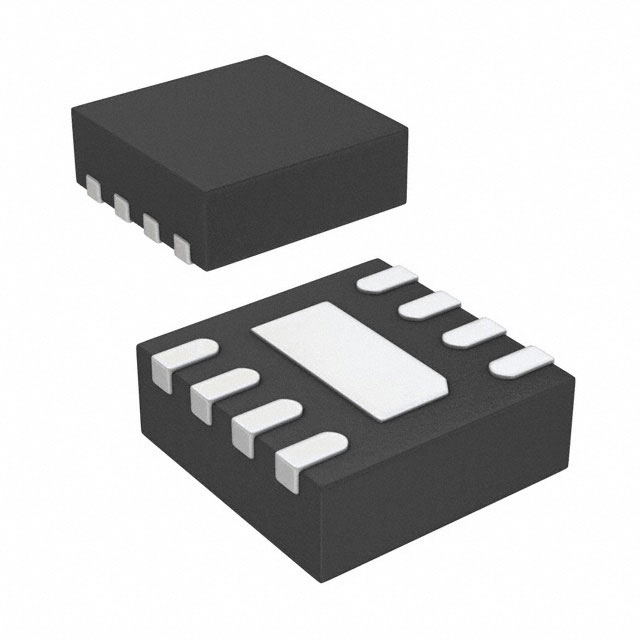

ANALOG DEVICES LDO稳压器 LT3060IDC-15#TRMPBF

LT3060IDC-15#TRMPBF概述

    LT3060 系列低噪声低压差线性稳压器技术手册

    产品简介


    LT3060系列是一组微功率低噪声、低压差线性稳压器,适用于广泛的输入电压范围(1.6V至45V)。这些稳压器能够提供高达100mA的输出电流,具有低至300mV的典型压降电压。该系列稳压器特别适合于电池供电系统、汽车电源、工业电源和便携式仪器等应用领域。

    技术参数


    - 输入电压范围:1.6V至45V
    - 输出电流:100mA
    - 静态电流:40µA
    - 压降电压:300mV(在100mA时)
    - 低噪声:30µVRMS(10Hz到100kHz)
    - 可调输出电压:VREF = 600mV
    - 固定输出电压:1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V, 15V
    - 输出容差:±2%
    - 关机电流:<1µA
    - 封装形式:8引脚TSOT-23和8引脚(2mm × 2mm × 0.75mm) DFN封装

    产品特点和优势


    - 微功率设计:静态电流仅为40µA,非常适合对功耗要求严格的电池供电设备。
    - 低噪声性能:输出噪声仅为30µVRMS(10Hz到100kHz),确保输出信号的纯净度。
    - 灵活的输出电压调节:通过单个外部电容器即可实现输出电压的软启动和调节。
    - 高可靠性保护:具备反向电池保护、反向输出保护、反向电流保护、电流限流折叠保护和热关断等功能,确保长期稳定运行。
    - 快速瞬态响应:具有出色的瞬态响应性能,能快速适应负载变化。

    应用案例和使用建议


    - 电池供电系统:用于各种电池供电设备,如无线传感器网络、移动设备等,以延长电池寿命。
    - 汽车电源:适用于车载电源系统,为各种汽车电子设备提供稳定的电源。
    - 工业电源:用于工业自动化设备,确保在复杂环境下提供可靠电源。
    - 便携式仪器:适合便携式医疗设备、检测仪器等应用,保证测量结果的准确性。
    使用建议:
    - 选择合适的输出电容器,以确保良好的稳定性和瞬态响应。
    - 在高温环境下使用时,需注意散热,避免过温保护电路触发。

    兼容性和支持


    - 兼容性:该稳压器与其他通用电子元件和设备具有良好的兼容性,易于集成到现有系统中。
    - 技术支持:制造商提供详细的技术文档和支持服务,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:电源输入电压超出规定范围导致稳压器损坏。
    - 解决方案:确保电源输入电压不超过45V,并在电路设计时加入适当的保护措施。
    - 问题2:输出电压不稳定。
    - 解决方案:检查输出电容器的容量和品质,更换合适型号的电容器以确保稳定输出。

    总结和推荐


    总结:
    LT3060系列稳压器凭借其微功率设计、低噪声性能、快速瞬态响应和多种保护机制,在众多应用中表现出色。特别适合于对稳定性、噪声敏感的应用场合,例如电池供电系统、汽车电源和便携式仪器等。
    推荐:
    鉴于其出色的性能和广泛的应用范围,我们强烈推荐使用LT3060系列稳压器,特别是在需要高稳定性和低噪声的场合。通过仔细阅读技术手册并遵循使用建议,可以充分发挥其优异性能,确保系统运行稳定可靠。

LT3060IDC-15#TRMPBF参数

参数
输出类型 Fixed
输出电流 100mA
纹波抑制-PSRR 60dB(120Hz)
最大输入电压 45V
Iq-静态电流 80μA
最大压差@电流 510mV@ 100mA
最小输出电压 15V
线路调节 55mV
负载调节 100mV
稳压器数量 1
最小输入电压 1.6V
最大输出电压 15V
极性 正极
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

LT3060IDC-15#TRMPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3060IDC-15#TRMPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3060IDC-15#TRMPBF LT3060IDC-15#TRMPBF数据手册
