LT3060EDC-1.8#TRPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 75dB(120Hz) 80μA 正极 Fixed 100mA 1 1.8V 1.6V 1.8V 45V 510mV@ 100mA 14mV 4.5mV DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: LT3060EDC-1.8#TRPBF
供应商: 期货订购
标准整包数: 2500

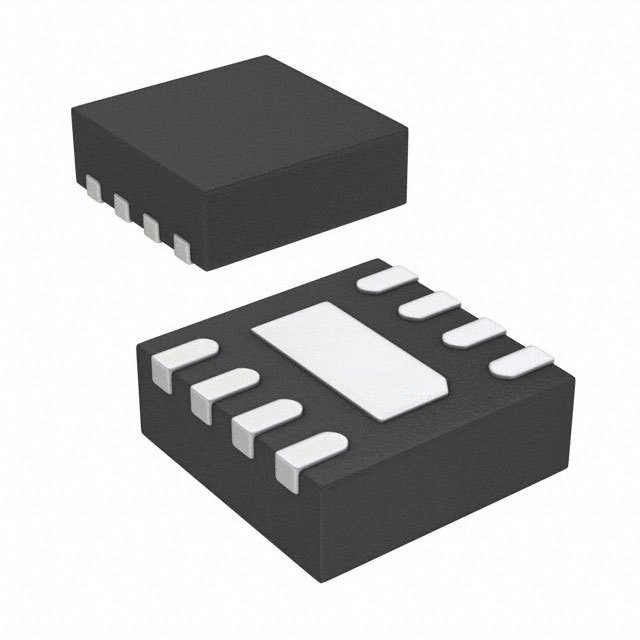

ANALOG DEVICES LDO稳压器 LT3060EDC-1.8#TRPBF

LT3060EDC-1.8#TRPBF概述

    LT3060 Series: Advanced Micropower Low Dropout Voltage Linear Regulators

    1. 产品简介


    LT3060 系列是凌力尔特公司(Linear Technology)推出的一系列微功率低dropout电压(LDO)线性调节器。它们的工作输入电压范围为1.6V到45V,并能提供高达100mA的输出电流。这些调节器以其低噪声、高稳定性和快瞬态响应而闻名,在多种电子系统中有着广泛的应用。

    2. 技术参数


    - 输入电压范围: 1.6V 至 45V
    - 输出电流: 100mA
    - 静态电流: 40μA
    - dropout电压: 300mV
    - 低噪声: 30µVRMS (10Hz至100kHz)
    - 调整输出电压: VREF = 600mV
    - 固定输出电压: 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V, 15V
    - 输出容差: ±2% 过载、负载及温度
    - 单电容软启动: 参考电压软启动和降低输出噪声
    - 关机电流: <1μA
    - 绝对最大额定值:
    - 输入引脚电压: ±50V
    - 输出引脚电压: ±50V
    - 输入-输出电压差: ±50V
    - ADJ引脚电压: ±50V
    - SHDN引脚电压: ±50V
    - REF/BYP引脚电压: –0.3V至1V
    - 工作温度范围:
    - E/I等级: –40°C至125°C
    - MP等级: –55°C至150°C
    - H等级: –40°C至150°C
    - 存储温度范围: –65°C至150°C
    - 热特性:
    - 结温(TJMAX): 125°C (TSOT-23)/150°C (DFN)
    - 热阻: θJA = 48°C/W至60°C/W (TSOT-23)/θJA = 57°C/W至67°C/W (DFN)

    3. 产品特点和优势


    LT3060系列具有以下几个显著特点:
    - 超低静态电流: 40μA,适用于电池供电系统。
    - 快速瞬态响应: 最小2.2μF输出电容器实现快速动态响应。
    - 反向电池保护: 自动防止电池接反。
    - 过电流和过热保护: 包括反向电流保护、过流折返保护和过热关断。
    - 低ESR陶瓷电容稳定性: 无需添加ESR即可实现稳定的性能。
    - 多功能输出选项: 可选固定的输出电压(1.2V至15V)或可调输出电压。

    4. 应用案例和使用建议


    LT3060系列产品广泛应用于各种需要稳压电源的场合,包括:
    - 电池供电系统
    - 汽车电源供应
    - 工业电源供应
    - 航空电源供应
    - 便携式仪器
    在实际应用中,建议根据具体应用需求选择合适的输出电压版本,并确保输入电压不超过规定的范围。为了最大化系统效率和稳定性,可以适当增加输出电容以减少输出纹波。

    5. 兼容性和支持


    - 封装:
    - DFN封装: 8针 (2mm x 2mm x 0.75mm)
    - TSOT-23封装: 8针 (2mm x 2mm)
    - 制造商支持:
    - 提供详细的技术文档和支持服务。
    - 网站(www.linear.com/LT3060)上提供详细的产品资料和技术支持。

    6. 常见问题与解决方案


    - 问题1: 静态电流过高。
    - 解决方案: 检查外部电路连接是否正确,确保负载没有短路。
    - 问题2: 输出电压不稳定。
    - 解决方案: 检查输入电压是否在规定的范围内,调整输出电容大小。
    - 问题3: 关机时电流过大。
    - 解决方案: 检查电路设计,确保SHDN引脚接地或接高电平。

    7. 总结和推荐


    LT3060系列作为一款先进的微功率低dropout电压线性调节器,具有诸多优点,包括极低的静态电流、高可靠性、宽泛的工作温度范围和全面的保护功能。它非常适合在电池供电、汽车、工业和航空等领域中的应用。总体而言,这款产品在性能和耐用性方面表现出色,推荐给需要高精度、高稳定性的应用项目。

LT3060EDC-1.8#TRPBF参数

参数
最小输入电压 1.6V
最大输出电压 1.8V
最大压差@电流 510mV@ 100mA
输出电流 100mA
输出类型 Fixed
最大输入电压 45V
负载调节 14mV
Iq-静态电流 80μA
最小输出电压 1.8V
极性 正极
纹波抑制-PSRR 75dB(120Hz)
线路调节 4.5mV
稳压器数量 1
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT3060EDC-1.8#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT3060EDC-1.8#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT3060EDC-1.8#TRPBF LT3060EDC-1.8#TRPBF数据手册

LT3060EDC-1.8#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 16.6734
5000+ ¥ 16.2495
7500+ ¥ 15.8256
库存: 6000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 41683.5
