首页  >  产品百科  >  LT1034BIZ-1.2#PBF

LT1034BIZ-1.2#PBF

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 20ppm/℃ Fixed 20mA 4µVp-p 1.225V 15V 1.225V 20μA ±1.2% TO-92-3 通孔安装 4.57mm*3.56mm*3.55mm
供应商型号: LT1034BIZ-1.2#PBF
供应商: 期货订购
标准整包数: 1000

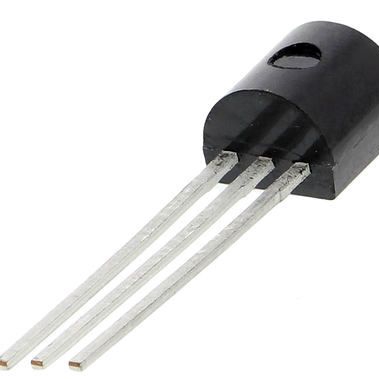

ANALOG DEVICES 电压基准芯片 LT1034BIZ-1.2#PBF

LT1034BIZ-1.2#PBF概述

    LT1034-1.2/LT1034-2.5 电子元器件技术手册

    产品简介


    LT1034系列是美国Linear Technology Corporation(现为Analog Devices的一部分)生产的微功耗精密参考电压芯片。该系列包括LT1034-1.2和LT1034-2.5两种型号,分别提供1.2V和2.5V的稳定参考电压。该系列适用于便携式仪表、精密调节器和校准器等多种应用场景,具有高精度、低功耗、良好温度漂移性能等特点。

    技术参数


    以下是LT1034-1.2/LT1034-2.5的主要技术规格:
    - 参考电压:1.2V(LT1034-1.2) / 2.5V(LT1034-2.5)
    - 最大输出电流:20mA
    - 动态阻抗:1Ω(LT1034-1.2),1.5Ω(LT1034-2.5)
    - 存储温度范围:-65°C至150°C
    - 工作温度范围:
    - 商业级:0°C至70°C
    - 工业级:-40°C至85°C
    - 军用级(已淘汰):-55°C至125°C
    - 绝对最大额定值:300°C(焊接温度,持续10秒)

    产品特点和优势


    - 高精度:保证20ppm/°C的温度漂移(工业级)。
    - 低功耗:可以在20μA至20mA范围内操作,非常适合便携式设备。
    - 动态阻抗低:动态阻抗仅为1Ω(1.2V型号)和1.5Ω(2.5V型号),易于在非稳压电源下使用。
    - 温度稳定性好:长期内的温度稳定性达到20ppm/√khrs。
    - 可靠性高:经过严格测试,适合严苛的应用环境。

    应用案例和使用建议


    LT1034系列被广泛应用于便携式仪表、精密调节器和校准器等领域。以下是一些具体的应用场景及建议:
    - 便携式仪表:由于其低功耗特性,LT1034非常适合电池供电的便携式仪表。
    - 精密调节器:其高精度和良好的温度漂移性能使其成为精密调节器的理想选择。
    - 校准器:可用于各种工业和实验室环境中的精确校准任务。
    建议使用时注意:
    - 热管理:由于工作温度范围宽广,应考虑适当的散热措施。
    - 外部电路设计:设计时应考虑到动态阻抗对系统的影响,确保外部电路匹配以获得最佳性能。

    兼容性和支持


    LT1034系列提供了多种封装形式,包括S8塑料小外形封装(Narrow .150 Inch)和Z3塑料TO-92封装(类似于TO-226)。厂商提供详细的技术支持和维护信息,确保用户能够顺利使用和维护这些器件。

    常见问题与解决方案


    根据技术手册,以下是一些常见的问题及其解决方案:
    - 问题:电压波动过大
    - 解决方案:检查负载电阻是否稳定,确保电路连接正确。
    - 问题:功耗过高
    - 解决方案:检查输入电压是否超过规定范围,调整外部电路以减少功耗。
    - 问题:长期稳定性不佳
    - 解决方案:确保正确的存储条件,避免高温和潮湿环境。

    总结和推荐


    LT1034系列是一款高性能的微功耗精密参考电压芯片,适用于各种需要高精度和低功耗的应用场合。其优秀的温度漂移特性和动态阻抗低的特点使其在市场上具备很强的竞争优势。综合以上各方面因素,强烈推荐LT1034系列用于对精度要求较高的电子系统中。

LT1034BIZ-1.2#PBF参数

参数
输出电流 20mA
温度系数 20ppm/℃
最大输出电压 1.225V
工作电源电流 -
电流 - 阴极 20μA
精度 ±1.2%
最大串联VREF—输入电压 15V
噪声 - 10Hz 至 10KHz -
最小输出电压 1.225V
噪声 - 0.1Hz 至 10Hz 4µVp-p
输出类型 Fixed
长*宽*高 4.57mm*3.56mm*3.55mm
通用封装 TO-92-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

LT1034BIZ-1.2#PBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1034BIZ-1.2#PBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES LT1034BIZ-1.2#PBF LT1034BIZ-1.2#PBF数据手册

LT1034BIZ-1.2#PBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
