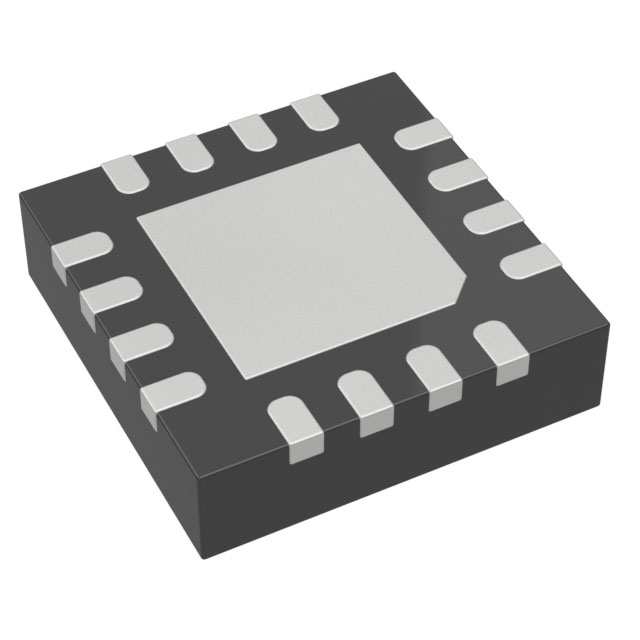

ADP1765ACPZ1.25-R7

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 61dB~33dB(10kHz~1MHz) 17mA 正极 Fixed 5A 1 1.25V 1.1V 1.25V 1.98V 95mV@ 5A 0.12%/A(Typ) 0.1%/V LFCSP-16 贴片安装
供应商型号: CY-ADP1765ACPZ1.25-R7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES LDO稳压器 ADP1765ACPZ1.25-R7

ADP1765ACPZ1.25-R7概述

    ADP1765 5 A, Low VIN, Low Noise CMOS Linear Regulator

    产品简介


    ADP1765 是一款低噪声、低压差(LDO)线性稳压器,由Analog Devices设计和生产。这款稳压器可以为低输入电压供电设备提供高达5 A的输出电流,输入电压范围为1.10 V到1.98 V。它的主要功能包括低噪声输出(2 µV rms)、低dropout电压(典型值59 mV),以及优异的电源抑制比(PSRR)。ADP1765适用于多种高灵敏度应用场合,如射频(RF)收发器、模拟数字转换器(ADC)和数字模拟转换器(DAC)电路、相位锁定环(PLL)、压控振荡器(VCO)及时钟集成电路。此外,它也适用于现场可编程门阵列(FPGA)和数字信号处理器(DSP)的供电系统。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 1.10 1.98 | V |
    | 空载条件下工作电流 | 5 | 17 mA |
    | 满载条件下工作电流 | 12 | 25 mA |
    | 噪声 2 µVrms|
    | 输出电压范围(固定) | 0.55 1.5 | V |
    | 输出电压范围(可调) | 0.5 1.5 | V |
    | 固定输出电压精度 | -0.75 | +0.75 % |
    | 负载调节率 | 0.12 | 0.3 %/A |
    | dropout电压 | 47 | 75 mV |
    | 软启动时间 | 1 ms |
    | 过流保护阈值 | 7.0 | 8.0 | 8.5 | A |

    产品特点和优势


    ADP1765具备多项独特优势,首先它的超低噪声特性使其非常适合用于噪声敏感的应用场景。其次,其低dropout电压确保了在5 A负载条件下的高效运行。通过采用外部电容进行软启动,还可以有效减少启动瞬间的涌流,保证系统的稳定运行。此外,ADP1765具备完善的过流和过热保护机制,确保在不利条件下不会受到损害。

    应用案例和使用建议


    ADP1765广泛应用于各种高灵敏度和高效率需求的电子系统。例如,在医疗和健康护理领域,该稳压器可用于便携式医疗设备;在工业和仪表领域,它适合于传感器和信号处理系统。对于具体应用中的使用建议,可以根据手册中的典型电路图选择合适的外围元器件,例如选用陶瓷电容作为输入和输出滤波电容。由于其出色的性能,无需过于复杂的外部电路即可实现稳定输出。

    兼容性和支持


    ADP1765支持一系列配套工具,如Analog Devices的线性稳压器设计工具和仿真软件。这些工具能够帮助工程师快速设计出满足需求的电路。同时,Analog Devices提供了丰富的文档和技术支持,包括材料声明、停产通知和可靠性质量信息,以确保用户能够获得必要的技术支持。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,整理了几个常见的用户疑问及其解决方案:
    1. 如何判断设备是否正常工作?
    查看PG引脚状态,若设备正常,则PG引脚会处于高电平。
    2. 如何正确设置输出电压?
    通过连接一个外部电阻到VADJ引脚来设定输出电压,具体公式参考手册。
    3. 如何避免因电流过大而损坏设备?
    设备内置过流保护功能,一旦检测到过流情况会自动进入保护模式。

    总结和推荐


    综上所述,ADP1765是一款高性能、高可靠性且易于使用的稳压器。它具有出色的噪声控制能力和负载调整能力,适用于各种需要低噪声和高效率的场合。无论是医疗健康、工业仪器还是消费电子领域,ADP1765都能胜任。强烈推荐对噪声和效率有较高要求的项目使用ADP1765。

ADP1765ACPZ1.25-R7参数

参数
Iq-静态电流 17mA
最大输入电压 1.98V
纹波抑制-PSRR 61dB~33dB(10kHz~1MHz)
最小输入电压 1.1V
线路调节 0.1%/V
输出电流 5A
最大压差@电流 95mV@ 5A
输出类型 Fixed
最小输出电压 1.25V
稳压器数量 1
极性 正极
负载调节 0.12%/A(Typ)
最大输出电压 1.25V
通用封装 LFCSP-16
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装
