LT1460JCS3-3.3#TRPBF

产品分类: 电压基准芯片
厂牌: ANALOG DEVICES
产品描述: 20ppm/℃ 220μA Fixed 40mA 4ppmrms 4ppmp-p 3.3V 3.3V ±0.4% SOT-23-3 贴片安装,黏合安装 1.12mm(高度)
供应商型号: LT1460JCS3-3.3#TRPBF
供应商: 国内现货
标准整包数: 2500

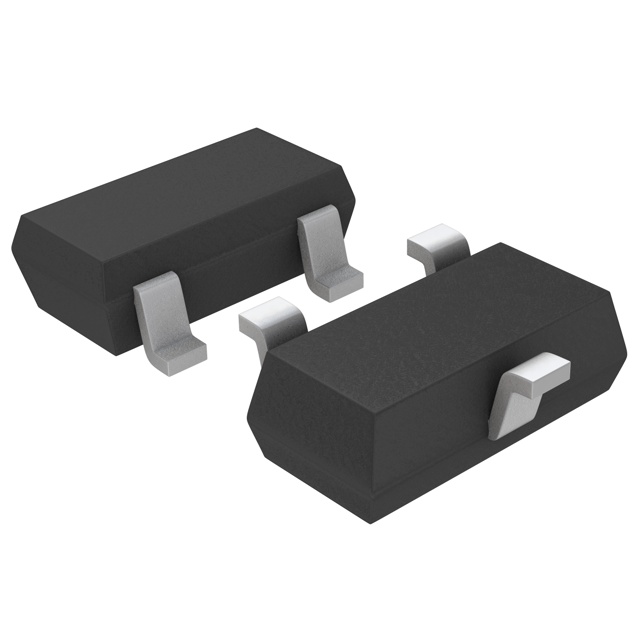

ANALOG DEVICES 电压基准芯片 LT1460JCS3-3.3#TRPBF

LT1460JCS3-3.3#TRPBF概述


    产品简介


    LT1460 系列参考电压源是Linear Technology公司生产的微功耗基准电压源。这些产品属于精密调节系列,适用于多种高精度应用场合。它们的特点包括极高的精度、低漂移、低功耗和小尺寸封装。该系列产品通过曲率补偿获得低温度系数,并且采用修剪过的精密薄膜电阻以实现高输出精度。该基准电压源能够在最高20毫安的输出电流下表现出出色的线性调整特性,使其成为精确调节应用的理想选择。

    技术参数


    以下是LT1460系列的技术规格:
    - 输入电压范围: 0V至30V
    - 反向电压: -15V
    - 输出短路耐受时间: VIN > 10V时为5秒,VIN ≤ 10V时无限
    - 工作温度范围:
    - 商用(C): 0°C 至 70°C
    - 工业(I): -40°C 至 85°C
    - 高温(H): -40°C 至 125°C
    - 存储温度范围: -65°C 至 150°C
    - 引脚温度(焊接, 10秒): 300°C
    - 最大输出电压误差: 最大±0.25%
    - 输出电压温度系数: 最大10 ppm/°C(商业级),最大25 ppm/°C(工业级)
    - 最小输入/输出差分电压: 0.9V
    - 输出电流: 最大20mA
    - 供应电流: 最大130µA(2.5V版本)
    - 封装选项: 8-lead plastic DIP, 8-lead plastic SO, 8-lead plastic MSOP, 3-lead TO-92 和 SOT-23

    产品特点和优势


    - 高精度和低漂移: 输出电压的最大误差仅为±0.25%,温度系数也较低,确保长期稳定性。
    - 低功耗和小型化设计: 能耗低,适合电池供电设备,体积小,方便安装。
    - 无须外部补偿电容: 稳定性好且易于使用,尤其适用于空间受限的应用场景。
    - 反向电池保护: 防止因误接电池造成的电流泄漏,提高设备的安全性。

    应用案例和使用建议


    应用案例:
    - 手持仪器
    - 精密调节器
    - 模数转换器和数模转换器
    - 电源供应
    - 硬盘驱动器
    使用建议:
    - 对于需要高精度和稳定性的应用,如医疗设备或精密测量设备,LT1460 是理想选择。
    - 在使用过程中应注意保持合适的输入电压范围,以避免过载和短路。
    - 在低温或高温环境下使用时,需考虑温度系数对输出电压的影响,进行适当校准。

    兼容性和支持


    LT1460 可与多种电子元器件和设备兼容,广泛应用于不同的电路板设计中。制造商提供了详细的资料和支持,包括数据手册、应用笔记和测试报告。此外,还有详细的订购信息可供参考。

    常见问题与解决方案


    问题1: 输出电压不稳定
    - 解决方法: 确保输入电压在规定的范围内,并检查是否有外部干扰信号影响。
    问题2: 过热导致输出异常
    - 解决方法: 使用散热片或风扇来帮助散热,确保工作温度不超过最大允许值。
    问题3: 反向连接导致损坏
    - 解决方法: 使用二极管或其他保护电路防止反向连接。

    总结和推荐


    LT1460 系列参考电压源在高精度、低功耗、小型化方面表现出色,适合多种应用场景,尤其是在医疗设备、精密测量和通信系统中。其独特的特性如反向电池保护和无须外部补偿电容的设计使其在市场上具有很高的竞争力。综上所述,我们强烈推荐使用 LT1460 系列作为高性能电子设备的首选参考电压源。

LT1460JCS3-3.3#TRPBF参数

参数
噪声 - 0.1Hz 至 10Hz 4ppmp-p
噪声 - 10Hz 至 10KHz 4ppmrms
输出电流 40mA
精度 ±0.4%
电流 - 阴极 -
最大输出电压 3.3V
最小输出电压 3.3V
输出类型 Fixed
温度系数 20ppm/℃
最大串联VREF—输入电压 -
工作电源电流 220μA
长*宽*高 1.12mm(高度)
通用封装 SOT-23-3
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

LT1460JCS3-3.3#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1460JCS3-3.3#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES 电压基准芯片 ANALOG DEVICES LT1460JCS3-3.3#TRPBF LT1460JCS3-3.3#TRPBF数据手册

LT1460JCS3-3.3#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ ¥ 34.102
5000+ ¥ 33.235
7500+ ¥ 32.368
库存: 3000
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 85255
