ADM7160ACPZN3.3-R2

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 54dB~43dB(100kHz~1MHz) 20μA 正极 Fixed 200mA 1 3.3V 2.2V 3.3V 5.5V 230mV@ 200mA 0.008%/mA 0.05%/V 贴片安装,黏合安装 2mm*2mm*550μm
供应商型号: CY-ADM7160ACPZN3.3-R2
供应商: Avnet
标准整包数: 1

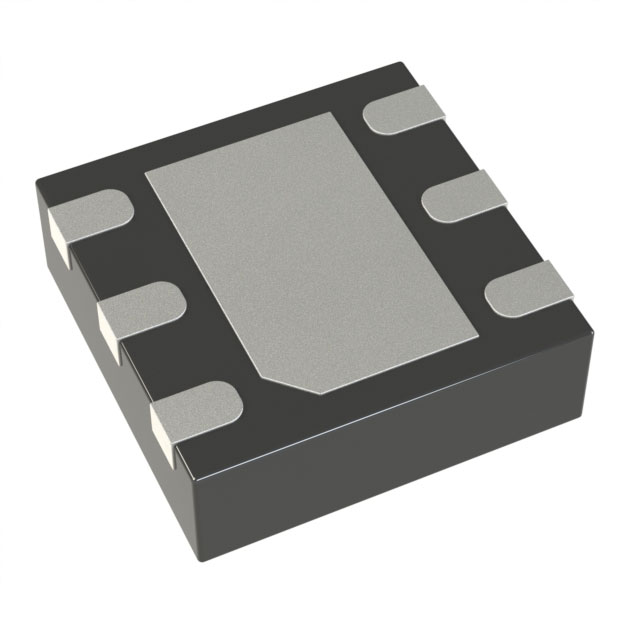

ANALOG DEVICES LDO稳压器 ADM7160ACPZN3.3-R2

ADM7160ACPZN3.3-R2概述

    ADM7160 产品综述

    1. 产品简介


    ADM7160 是一款由Analog Devices生产的超低噪声、低压差线性稳压器。其主要特性在于其能够提供超低噪声性能,同时具备出色的电源抑制比(PSRR),适用于模拟前端和射频(RF)应用。该器件的工作电源电压范围广泛,可从2.2 V至5.5 V,并且最大输出电流可达200 mA。

    2. 技术参数


    - 输入电压范围: 2.2 V至5.5 V
    - 工作电源电流:
    - ILOAD = 0 µA时:10 µA
    - ILOAD = 100 µA时:40 µA
    - ILOAD = 10 mA时:90 µA
    - ILOAD = 200 mA时:350 µA
    - 输出电压精度:
    - VOUT < 1.8 V时:-3% 至 +2%
    - VOUT ≥ 1.8 V时:-2.5% 至 +1.5%
    - 输出噪声:
    - 0.1 Hz至10 Hz:3 µV rms
    - 0.1 Hz至100 kHz:9.5 µV rms
    - 10 Hz至100 kHz:9 µV rms
    - 10 Hz至1 MHz:17 µV rms
    - 电源抑制比(PSRR):
    - 100 kHz时:46 dB(VIN = 3.0 V, VOUT = 2.5 V)
    - 500 kHz时:44 dB(VIN = 3.0 V, VOUT = 2.5 V)
    - 1 MHz时:44 dB(VIN = 3.0 V, VOUT = 2.5 V)
    - 工作环境温度范围: -40°C至+125°C
    - 封装: 5引脚TSOT和6引脚LFCSP

    3. 产品特点和优势


    ADM7160的显著优势包括其超低噪声性能(9 µV rms, 10 Hz至100 kHz)、优秀的电源抑制比(PSRR)及低压差(LDO)。其独特的设计允许在无旁路电容的情况下依然提供超低噪声,非常适合对噪声敏感的应用场景,如ADC/DAC电源、RF/VCO/PLL电源和后置DC-DC调节等。其高集成度的电路设计不仅减少了外围元件的数量,还能提升整体系统的可靠性。

    4. 应用案例和使用建议


    ADM7160常用于高性能模拟前端和RF应用中,例如:
    - ADC/DAC电源:为高性能模拟前端提供稳定的电源。
    - RF、VCO、PLL电源:为射频模块和频率合成器提供低噪声电源。
    - 后置DC-DC调节:在某些情况下,作为其他DC-DC转换器的后续电源调节。
    对于使用ADM7160的应用,应注意以下几点:
    - 电容选择:推荐使用至少1 µF、ESR为1 Ω或更小的陶瓷电容。
    - 散热考虑:在高功耗应用中,建议加强散热措施,以确保结温不超出安全范围。

    5. 兼容性和支持


    ADM7160具有较强的兼容性,可以与多种不同类型的陶瓷电容一起使用。此外,Analog Devices提供了详尽的技术文档和在线技术支持,确保用户能够在使用过程中得到必要的帮助和支持。

    6. 常见问题与解决方案


    - Q: 如何选择合适的电容?
    - A: 应选择至少1 µF的陶瓷电容,并确保其ESR不超过1 Ω。推荐使用X5R或X7R电介质的电容,避免使用Y5V和Z5U电介质。
    - Q: 如何处理热过载保护?
    - A: 当结温升至150°C时,热关断功能将激活。可通过增强散热或降低功耗来防止过载。

    7. 总结和推荐


    ADM7160凭借其卓越的噪声性能、高效的电源抑制能力和广泛的适用范围,在高性能模拟和射频应用中表现出色。其紧凑的封装和强大的功能使其成为同类产品中的佼佼者。因此,强烈推荐在对噪声敏感的应用环境中使用ADM7160,它能够为您的系统带来更稳定的电源和更优异的性能表现。

ADM7160ACPZN3.3-R2参数

参数
极性 正极
最大输出电压 3.3V
最大压差@电流 230mV@ 200mA
最大输入电压 5.5V
负载调节 0.008%/mA
纹波抑制-PSRR 54dB~43dB(100kHz~1MHz)
Iq-静态电流 20μA
稳压器数量 1
最小输入电压 2.2V
输出类型 Fixed
线路调节 0.05%/V
输出电流 200mA
最小输出电压 3.3V
长*宽*高 2mm*2mm*550μm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

ADM7160ACPZN3.3-R2厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADM7160ACPZN3.3-R2数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES ADM7160ACPZN3.3-R2 ADM7160ACPZN3.3-R2数据手册

ADM7160ACPZN3.3-R2封装设计

查看详情并下载
Symbol
Footprint
3D Model
