ADP166ACPZN-1.8-R7

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 2.4μA 正极 Fixed 150mA 1 1.8V 2.2V 1.8V 5.5V 85mV@ 10mA,225mV@ 150mA 225mV 85mV LFCSP-6-UD 贴片安装,黏合安装 2mm*2mm*550μm
供应商型号: CY-ADP166ACPZN-1.8-R7
供应商: Avnet
标准整包数: 1
ANALOG DEVICES LDO稳压器 ADP166ACPZN-1.8-R7

ADP166ACPZN-1.8-R7概述

    ADP165/ADP166 超低静态电流、150 mA LDO稳压器

    1. 产品简介


    产品类型:
    ADP165/ADP166是超低静态电流、低压差(LDO)线性稳压器,输出电流高达150 mA。
    主要功能:
    - 输出电压范围从1.2 V到3.3 V。
    - 可调输出电压可设置在1.0 V至4.2 V范围内。
    - 工作电压范围为2.2 V至5.5 V。
    - 支持固定输出和可调输出版本。
    应用领域:
    - 便携式和电池供电设备。
    - 便携式医疗设备。
    - 无线传感器网络(WSN)设备。
    - 后置DC-DC调节。

    2. 技术参数


    输入电压范围:
    - 2.2 V 至 5.5 V
    工作电源电流(IQ):
    - 静态电流:590 nA 至 1250 nA
    - 导通模式电流:720 nA 至 1600 nA
    - 关断电流:50 nA
    低压差(LDO):
    - 120 mV (150 mA负载)
    输出噪声(OUTNOISE):
    - 80 µV rms 至 105 µV rms (10 Hz 至 100 kHz)
    电源抑制比(PSRR):
    - 72 dB (100 Hz, VOUT = 1.2 V)
    - 60 dB (100 Hz, VOUT = 3.3 V)
    限流和热过载保护:
    - 限流阈值:215 mA 至 320 mA
    固定输出电压精度:
    - ±1%
    - ±3.5%
    工作温度范围:
    - -40°C 至 +125°C
    封装类型:
    - 5引脚TSOT
    - 6引脚LFCSP
    - 4引脚WLCSP

    3. 产品特点和优势


    - 超低静态电流:
    静态电流低至590 nA,适合电池供电的便携式设备。

    - 高效能:
    低压差120 mV(150 mA负载),提高效率并适应宽输入电压范围。
    - 多功能:
    提供多种固定输出电压选项及可调输出电压设置,适用于不同应用需求。
    - 集成保护机制:
    包含短路保护、热关断及欠压闭锁(UVLO)功能,保障设备安全可靠。

    4. 应用案例和使用建议


    应用案例:
    - 便携式医疗设备:
    ADP165/ADP166可用于便携式医疗设备的电源管理,确保设备长时间运行稳定可靠。

    - 无线传感器网络(WSN)设备:
    适合无线传感器节点应用,提供稳定的电源输出并延长电池寿命。
    使用建议:
    - 合理选择电容:
    使用陶瓷电容时,建议使用X7R型或X5R型电容,以确保稳定性和可靠性。

    - 考虑散热设计:
    尤其在高功耗应用中,注意热阻设计以避免因温度过高而导致的性能下降。

    5. 兼容性和支持


    - 兼容性:
    ADP165/ADP166与多种电路板和外围设备兼容,可通过多种封装形式适配不同应用场景。
    - 厂商支持:
    Analog Devices提供详尽的技术文档和支持,帮助用户快速解决问题并优化应用效果。

    6. 常见问题与解决方案


    问题1: 设备在高温环境下无法正常工作。
    解决办法:
    监控环境温度,并确保设备的工作结温在-40°C至+125°C的范围内。如需降温,可采用外部散热设计。
    问题2: 输出电压不稳定。
    解决办法:
    检查输入和输出电容的值及类型,确保符合推荐的最小值和最大ESR值。重新配置电容以优化输出稳定性。
    问题3: 设备过载导致限流保护。
    解决办法:
    减少负载电流或增加输入电压,检查电路是否正常,必要时更换更大功率的LDO。

    7. 总结和推荐


    综合评估:
    ADP165/ADP166是一款优秀的LDO稳压器,具备超低静态电流、高压差和良好的电源抑制比。适用于便携式设备、医疗设备及无线传感器网络等场合。由于其紧凑的设计和全面的保护机制,建议在相关应用中广泛使用。
    推荐使用:
    对于需要低功耗、高效能电源管理的项目,强烈推荐使用ADP165/ADP166。其优秀的性能表现和广泛的适用范围使其成为市场上同类产品中的佼佼者。

ADP166ACPZN-1.8-R7参数

参数
线路调节 85mV
最大输入电压 5.5V
稳压器数量 1
纹波抑制-PSRR -
最大输出电压 1.8V
极性 正极
输出类型 Fixed
最小输出电压 1.8V
最小输入电压 2.2V
负载调节 225mV
输出电流 150mA
最大压差@电流 85mV@ 10mA,225mV@ 150mA
Iq-静态电流 2.4μA
长*宽*高 2mm*2mm*550μm

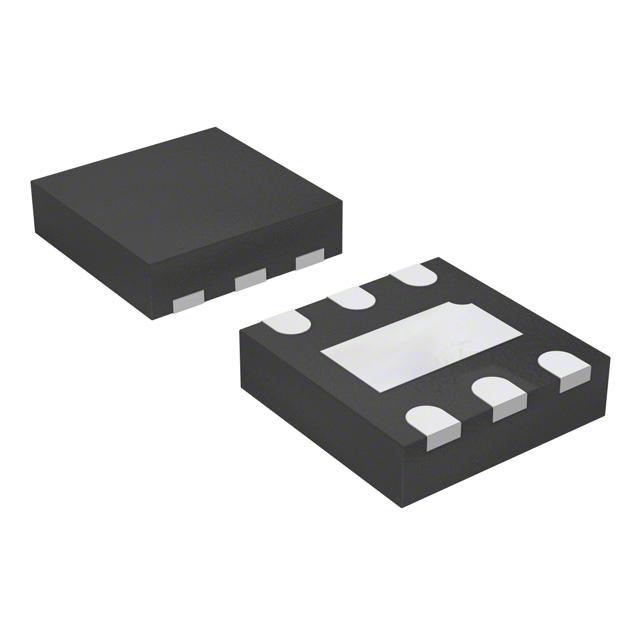

通用封装 LFCSP-6-UD
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

ADP166ACPZN-1.8-R7厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

ADP166ACPZN-1.8-R7数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES ADP166ACPZN-1.8-R7 ADP166ACPZN-1.8-R7数据手册
