LT1764AEFE-2.5#TRPBF

产品分类: LDO稳压器
厂牌: ANALOG DEVICES
产品描述: 63dB(120Hz) 1.5mA 正极 Fixed 3A 1 2.5V 2.7V 2.5V 20V 660mV@ 3A 10mV 10mV SOP 贴片安装,黏合安装 1.1mm(高度)
供应商型号: CSJ-ST64490059
供应商: 海外现货
标准整包数: 1

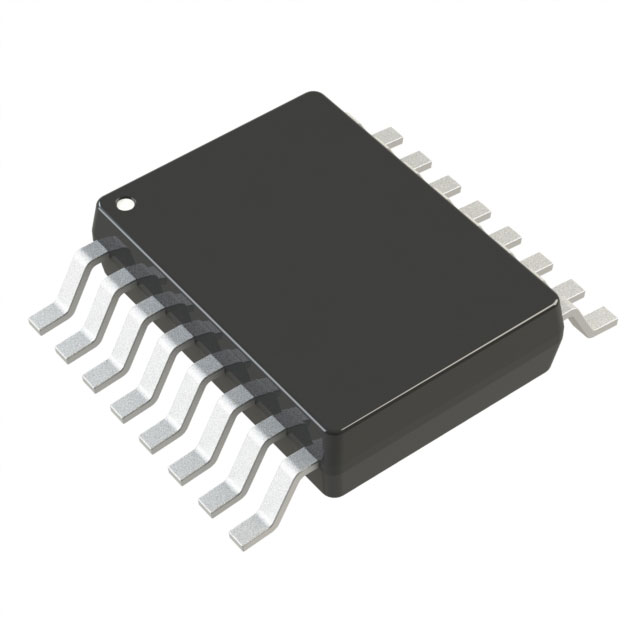

ANALOG DEVICES LDO稳压器 LT1764AEFE-2.5#TRPBF

LT1764AEFE-2.5#TRPBF概述

    LT1764A 系列低噪声低压差线性稳压器

    产品简介


    LT1764A系列是一款专门优化用于快速瞬态响应的低噪声低压差(LDO)稳压器。这些稳压器能够提供高达3A的输出电流,同时具有低至340mV的压降电压。它们适用于对电源噪声要求较高的敏感射频(RF)供电应用,如通信设备、医疗仪器和消费电子产品等。

    技术参数


    | 参数 | 值 |

    | 最小输入电压 | 1.7V(0.5A负载),1.9V(1.5A负载),2.3V(E级,3A负载),2.3V(MP级,3A负载) |
    | 调节输出电压 | 1.5V、1.8V、2.5V、3.3V 固定电压,1.21V 至 20V 可调电压 |
    | 输出电流 | 3A |
    | 压降电压 | 340mV @ 3A |
    | 低噪声 | 40µVRMS(10Hz 到 100kHz) |
    | 待机电流 | 1mA(正常模式),<1µA(关断模式) |
    | 输入电压范围 | 2.7V 到 20V |
    | 工作温度范围 | E级:-40°C 至 125°C |
    MP级:-55°C 至 125°C |
    | 存储温度范围 | -65°C 至 150°C |
    | 引脚温度(焊接,10秒) | 300°C |

    产品特点和优势


    LT1764A系列具备多项独特功能和优势:
    1. 快速瞬态响应:能够在瞬间提供大量电流,适合高速数据处理和开关电源后的稳压。
    2. 低输出噪声:仅40µVRMS(10Hz 到 100kHz),使设备在RF供电时获得更好的信号质量。
    3. 宽输入电压范围:从2.7V到20V,适用于多种电源条件。
    4. 无保护二极管需求:减少了电路复杂度和成本。
    5. 反向电池保护:防止电池接反造成的损坏。

    应用案例和使用建议


    LT1764A系列广泛应用于需要高精度和低噪声电源的场合。例如,在一个典型的RF供电系统中,LT1764A可以稳定输出3.3V电压,满足系统对电流的需求。为了确保最佳性能,建议在设计电路时采用最小10µF的输出电容器,并选择合适的工作温度范围。

    兼容性和支持


    LT1764A系列提供多种封装选项,包括TO-220、DD和FE封装。所有封装均经过严格测试,以保证性能和可靠性。此外,制造商提供了全面的技术支持和售后服务,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电源输入电压过低 | 确保输入电压高于最低要求 |
    | 输出电压不稳定 | 检查负载电流和电容值 |
    | 温度过高 | 检查散热设计,增加散热措施 |
    | 输出噪声大 | 使用更高品质的滤波电容 |

    总结和推荐


    LT1764A系列低压差线性稳压器以其快速瞬态响应、低噪声输出和宽输入电压范围成为许多应用的理想选择。无论是工业控制还是消费电子产品,LT1764A都能提供稳定的电源输出,确保系统的高性能和可靠性。强烈推荐在对电源质量有严格要求的应用中使用LT1764A系列稳压器。

LT1764AEFE-2.5#TRPBF参数

参数
输出类型 Fixed
稳压器数量 1
最大输出电压 2.5V
最小输出电压 2.5V
线路调节 10mV
Iq-静态电流 1.5mA
极性 正极
纹波抑制-PSRR 63dB(120Hz)
最大输入电压 20V
最小输入电压 2.7V
输出电流 3A
负载调节 10mV
最大压差@电流 660mV@ 3A
长*宽*高 1.1mm(高度)
通用封装 SOP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

LT1764AEFE-2.5#TRPBF厂商介绍

Analog Devices(简称ADI)是一家全球领先的半导体公司,专注于模拟、混合信号和数字信号处理(DSP)集成电路(IC)的设计、制造和营销。公司成立于1965年,总部位于美国马萨诸塞州的诺伍德。

ADI的主营产品主要分为以下几类:
1. 数据转换器:包括模数转换器(ADC)和数模转换器(DAC),广泛应用于通信、工业、医疗等领域。
2. 放大器和比较器:提供各种高性能放大器和比较器产品,用于信号放大、滤波和比较等。
3. 射频(RF)和微波产品:包括射频收发器、混频器、放大器等,应用于无线通信、**等领域。
4. 电源管理:提供电源转换、电源管理等解决方案,满足各种电源需求。
5. 接口和通信:包括以太网、串行通信等接口产品,用于数据传输和通信。
6. 处理器和DSP:提供高性能处理器和数字信号处理器,用于复杂信号处理和控制。

ADI的优势在于其在模拟和混合信号领域的深厚技术积累,以及对客户需求的深刻理解。公司不断推出创新产品,满足客户在各种应用场景下的需求,如5G通信、自动驾驶、工业自动化等。此外,ADI还提供全面的技术支持和定制化服务,帮助客户实现产品快速上市。

LT1764AEFE-2.5#TRPBF数据手册

厂牌 PDF简要描述 下载
ANALOG DEVICES LDO稳压器 ANALOG DEVICES LT1764AEFE-2.5#TRPBF LT1764AEFE-2.5#TRPBF数据手册

LT1764AEFE-2.5#TRPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.2545 ¥ 61.4452
库存: 2323
起订量: 7 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61.44
直接购买
加入购物车
